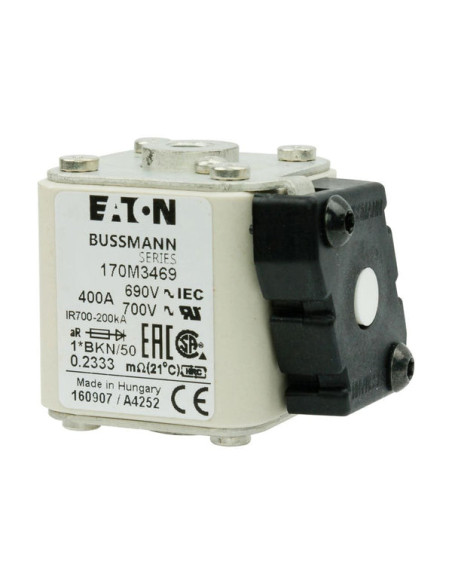

Il fusibile ad alta velocità Eaton Bussmann serie 170M3469 è un componente di protezione elettrica con corpo quadrato e contatti a filo piatto ad incasso. Progettato per applicazioni a bassa tensione fino a 690 V AC, questo modello garantisce una rapida interruzione della corrente per la salvaguardia di circuiti industriali.

Questo fusibile a corpo quadrato con dimensioni compatte (circa 45 x 45 x 50 mm) è classificato per una corrente nominale di 400 A e presenta una capacità di interruzione di 200 kA. La sua funzionalità ad alta velocità lo rende idoneo per la protezione di semiconduttori, convertitori di potenza e sistemi elettronici critici, riducendo al minimo il passaggio di corrente di picco e la tensione d’arco durante il guasto. È conforme agli standard IEC 60269-4 e UL, con indicatore centrale dello stato del fusibile per una rapida verifica visiva.

La terminazione è realizzata con contatti a filo piatto a sbalzo ad incasso, montati mediante viti M8 filettate per una connessione sicura e stabile. L’elettroplaccatura in stagno sulle superfici di contatto migliora l’interfaccia elettrica e termica, assicurando elevate prestazioni in ambienti industriali. La categoria di utilizzo aR indica che il fusibile è progettato per la protezione di dispositivi semiconduttori.

Come identificare il modello

Il modello 170M3469 si riconosce per la sua forma quadrata compatta, la corrente nominale 400 A e la tensione di esercizio fino a 690 V AC, con montaggio a vite M8 e contatti a filo piatto flush end. Il codice parte è chiaramente riportato su ogni unità.

Cosa controllare prima della sostituzione

Verificare che il fusibile sia nello stato di guasto indicato dall’indicatore centrale; controllare la corrispondenza della corrente nominale (400 A) e la tensione di sistema (fino a 690 V AC) per assicurare compatibilità elettrica e meccanica.

Errori comuni da evitare

Non sostituire con fusibili di corrente o tensione inferiori; evitare il montaggio senza fissaggio a vite secondo il modello specifico; non utilizzare il dispositivo in circuiti non compatibili con categoria aR destinata alla protezione semiconduttori.

Applicazioni tipiche Convertitori e raddrizzatori di potenza industriali

• Bus DC comuni
• Azionamenti DC e controlli motori
• Trasformatori e starter a tensione ridotta
• Apparati per la protezione di semiconduttori

Compatibilità / Interfacce / Varianti

• Seria Eaton Bussmann 170M
• Standard IEC 60269-4 flush end, UL riconosciuto
• Montaggio con vite M8, contatti a filo piatto a incasso (flush end)
• Categoria di utilizzo: aR per protezione semiconduttori
• Tensione nominale: 690 V AC (IEC) / 700 V AC (UL)

Codici e riferimenti: 170M3469, Eaton Bussmann 170M series, size 1*, aR class fuse

• Corpo quadrato con contatti a filo piatto ad incasso (flush end)
• Elettroplaccatura in stagno per ottima conduzione
• Fusibile rapido a bassa tensione ideale per protezione semiconduttori
• Montaggio sicuro tramite vite M8
• Indicatore centrale integrato per semplice controllo dello stato
• Capacità di interruzione fino a 200 kA IC

FAQ tecniche

Qual è la tensione massima di esercizio del fusibile 170M3469?

Il fusibile è certificato per tensioni nominali fino a 690 V AC secondo IEC e fino a 700 V AC secondo UL.

A quale categoria di utilizzo appartiene questo fusibile?

Il fusibile appartiene alla categoria aR, specifica per la protezione di dispositivi semiconduttori.

Come è realizzato il montaggio di questo fusibile?

Il montaggio avviene tramite viti M8 e contatti a filo piatto con filo ad incasso (flush end contact).

È dotato di un indicatore di stato?

Sì, dispone di un indicatore centrale che segnala visivamente lo stato del fusibile dopo il guasto.
