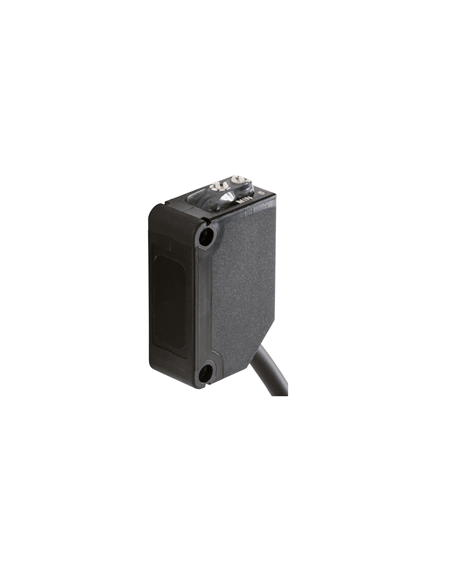

Il CX-421-P è un sensore fotoelettrico compatto della serie CX-400 versione 2 prodotto da Panasonic, progettato per il rilevamento diffuso di oggetti opachi, translucidi o trasparenti. Dotato di un emettitore a LED a infrarossi con una lunghezza d'onda di 860 nm, questo dispositivo è indicato per applicazioni industriali che richiedono precisione e affidabilità nella rilevazione a una distanza fino a 300 mm.
Il sensore funziona secondo il principio riflessivo diffuso, ovvero rileva la luce infrarossa riflessa dall'oggetto target. L'alimentazione prevista è di 12-24 V DC con una tolleranza del ±10% e assorbe una corrente massima di 13 mA. Il segnale di uscita è di tipo transistor PNP open-collector, con corrente massima di 100 mA e tensione massima applicabile di 30 V DC tra uscita e positivo.
Tra le caratteristiche più rilevanti vi sono la possibilità di selezionare il funzionamento in modalità Light-ON o Dark-ON, la protezione da cortocircuito integrata, un tempo di risposta inferiore a 1 ms e la presenza di indicatori LED per il corretto stato operativo: un LED arancione segnala l'attivazione dell'uscita, mentre un LED verde indica condizioni stabili di rilevamento.
Il CX-421-P è costruito con un involucro in PBT (polibutilen tereftalato) e lente in acrilico, con protezione IP67 che garantisce resistenza a polvere e immersioni temporanee in acqua. Può operare in un intervallo termico compreso tra -25°C e +55°C con umidità tra il 35% e l'85% RH. È conforme alle direttive CE, UKCA e agli standard UL, inoltre è conforme alla normativa RoHS europea, garantendo l'assenza di sostanze pericolose.
| Caratteristica | Valore |
|---|---|
| Principio di rilevazione | Riflessivo diffuso |
| Gamma di rilevamento | 300 mm |
| Alimentazione | 12-24 V DC ±10% |
| Uscita | Transistor PNP open-collector |
| Corrente uscita massima | 100 mA |
| Tempo di risposta | <1 ms |
| Lunghezza d'onda LED | 860 nm |
| Protezione | IP67 |
| Temperatura operativa | -25°C ~ +55°C |
| Dimensioni | Compatto (serie CX-400 ver.2) |
| Materiale involucro | PBT con lente acrilica |
| Peso | 50 g circa |
| Cavo | 0.2 mm², 3 conduttori, 2 m |
Dotato di funzione automatica anti interferenze, due unità di sensori possono essere installate vicine senza reciproco disturbo. La possibilità di regolare sensibilità in modo continuo e la presenza di indicatori LED migliorano la configurabilità e la verifica sul campo.
Il CX-421-P è indicato per il controllo e la rilevazione in sistemi di automazione industriale, offrendo affidabilità e precisione con dimensioni contenute e facile integrazione.
