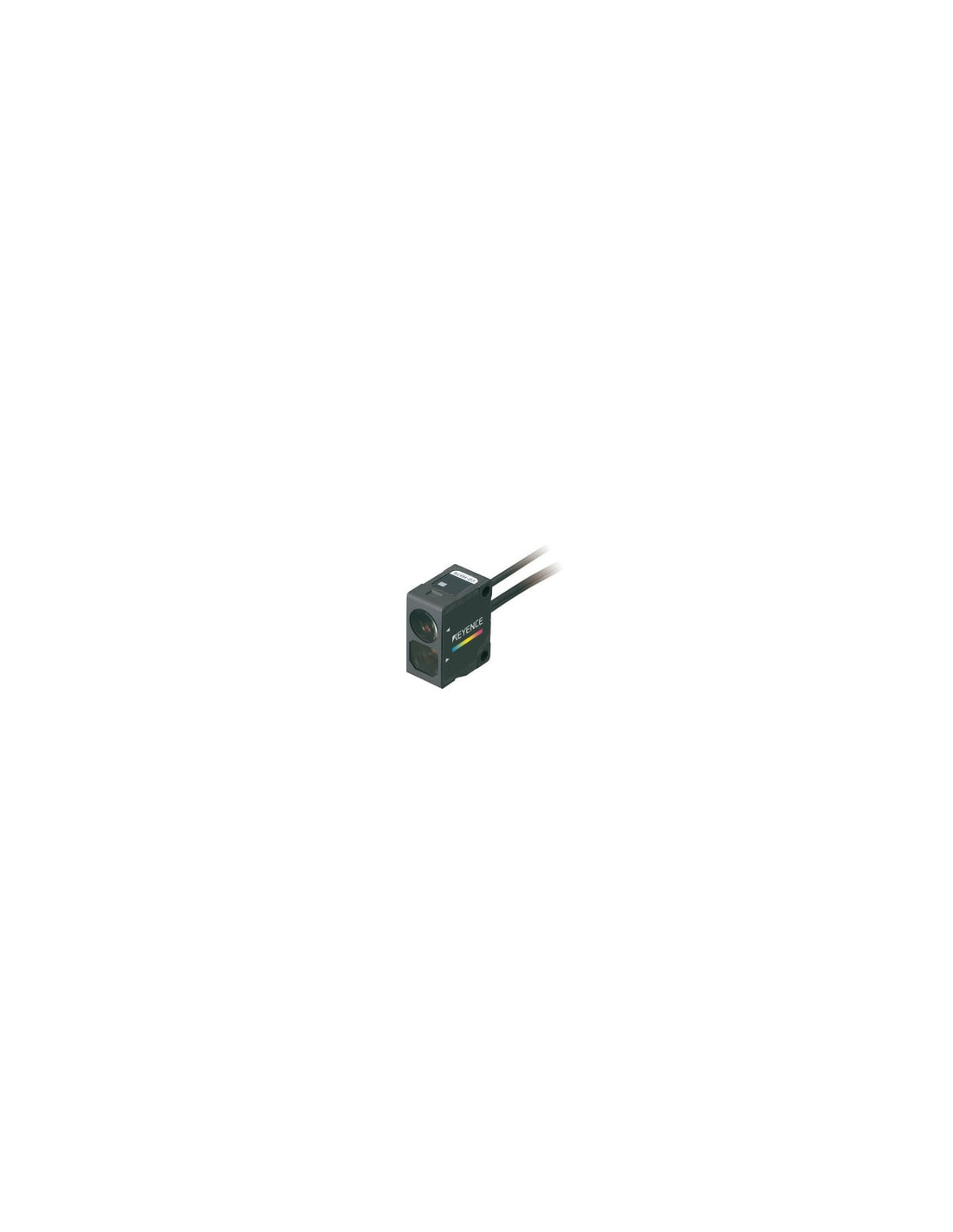

Il modello CZ-H37S è una testa sensore riflettente progettata da Keyence per garantire un rilevamento ad alta precisione in spazi ristretti. Dotato di tecnologia luster-cancel e un fascio luminoso estremamente ridotto, è indicato per applicazioni industriali dove è richiesta particolare accuratezza.
Il sensore utilizza sorgenti luminose LED RGB con lunghezze d'onda specifiche per ciascun colore: rosso a 665 nm, verde a 520 nm e blu a 465 nm. Il campo di rilevamento varia da 11 a 20 mm, con distanza di riferimento consigliata di 15 mm. Lo spot luminoso ha un diametro ridotto di soli 1 mm a 16 mm di distanza, consentendo un’alta risoluzione nel monitoraggio di superfici o oggetti di piccole dimensioni.
Realizzato con materiali resistenti quali triacetato, poliarilato e acciaio inossidabile tipo 304 nella sezione metallica, il CZ-H37S assicura un’adeguata protezione ambientale con grado IP40. La sua struttura, leggera con un peso di circa 45 g, è adatta a condizioni operative tra -10 e +55 °C e sopporta vibrazioni secondo standard industriali.
Il CZ-H37S è identificabile tramite la numerazione specifica stampata sul corpo sensore e si riconosce per la presenza delle tre sorgenti LED RGB integrate e la capacità di cancellazione del riflesso luminoso (luster cancel).
Prima della sostituzione, verificare che la distanza di rilevamento rientri nel range di 11-20 mm e che il cablaggio da 2 metri sia integro. Accertarsi che l'ambiente di lavoro non superi gli 10.000 lux per lampade incandescenti o i 20.000 lux per luce solare diretta.
Non esporre il sensore a condizioni ambientali superiori a quelle previste per temperatura e illuminazione, e non piegare la fibra ottica sotto il raggio minimo di 15 mm per assicurare la corretta funzionalità.
Appartiene alla serie di sensori a fibra ottica digitali RGB CZ-V20 di Keyence. È compatibile con amplificatori dedicati di questa famiglia per l’elaborazione del segnale. Offre uscite NPN open-collector su 4 canali con tensione massima di 40 VDC.
Codici e riferimenti: CZ-H37S, CZ H37S, CZ-H37 S
| Voce | Valore |
|---|---|
| Tipo sensore | Testa sensore riflettente con luster cancel |
| Raggio rilevamento | 11-20 mm (consigliato 15 mm) |
| Diametro spot minimo | 1 mm a 16 mm di distanza |
| Sorgente luminosa | LED RGB (Rosso 665 nm, Verde 520 nm, Blu 465 nm) |
| Grado protezione | IP40 |
| Temperatura di esercizio | -10°C a +55°C |
| Materiali | Triacetato, Polyarylate, Acciaio inox 304, Plastica rinforzata |
| Peso | circa 45 g |
| Lunghezza cavo | 2 metri |
| Raggio minimo di curvatura fibra | 15 mm |
La distanza consigliata per un rilevamento preciso è di 15 mm, con un range operativo tra 11 e 20 mm.
Utilizza LED con emissioni in rosso (665 nm), verde (520 nm) e blu (465 nm).
Il diametro minimo dello spot è di 1 mm a una distanza di riferimento di 16 mm.
Il sensore funziona correttamente tra -10 °C e +55 °C senza congelamento.
