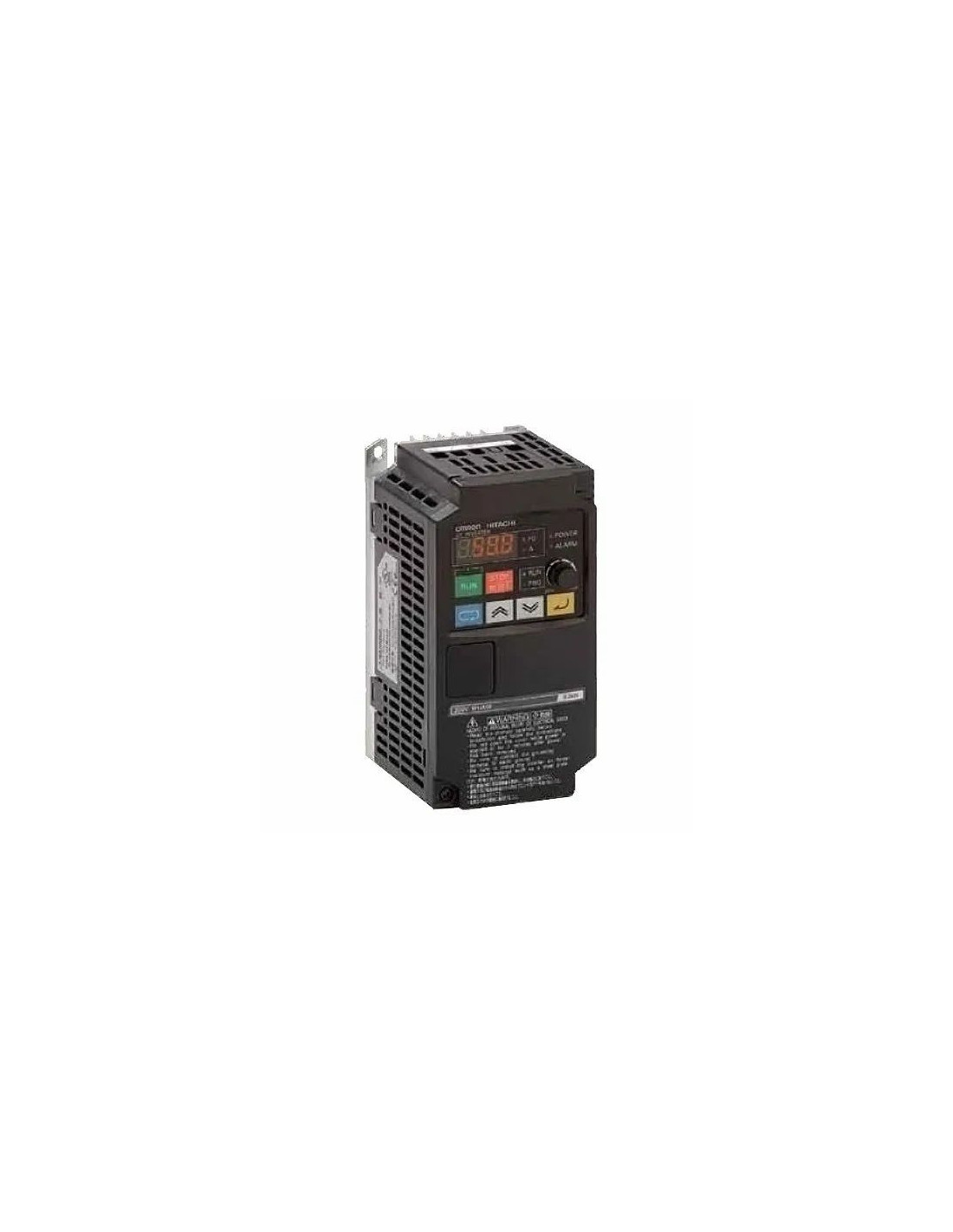

3G3MX2-A4007-V1 Omron
Il 3G3MX2-A4007-V1 è un inverter per controllo di velocità variabile prodotto da Omron, appartenente alla serie MX2-V1. Progettato per motori trifase a induzione e a magneti permanenti, consente la regolazione efficiente della velocità e della coppia per applicazioni industriali.
Questo inverter trifase accetta una tensione di ingresso compresa tra 323 e 528 V AC (50/60 Hz) e fornisce un'uscita a frequenza variabile da 0,1 Hz fino a 400 Hz, estendibile fino a 580 Hz in modalità alta frequenza. Supporta motori con potenza da 0,75 kW (CT Heavy load) e offre una corrente nominale massima di 3,4 A in condizioni di carico continuo pesante.
Tra le funzionalità chiave figurano la regolazione V/f con commutazione caratteristica, controllo coppia in open loop con torque boost e opzioni di controllo PID. L'avvio è agevolato da una coppia di spunto del 200% a 0,5 Hz, garantendo partenze affidabili anche in condizioni di carico elevato.
L'inverter integra un circuito di frenatura con resistenza di scarica separata e dispone di protezioni estese contro sovracorrente, sovra/sotto tensione, surriscaldamento elettronico, guasti a terra e errori di comunicazione. Supporta protocolli di comunicazione come RS-422 (connettore RJ45 per operatore digitale) e RS-485 tramite Modbus-RTU, permettendo l'integrazione in sistemi di automazione avanzata.
Applicazioni tipiche
- Controllo motori trifase in automazione industriale
- Sistemi con motori a induzione e a magneti permanenti
- Regolazione velocità in macchine utensili o trasportatori
- Impianti che richiedono precisione nella gestione della coppia e frequenza
- Ambienti industriali con necessità di comunicazione seriale Modbus o RS-422
Compatibilità e interfacce
Questo modello appartiene alla serie 3G3MX2-V1 di Omron. È compatibile con motori trifase e utilizza protocolli di comunicazione RS-422 e RS-485 (Modbus-RTU). Le tensioni di esercizio sono da 380 a 480 V in uscita, con ingressi da 323 a 528 V. Il grado di protezione è IP20.
Codici e riferimenti: 3G3MX2-A4007-V1, serie 3G3MX2-V1.
Dati rapidi
| Voce | Valore |
|------------------------------|-------------------------|
| Tensione ingresso (AC) | 323-528 V (3 fasi) |
| Tensione uscita (AC) | 380-480 V (3 fasi) |
| Frequenza uscita | 0,1 - 400 Hz (max 580 Hz in alta frequenza) |
| Potenza nominale motore | 0,75 kW (carico pesante), 1,5 kW (carico leggero) |
| Corrente nominale uscita | 3,4 A (carico pesante), 4,1 A (carico leggero) |
| Coppia di spunto | 200% a 0,5 Hz |
| Grado di protezione | IP20 |
| Protocolli di comunicazione | RS-422 (RJ45), RS-485 Modbus-RTU |
Specifiche / Caratteristiche
- Controllo velocità variabile per motori AC trifase
- Adatto a motori a induzione e a magneti permanenti
- Funzioni integrate: AVR, controllo V/f, 16 velocità regolabili, jogging, PID, salto frequenza
- Protezione da sovracorrente, sovratensione, sottotensione, surriscaldamento e guasti a terra
- Funzione di boost coppia e controllo coppia in open loop
- Funzioni di monitoraggio guasti con memoria errori e blocco software
- Integrazione semplice grazie ai protocolli seriali RS-422 e RS-485
- Integrazione di resistenza di frenatura separata per arresti controllati
- Arrow di sicurezza conforme a standard internazionali (EN61800, IEC60204, UL508C)
- Avvio rapido con coppia al 200% a 0,5 Hz
FAQ tecniche
- Quali motori possono essere controllati con il 3G3MX2-A4007-V1?
- Motori trifase a induzione e a magneti permanenti fino a 0,75 kW in carico pesante.
- Quali protocolli di comunicazione sono supportati?
- RS-422 tramite connettore RJ45 e RS-485 usando Modbus-RTU.
- Qual è la gamma di frequenza in uscita?
- Da 0,1 Hz a 400 Hz con estensione fino a 580 Hz in modalità alta frequenza.
- Che tipo di protezioni integrano?
- Protezione contro sovracorrente, sovratensione, sottotensione, surriscaldamento e guasti a terra.
Contattaci per disponibilità e tempi di consegna.
