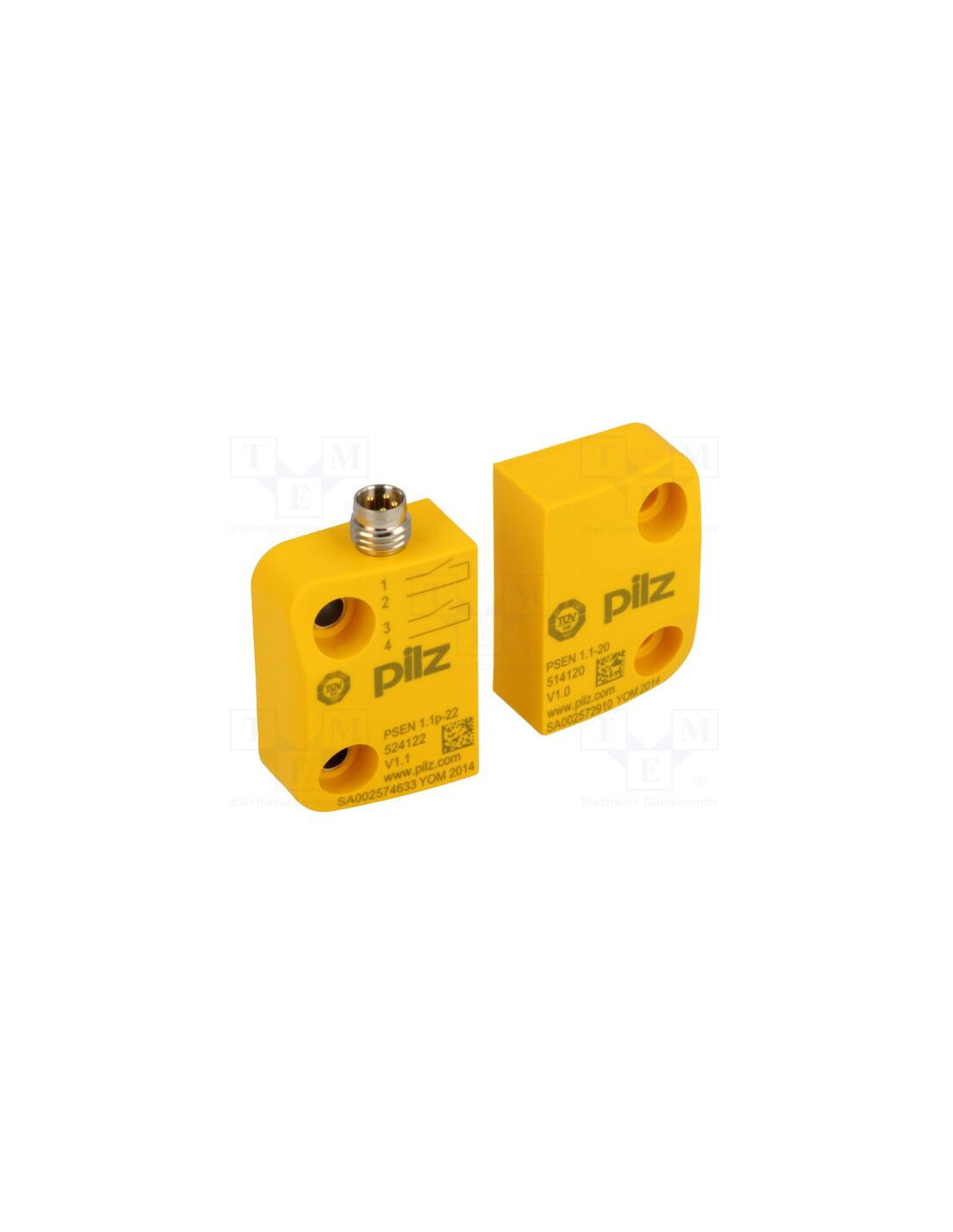

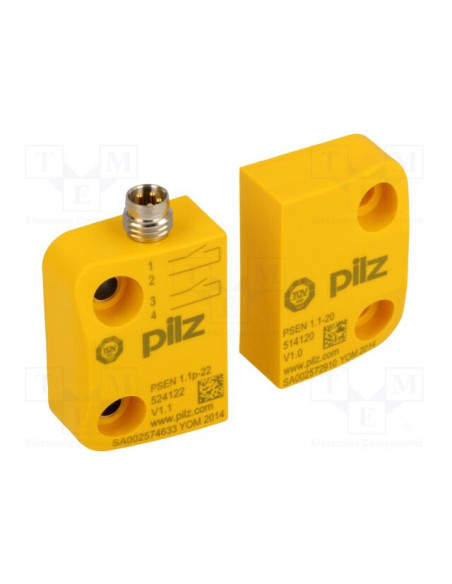

Il safety switch magnetico Pilz 504222 è un componente essenziale per la sicurezza delle macchine industriali, progettato per arrestare rapidamente la macchina qualora venga aperta una protezione mobile. Questo modello si integra efficacemente con i dispositivi di valutazione Pilz per garantire un funzionamento affidabile e sicuro.
Il principio di funzionamento si basa su un sensore a comando magnetico che non richiede contatto diretto, assicurando così una maggiore durabilità e resistenza agli agenti esterni. La protezione IP67 conferma la resistenza del dispositivo a polvere e immersioni temporanee in acqua, rendendolo adatto a diversi ambienti industriali.
Dotato di due contatti normalmente aperti (2 NO), il 504222 utilizza un connettore maschio M8 a 4 pin per la connessione elettrica, operando con una tensione di alimentazione continua a 24 VDC. Le dimensioni compatte (42.8x26x13 mm) e il design quadrato con altezza di 13 mm facilitano l'integrazione in spazi ridotti mantenendo elevati standard di sicurezza.
Il dispositivo supporta un campo operativo fino a 8 mm e può essere montato ad incasso seguendo le specifiche tecniche indicate nelle guide di installazione Pilz, mantenendo la conformità alle normative internazionali quali CE, UKCA, cULus, EAC e TÜV. La classificazione al grado di sporco 3 e la conformità alle norme EN 60947-5-3 assicurano elevata affidabilità in applicazioni di sicurezza.
Il modello 504222 è ottimizzato per la serie PSENmag e si interfaccia con i dispositivi di valutazione come PSEN ix1 che consentono la connessione e il controllo di più safety switch contemporaneamente. Una gamma di cavi M8 da 2 a 30 metri con terminazioni dritti o angolati è disponibile per facilitare il collegamento elettrico in base alle esigenze impiantistiche.
Sono inoltre disponibili accessori quali staffe di montaggio, distanziatori e viti antifurto specifiche per questo tipo di safety switch, assicurando un'installazione sicura e conforme ai severi criteri industriali.
