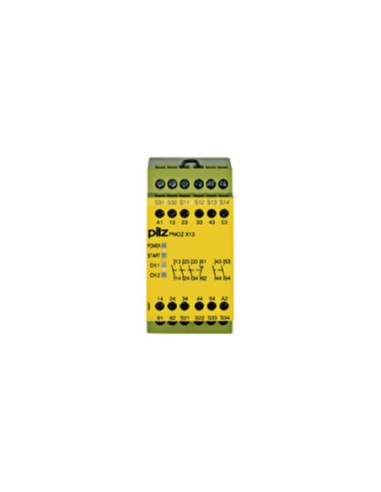

Il 774549 Pilz è un relè di sicurezza standalone progettato per garantire l'affidabilità nei sistemi di automazione industriale. Destinato al monitoraggio di emergenza e sicurezza, gestisce ingressi a 1 o 2 canali con o senza rilevamento di cortocircuiti tra i contatti.
Progettato con una larghezza compatta di 45 mm e dotato di terminali a vite integrati, il modulo funziona con alimentazione a 24 V DC. La configurazione dei contatti comprende 5 uscite normalmente aperte (N/O) e 1 uscita normalmente chiusa (N/C), ideali per il controllo di dispositivi di emergenza o barriere di sicurezza.
Il relè 774549 supporta il monitoraggio delle funzioni di emergenza come E-STOP e porte di sicurezza, assicurando un elevato livello di protezione e affidabilità operativa in conformità a normative riconosciute a livello internazionale (CE, TÜV, UL, CCC, UKCA, EAC).
Questo dispositivo è adatto per ambienti industriali con condizioni di temperatura da -10 a +55 °C e umidità relativa fino al 93% a 40 °C, senza condensa. La struttura garantisce protezione del tipo IP40 e l'involucro è realizzato in ABS conforme alla normativa UL 94 V0, assicurando robustezza e durata.
Il modulo di sicurezza opera con una potenza di consumo di 4,5 W e supporta correnti di sicurezza fino a 8 A in AC1 a 240 V. La categoria di utilizzo AC15/DC13 consente un'applicazione versatile su carichi di comando e pilotaggio fino a 230 V con corrente massima di 5 A.
I contatti relè sono realizzati in materiale AgSnO2, con un rivestimento aggiuntivo in oro da 0,2 µm per garantire affidabilità nelle commutazioni di sicurezza. La protezione contro le interferenze elettromagnetiche è conforme agli standard EN 61000-6-2 ed EN 61326-3-1, mentre la resistenza alle vibrazioni è certificata in accordo a EN 60068-2-6.
Codici e riferimenti correlati: 774549, 774549-Pilz, PNOZ X13, Pilz 774549, PNOZ X13 24VDC 5n/o 1n/c.
| Voce | Valore |
|---|---|
| Larghezza | 45 mm |
| Alimentazione | 24 V DC |
| Consumo energetico | 4,5 W |
| Ingressi | 2 (1/2 canali) |
| Uscite relè | 5 N/O, 1 N/C |
| Corrente massima AC1 | 8 A |
| Corrente massima AC15 | 5 A |
| Temperatura di esercizio | -10 - 55 °C |
| Umidità relativa | 93% a 40 °C (senza condensa) |
| Grado di protezione | IP40 |
| Materiale custodia | ABS UL 94 V0 |
| Peso netto | 345 g |
| Omologazioni | CE, CCC, UKCA, cULus, EAC, TÜV |
