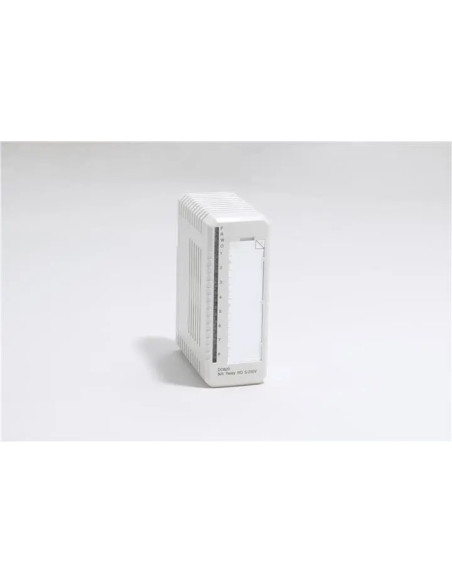

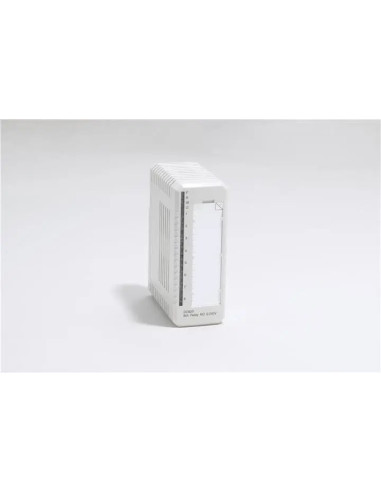

DO820 ABB
Il modulo DO820 di ABB è un componente digitale di uscita progettato per il sistema S800 I/O, specificamente realizzato per applicazioni di automazione industriale. Questo modulo fornisce 8 canali di uscita a relè normalmente aperto (N.O.), idonei per gestire segnali digitali su tensioni di alimentazione di 230 V AC/DC.
Ogni canale del DO820 permette di commutare una tensione massima di 250 V AC/DC e supporta una corrente continua fino a 3 A, garantendo ampie capacità di controllo per differenti tipi di carichi. La configurazione a relè isolati assicura un'affidabile separazione elettrica tra ingressi e uscite, elemento fondamentale per la sicurezza e la protezione del sistema.
Le dimensioni compatte del modulo (circa 119 × 45 × 62 mm) lo rendono facilmente integrabile in armadi di controllo e pannelli elettrici, mentre gli indicatori LED di stato per ciascun canale consentono una rapida verifica visiva del funzionamento. Il DO820 è alimentato a 24 V DC in ingresso, conforme alle specifiche di alimentazione degli I/O S800 di ABB, e garantisce un switching con capacità fino a 2200 VA per canale.
In ambito pratico, il modulo DO820 trova impiego in sistemi di controllo programmabili (PLC), dove è richiesto l'attuazione affidabile di segnali digitali verso dispositivi esterni come attuatori, valvole, o relè di potenza. L'utilizzo di uscite a relè normalmente aperto consente l'impiego in numerose applicazioni con diversi tipi di carichi elettrici, mantenendo sicurezza e isolamento utili nelle installazioni industriali.
Il modulo appartiene alla famiglia S800 I/O di ABB, con il part number 3BSE008514R1 come riferimento tecnico specifico. Le uscite sono progettate per tensioni nominali di 230 V AC/DC, compatibili con un'ampia gamma di sistemi di automazione e controllo industriale ABB.
| Voce | Valore |
|---|---|
| Numero canali | 8 |
| Tipo uscita | Relè normalmente aperto (N.O.) |
| Tensione uscita nominale | 230 V AC/DC |
| Tensione uscita massima | 250 V AC/DC |
| Corrente continua massima per canale | 3 A |
| Corrente di uscita continua massima riportata | 10 A per canale (altre fonti) |
| Capacità di commutazione | 2200 VA per canale |
| Tensione ingresso | 24 V DC |
| Dimensioni (L × W × H) | 119 × 45 × 62 mm |
| Indicazione | LED di stato per ciascun canale |
Qual è la tensione nominale di uscita del modulo DO820?
Tensione nominale di uscita è di 230 V AC/DC con una tolleranza fino a 250 V.
Quanti canali di uscita offre il modulo DO820?
Il modulo DO820 dispone di 8 canali di uscita a relè normalmente aperto.
Qual è la corrente massima continua per canale supportata?
Ogni canale supporta una corrente continua massima di 3 A, con valori fino a 10 A indicati in alcune specifiche.
Qual è la tensione di alimentazione in ingresso del DO820?
L'ingresso è alimentato con 24 V DC compatibile con la serie S800 I/O ABB.
Come viene indicato lo stato operativo di ogni canale?
Sono presenti LED di stato per ogni canale che facilitano il monitoraggio visivo del modulo.
Contattaci per disponibilità e tempi di consegna.
