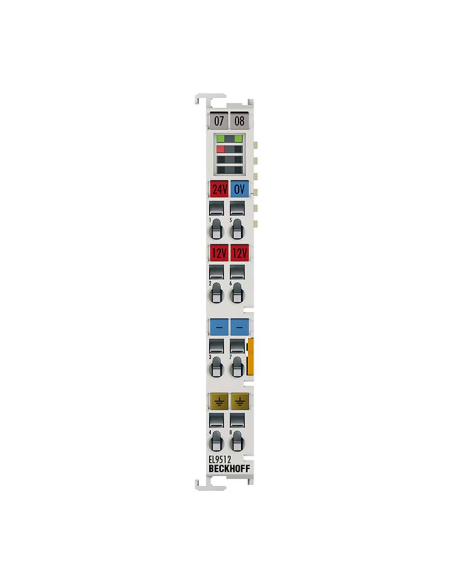

EL9512 Beckhoff
Il terminale di alimentazione EL9512 di Beckhoff converte una tensione di ingresso a 24 V DC in un'uscita stabile da 12 V DC con una corrente massima di 0,5 A, offrendo un'efficiente alimentazione per i moduli EtherCAT. Questo componente è progettato per applicazioni industriali di automazione, garantendo una tensione regolata e protezione contro cortocircuiti.
Il dispositivo presenta un circuito diagnostico integrato con un LED di sovracorrente che indica eventuali cortocircuiti o sovraccarichi, permettendo un monitoraggio costante in tempo reale. La stabilità dell'uscita è mantenuta entro ±1% con un residuo di ripple inferiore a 5 mV, assicurando affidabilità nella fornitura di alimentazione ai terminali EtherCAT collegati.
Il terminale EL9512 si monta facilmente su rail DIN da 35 mm secondo gli standard EN 60715, con un corpo compatto in policarbonato da 12 mm di larghezza. Il sistema di connessione prevede un livello di cablaggio rimovibile compatibile con i terminali ESxxxx, con possibilità di collegare conduttori solidi, flessibili e con forcella tramite molla ad azione a vite. È previsto un isolamento elettrico di 500 V tra E-bus e potenziale di campo, con corrente consumata dall'E-bus di 90 mA.
Robusto e conforme a molteplici normative EMC e ambientali, il terminale è resistente a vibrazioni e urti secondo EN 60068-2-6 e EN 60068-2-27, e opera in un intervallo di temperatura da 0 a 55 °C con un'umidità relativa fino al 95%, senza condensa. È inoltre classificato IP20 e gode delle certificazioni CE, UL, ATEX e IECEx, con marcatura per ambienti potenzialmente esplosivi (II 3 G Ex ec IIC T4 Gc).
Il modello EL9512 è identificabile tramite il codice specifico riportato sulla targhetta del terminale. La forma compatta da 12 mm di larghezza e i LED di diagnostica sono ulteriori indicatori distintivi.
Verificare la corrispondenza della tensione di ingresso (24 V DC), la potenza erogata a 12 V DC con 0,5 A di corrente e l'integrità del LED di sovracorrente, per escludere guasti o cortocircuiti preesistenti.
Non installare in presenza di umidità da condensa; assicurarsi della corretta compatibilità con l'interfaccia E-bus e che l'installazione avvenga su un rail DIN conforme agli standard EN 60715.
Serie EL EtherCAT Terminals
Tensione di ingresso: 24 V DC (-15%/+20%)
Uscita: 12 V DC ±1%
Corrente in uscita: 0,5 A
Connessione: pluggable wiring level compatibile con terminali ESxxxx
Codici e riferimenti: EL9512, ES9512, EL-12-8pin, ES-12-8pin
| Voce | Valore |
|---|---|
| Tensione di ingresso | 24 V DC (-15%/+20%) |
| Tensione di uscita | 12 V DC ±1% |
| Corrente di uscita | 0,5 A |
| Consumo corrente E-bus | 90 mA |
| Isolamento elettrico | 500 V (E-bus/potenziale campo) |
| Ripple residuo | < 5 mV |
| Dimensioni (LxAxP) | 12 mm x 100 mm x 68 mm |
| Peso | circa 65 g |
| Temperatura operativa | 0…+55 °C |
| Temperatura di stoccaggio | -25…+85 °C |
| Umidità relativa | 95 %, senza condensa |
| Classe di protezione | IP20 |
| Corrente max carico contatti di potenza | 10 A |
Contattaci per disponibilità e tempi di consegna.
