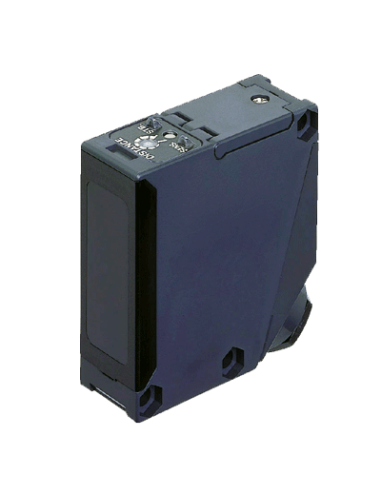

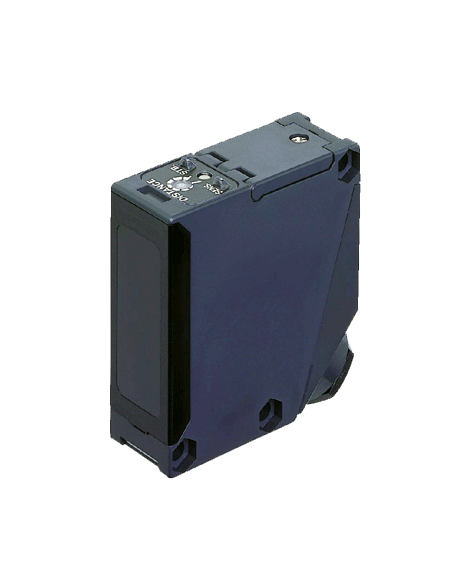

Il sensore fotoelettrico riflettente regolabile EQ-501 di Panasonic è progettato per l'automazione industriale, offrendo un'ampia gamma di rilevamento da 0,1 fino a 2,5 metri. È ideale per applicazioni che richiedono una sensibilità stabile e una rilevazione affidabile anche in ambienti polverosi o con sfondi complessi.
Il sensore utilizza un LED a infrarossi modulato con lunghezza d'onda di picco a 855 nm e integra un fotodiodo a due segmenti per garantire prestazioni di soppressione dello sfondo di alta qualità. La regolazione della distanza di rilevamento avviene tramite un potenziometro meccanico a due giri con indicatore visivo, permettendo un facile adattamento alle specifiche esigenze di applicazione.
Compatibile con alimentazioni multi-tensione, può operare su un ampio intervallo di alimentazione da 24 a 240 V AC o da 12 a 240 V DC con un consumo energetico contenuto. L’uscita è fornita tramite un relè con contatto SPDT da 3 A, selezionabile tra modalità luce accesa (Light-ON) o luce spenta (Dark-ON), garantendo versatilità nell'integrazione con circuiti di controllo esistenti.
Dotato di indicatori LED per stato di funzionamento (arancione) e stabilità (verde), il modello EQ-501 assicura una manutenzione facilitata e un monitoraggio immediato del sensore. La costruzione robusta con corpo in ABS e copertura in policarbonato, insieme alla protezione IP67, lo rende adatto a condizioni industriali gravose, resistendo a polvere, umidità e vibrazioni.
Il sensore montato tramite connessione a terminali a vite accetta cavi di diametro 9-11 mm e supporta lunghezze di cablaggio fino a 100 metri con filo da almeno 0,3 mm². È previsto un fusibile di protezione fino a 5 A per garantire sicurezza elettrica. La frequenza di risposta massima del sensore è di 25 Hz, con tempi di risposta di accensione e spegnimento pari a 20 ms.
La robustezza meccanica è confermata da una resistenza alla vibrazione fra 10 e 55 Hz con escursione di 1,5 mm e da una capacità di resistere a shock fino a 50 G. Le specifiche elettriche includono una tensione di isolamento e prova elevata e una resistenza di isolamento superiore a 100 MΩ, caratteristiche di rilievo per assicurare sicurezza e affidabilità nei circuiti industriali.
| Voce | Valore |
|---|---|
| Range Regolabile | 0,1 - 2,5 m |
| Uscita | Relè SPDT 3 A |
| Tensione Alimentazione | 24-240 V AC / 12-240 V DC |
| Tempo di risposta | ≤ 20 ms |
| Protezione | IP67 |
| Temperatura di esercizio | -25°C a +55°C |
| Materiale corpo | ABS con lente in policarbonato |
| Connessione | Terminali a vite |
| Dimensioni | 68 x 68 x 26 mm |
| Indicazione LED | Output ON (arancione), condizione stabile (verde) |
| Peso | 100 g circa |
