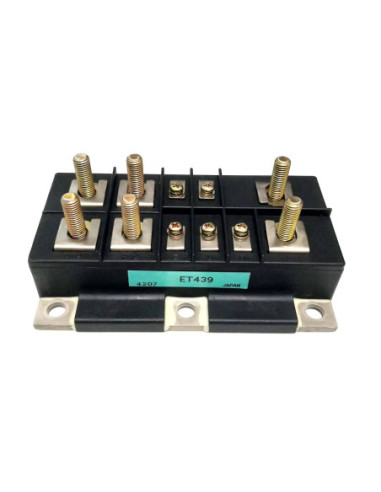

ET439 FUJI

Il modulo transistor di potenza ET439 della Fuji Electric è progettato per applicazioni di controllo della potenza ad alta affidabilità, combinando elevata tensione e corrente con una configurazione Darlington ad alto guadagno di corrente. Offre una soluzione robusta per riparazioni, retrofit e sistemi industriali esistenti.

Panoramica tecnica

Il ET439 è un modulo transistor NPN Darlington capace di gestire tensioni fino a 1000V e correnti continue fino a 50A, con picchi fino a 100A. La configurazione Darlington integra due transistor bipolari su un unico chip, garantendo un guadagno di corrente minimo di 40 che semplifica la circuiteria di pilotaggio riducendo il numero di componenti necessari.

Il modulo presenta una base con montaggio isolato elettricamente, fondamentale per una gestione termica efficiente e per la sicurezza in ambienti dove sono presenti alte tensioni. La dissipazione di potenza può raggiungere i 500W, consentendo un funzionamento stabile anche in condizioni di carichi elevati.

La struttura interna è ottimizzata per un trasferimento di calore affidabile dal chip di silicio alla base isolata, assicurando longevità e prestazioni costanti anche in applicazioni continue.

Guida rapida

Come identificare il modello

Il codice ET439 è chiaramente indicato sul modulo; è un modulo transistor Darlington specifico di Fuji Electric, con caratteristiche di tensione e corrente definite.

Cosa controllare prima della sostituzione

Verificare che i parametri di tensione (fino a 1000V) e corrente (fino a 50A continui) siano coerenti con le specifiche dell'applicazione. Controllare l'integrità del supporto isolato per un corretto montaggio termico.

Errori comuni da evitare

Non confondere questo modulo con dispositivi IGBT; il ET439 è un modulo a transistor bipolare Darlington con pilotaggio in corrente. Evitare l’utilizzo per frequenze di commutazione superiori a 5 kHz dove IGBT moderni sono più indicati.

Applicazioni tipiche

• Riparazione e manutenzione di sistemi industriali legacy
• Controllo di motori DC ad alta potenza
• Inverter per applicazioni a bassa frequenza
• Sistemi di alimentazione senza interruzioni (UPS) industriali

Compatibilità / Interfacce / Varianti

Famiglia: transistor Darlington NPN

Codici e riferimenti: ET439, Fuji ET439

Dati rapidi

Specifiche / Caratteristiche

• Modulo transistor di potenza NPN Darlington integrato
• Alta tensione di blocco fino a 1000V
• Corrente continua nominale 50A, picco fino a 100A
• Potenza dissipata fino a 500W
• Montaggio isolato elettricamente per un miglior controllo termico
• Guadagno di corrente elevato semplifica il circuito di pilotaggio
• Adatto per carichi industriali ad alta affidabilità

FAQ tecniche

Il ET439 è un modulo IGBT?

No. Il ET439 è un modulo transistor Darlington basato su tecnologia BJT a pilotaggio in corrente.

In quali casi conviene usare il ET439 rispetto a un moderno IGBT?

Quando si riparano sistemi legacy progettati con Darlington, per applicazioni a bassa frequenza (<5 kHz), o dove è richiesta robustezza e semplicità piuttosto che alta efficienza di commutazione.

Quali sono i principali parametri elettrici del ET439?

Il modulo supporta fino a 1000V di tensione collettore-emettitore, 50A di corrente continua e una potenza dissipabile fino a 500W con guadagno minimo hFE di 40.

Contattaci per disponibilità e tempi di consegna.
