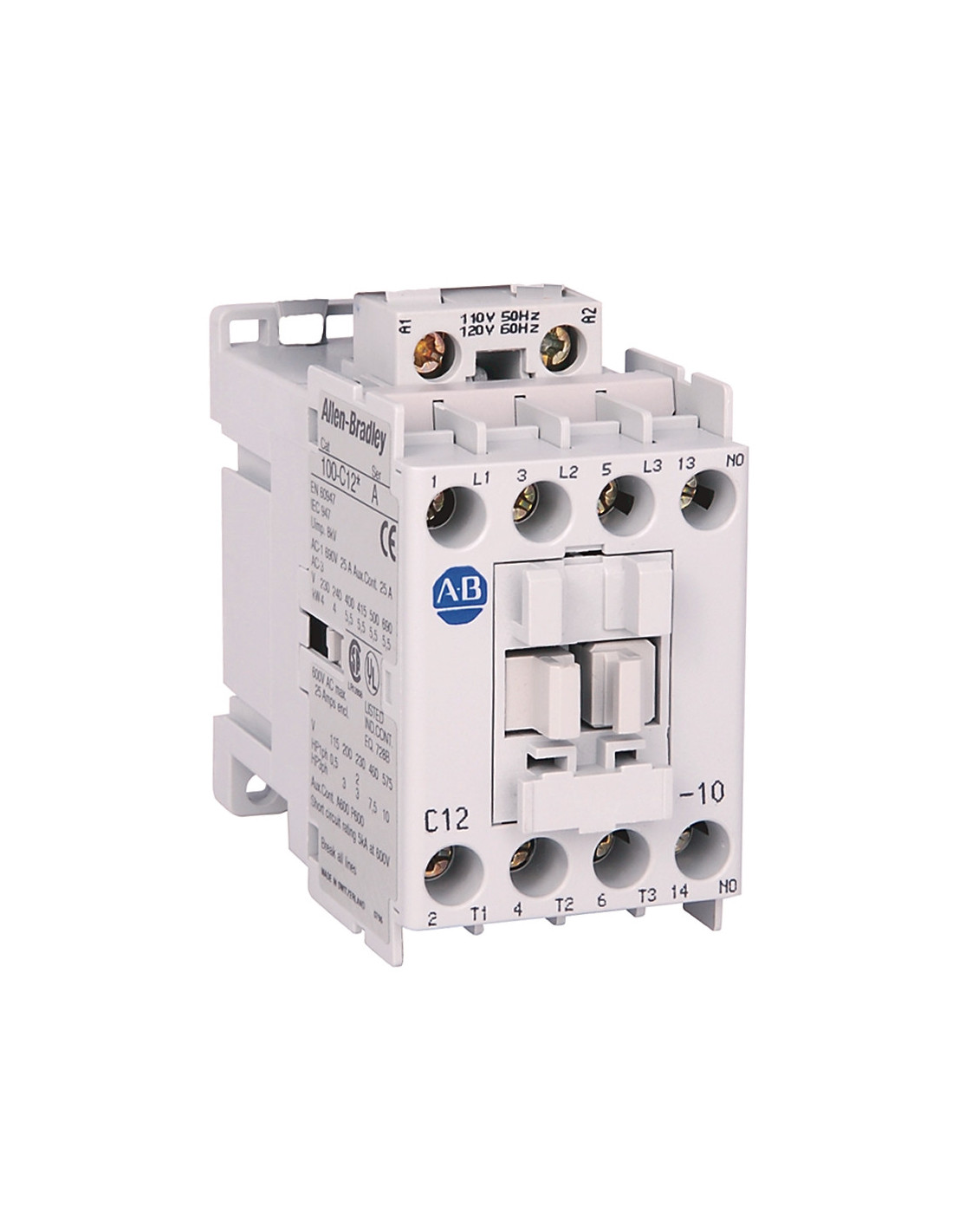

100-C12D10 Allen-Bradley Il contattore 100-C12D10 di Allen-Bradley è un dispositivo IEC a 3 poli, progettato per il controllo efficiente di motori elettrici trifase. Ideale per l’integrazione in sistemi di controllo motori della serie Bulletin 100-C, garantisce un funzionamento affidabile con corrente nominale di 12 A.

Questo contattore presenta una configurazione con un contatto ausiliario normalmente aperto (1 N.O.) e nessun contatto normalmente chiuso (0 N.C.). La sua bobina opera a tensione di 110/120 VAC con frequenza di 50/60 Hz, con terminazione lato linea per un collegamento ottimale. Il montaggio avviene su guida DIN da 35 mm, facilitando l’installazione in armadi di automazione industriale conformi agli standard IEC e UL.

Il modello supporta correnti fino a 12 A con tensione massima di esercizio di 600 VAC, ed è certificato IEC, CSA e UL, garantendo conformità alle principali normative industriali. I terminali sono di tipo a vite, assicurando connessioni stabili e sicure nell’ambito del controllo motori per applicazioni AC-3, tipicamente avviamento e arresto di motori a gabbia di scoiattolo.

Come identificare il modello

Il codice 100-C12D10 indica un contattore Allen-Bradley della serie IEC 100-C con 3 poli, corrente nominale 12 A, una configurazione di contatti 1 N.O. e bobina a 110/120 VAC 50/60 Hz.

Cosa controllare prima della sostituzione

Verificare che la tensione di alimentazione della bobina corrisponda a 110/120 VAC e la configurazione dei contatti ausiliari sia 1 N.O., in linea con le esigenze del sistema. Confermare inoltre il tipo di montaggio su guida DIN da 35 mm.

Errori comuni da evitare

Non sostituire con modelli non conformi alla serie Bulletin 100-C o con valori di corrente nominale differenti per evitare incompatibilità e malfunzionamenti nel controllo motori.

Applicazioni tipiche

• Controllo di motori elettrici trifase in impianti industriali
• Sistemi di avviamento e arresto motori a gabbia di scoiattolo (categoria AC-3)
• Integrazione in quadri elettrici con montaggio su guida DIN
• Utilizzo in automazione industriale conforme agli standard IEC/EN

Compatibilità / Interfacce / Varianti

• Serie: Allen-Bradley Bulletin 100-C IEC Contactors
• Tensione bobina: 110/120 VAC, frequenza 50/60 Hz
• Collegamenti: terminali a vite, terminazione lato linea
• Montaggio: guida DIN 35 mm

Codici e riferimenti: 100-C12D10

Dati rapidi

Specifiche / Caratteristiche

• Contattore IEC a 3 poli per controllo motori trifase
• Corrente nominale di 12 Ampere per applicazioni di media potenza
• Bobina a 110/120 VAC con frequenza 50/60 Hz, terminazione lato linea
• Montaggio su guida DIN da 35 mm per installazione modulare
• Terminali a vite per connessione sicura e affidabile
• Configurazione contatti ausiliari: 1 normalmente aperto (N.O.), assenza di contatti normalmente chiusi (N.C.)
• Conforme agli standard internazionali IEC/EN 60947-4-1 e 5-1
• Adatto per avviamento e arresto motori a gabbia di scoiattolo (categoria AC-3)
• Certificazioni UL, CSA e IEC per uso industriale

FAQ tecniche

Qual è la configurazione dei contatti ausiliari del 100-C12D10?

Il contattore ha una configurazione con 1 contatto normalmente aperto (1 N.O.) e nessun contatto normalmente chiuso (0 N.C.).

Quali sono le specifiche di tensione e frequenza della bobina?

La bobina è progettata per funzionare con 110/120 VAC a frequenza di 50/60 Hz.

Che tipo di montaggio è previsto per questo contattore?

Il 100-C12D10 si monta su guida DIN standard da 35 mm.

Qual è la corrente nominale supportata da questo contattore?

Può gestire una corrente nominale di 12 Ampere in applicazioni AC.
