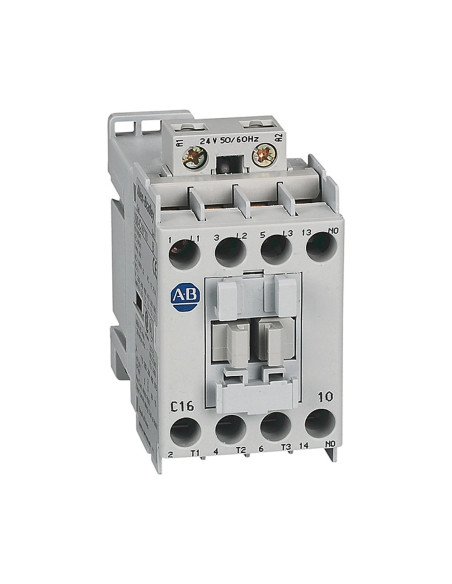

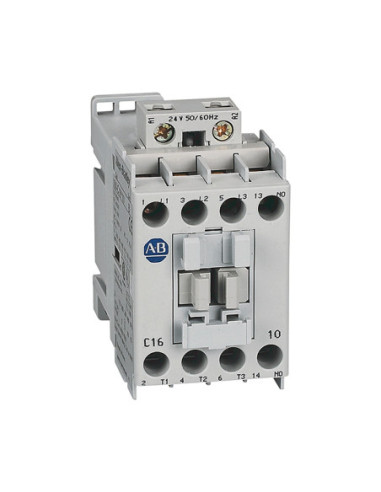

100-C16EJ10 Allen-Bradley Il contattore IEC Allen-Bradley 100-C16EJ10 è progettato per il controllo di motori elettrici trifase in applicazioni industriali. La versione dispone di una bobina elettronica a 24 V DC e supporta correnti nominali fino a 16 A, garantendo una gestione sicura e affidabile degli impianti elettrici motorizzati.
Questo componente a 3 poli è conforme agli standard IEC/EN 60947-4-1 e 5-1, adattandosi a esigenze di avviamento e arresto motore con categoria di utilizzo AC-3. È dotato di una configurazione ausiliaria con un contatto normalmente aperto (1 NO) che permette integrazioni flessibili nel quadro elettrico. La bobina elettronica integrata con diodo consente una gestione efficiente della tensione di controllo a 24 V DC, adattandosi a circuiti di comando in corrente continua.
La struttura del contattore 100-C16EJ10 prevede terminazioni a vite per il collegamento della bobina e dei contatti principali, con terminazioni reversibili lato linea o carico per massimizzare la versatilità di installazione. Può essere montato su guida DIN favorendo una rapida sostituzione o integrazione nell’impianto esistente. Il dispositivo è idoneo per carichi fino a 7,5 kW in condizioni standard a 415 V, 60 °C.
Il codice 100-C16EJ10 indica un contattore IEC a 3 poli con portata di corrente di 16 A, bobina a 24 V DC e un contatto ausiliario normalmente aperto. Verificare l’etichetta del prodotto per conferma con il codice esatto e il tipo di bobina.
Controllare la tensione della bobina, la configurazione dei contatti ausiliari e la corrente nominale compatibile con il carico motore. Verificare inoltre le dimensioni e il sistema di montaggio per compatibilità con l’impianto esistente.
Non applicare tensioni diverse da 24 V DC sulla bobina, evitare sostituzioni con contattori aventi diversa classifica amperometrica o configurazioni di contatto differenti. Assicurarsi che il montaggio rispetti le indicazioni relative alle terminazioni e al posizionamento su guida DIN.
| Voce | Valore |
|---|---|
| Corrente nominale AC-3 | 16 A |
| Numero poli | 3 |
| Contatti ausiliari | 1 NO |
| Tensione bobina | 24 V DC |
| Potenza motori AC-3 (415 V) | 7,5 kW |
| Montaggio | DIN rail |
| Standard di conformità | IEC/EN 60947-4-1/5-1 |
Qual è la tensione di alimentazione della bobina del 100-C16EJ10?
La bobina integrata è di tipo elettronico a 24 V DC con diodo incorporato.
Il modello dispone di un contatto ausiliario normalmente aperto (1 NO).
Qual è la corrente nominale del contattore per utilizzo AC-3 a 415 V?
Il contattore supporta fino a 16 A nominali in categoria AC-3 a 415 V.
Il dispositivo è montabile su guida DIN e dispone di terminazioni a vite reversibili lato linea o carico.
