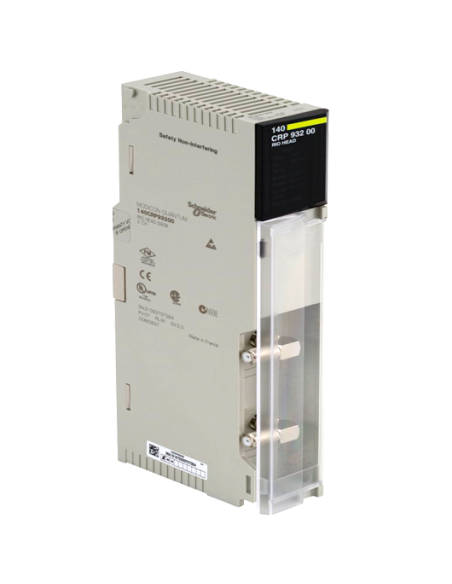

Il modulo Schneider Electric 140CRP93200 è un RIO head-end adaptor progettato per la piattaforma di automazione Modicon Quantum. Consente una comunicazione efficace tra la CPU centrale e i dispositivi I/O remoti, supportando connessioni ridondanti per aumentare l’affidabilità del sistema.
Il 140CRP93200 permette l’integrazione di fino a 31 punti di I/O remoti per rete, con capacità di 64 parole di input e 64 di output per ciascun drop. Dotato di due connettori femmina angolati e supporto per cavi ridondanti, garantisce continuità operativa anche in caso di guasto di uno dei cavi. Questo adattatore gestisce un bus corrente di 750 mA per due canali con una potenza dissipata di 3 W, mentre la trasmissione dati avviene a 1,544 Mbit/s su cavo coassiale da 75 Ohm.
L’isolamento elettrico tra centro e terra del cavo coassiale è pari a 500 V DC, assicurando protezione contro variazioni di potenziale e contribuendo alla stabilità del segnale. La sua robustezza è confermata dal range di temperatura operativa da 0 a 60 °C e dalla possibilità di funzionare fino a un’altitudine massima di 5000 metri. Il design favorisce l’uso in ambienti industriali con elevata umidità e protezione elettrostatica certificata secondo standard internazionali.
Il modulo è identificabile tramite il codice 140CRP93200 ed è contraddistinto da due connettori femmina angolati e il supporto per cavi ridondanti, elemento chiave per garantire l’affidabilità nelle comunicazioni remote.
Verificare la compatibilità con le serie Modicon Quantum 200, 500, 800 e i moduli I/O Symax. Assicurarsi che l’installazione supporti un cablaggio coassiale da 75 Ohm e che vi sia spazio adeguato per la gestione dei cavi ridondanti e l’ancoraggio del modulo.
Evitare l’installazione in ambienti con temperature estreme al di fuori del range operativo (0–60 °C). Non sottovalutare la necessità di isolamento elettrico adeguato per prevenire danni e perdita di integrità del segnale.
Compatibilità con CPU e moduli I/O Modicon Quantum serie 200, 500, 800 e Symax (configurazioni miste). Interfaccia tramite due connettori femmina angolati per cavo coassiale da 75 Ohm con supporto alla ridondanza.
| Voce | Valore |
|---|---|
| Tipo di prodotto | RIO Head-End Adaptor Module |
| Numero massimo di drops | 31 |
| Capacità I/O per drop | 64 input words, 64 output words |
| Tipo di cavo | 75 Ohm cavo coassiale |
| Velocità di trasmissione | 1.544 Mbit/s |
| Isolamento | 500 V DC (coax center-ground) |
| Corrente bus | 750 mA (2 canali) |
| Potenza dissipata | 3 W (2 canali) |
| Connettori | 2 femmina angolati |
| Temperatura operativa | 0…60 °C |
| Umidità relativa | 95% senza condensa |
| Altitudine operativa | ≤ 5000 m |
| Peso | 0,5 kg |
Qual è la capacità di I/O per ciascun drop supportato dal modulo?
Il modulo supporta 64 parole di input e 64 parole di output per ogni drop collegato.
Il collegamento avviene tramite cavo coassiale da 75 Ohm.
Qual è la funzione principale del supporto per cavi ridondanti?
Garantisce la continuità di comunicazione e l’operatività del sistema anche in caso di guasto o disconnessione di uno dei cavi.
Quali serie di moduli sono compatibili con questo adattatore RIO?
È compatibile con Modicon Quantum serie 200, 500 e 800, oltre ai moduli Symax configurabili in qualsiasi combinazione.
