Il fusibile high speed Eaton Bussmann serie 170M5808D è un componente progettato per la protezione rapida di circuiti con semiconduttori e apparecchiature ad alta potenza. Con una corrente nominale di 400 A e tensione di esercizio fino a 690 V AC, garantisce interventi tempestivi in presenza di sovracorrenti.
Questo fusibile di tipo aR, conforme agli standard IEC e UL, presenta un corpo squadrato secondo la norma DIN 43620 con dimensioni di 150 x 54 x 72 mm. Dotato di indicatori doppi di stato ed estremità a lama DIN 43-620, è particolarmente indicato per applicazioni in convertitori di potenza, azionamenti DC e bus comuni DC. La capacità di interruzione elevata, pari a 200 kA RMS, assicura la gestione di cortocircuiti ad alta energia con livelli di dissipazione termica contenuti (perdite di 29 W).
Il modello 170M5808D si caratterizza per la sua costruzione robusta con terminali a lama e indicatore combinato per una rapida diagnostica. Opera efficacemente su frequenze da 45 a 1000 Hz e ha un clearing I²t di 79.000 A²s a 660 V, assicurando una protezione affidabile dei semiconduttori tramite un intervento selettivo e preciso.

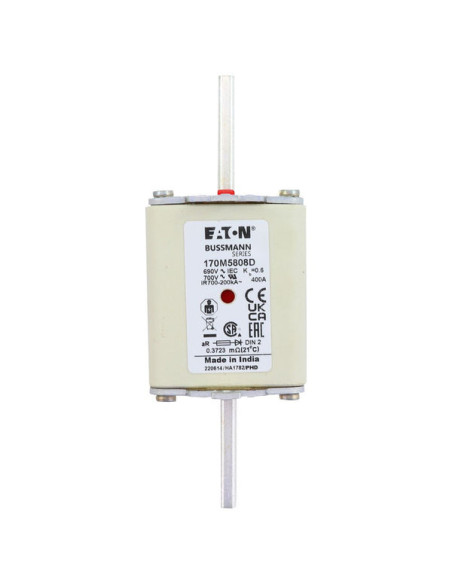

Il fusibile è riconoscibile dal codice 170M5808D impresso sul corpo squadrato e dalla presenza di indicatori doppi. Le caratteristiche elettriche principali includono la corrente di 400 A e la tensione nominale di 690 V AC.
Verificare che le specifiche di corrente e tensione del fusibile corrispondano a quelle richieste dal sistema. Controllare l’integrità degli indicatori di stato per identificare visivamente eventuali guasti.
Non utilizzare il fusibile su applicazioni diverse da quelle previste per la categoria aR, ad esempio evitando impieghi su circuiti non compatibili con fusibili high speed o con tensioni superiori a 690 V AC.
Applicazioni tipiche Protezione di semiconduttori in convertitori di potenza
| Voce | Valore |
|---|---|
| Corrente nominale | 400 A |
| Tensione nominale AC | 690 V (IEC), 700 V (UL) |
| Capacità di interruzione | 200 kA RMS |
| Categoria fusibile | aR |
| Dimensioni | 150 mm x 54 mm x 72 mm |
| Frequenza operativa | 45 – 1000 Hz |
| Perdite | 29 W |
| Peso | 666 g |
È un fusibile high speed per la protezione rapida di semiconduttori e circuiti ad alta potenza.
Misura 150 mm di lunghezza, 54 mm di larghezza e 72 mm di altezza.
Quale categoria di fusibile rappresenta il modello 170M5808D?
Appartiene alla categoria aR, specifica per la protezione di semiconduttori.
La corrente nominale è di 400 A e la tensione massima è di 690 V AC secondo IEC.
Contattaci per disponibilità e tempi di consegna.
