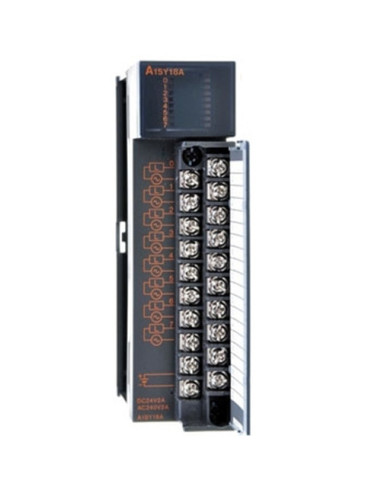

A1SY18A Mitsubishi

Il modulo di uscita A1SY18A della serie MELSEC-A di Mitsubishi Electric è un'unità locale digitale AC/DC progettata per applicazioni di automazione industriale. Fornisce otto uscite digitali indipendenti con relè a contatto normalmente aperto, ideali per il controllo diretto di carichi resistivi in impianti PLC.

Questo modulo consente un'interfaccia affidabile tra il controllore programmabile e dispositivi esterni, grazie alla sua struttura a 20 terminali a vite (M3.5) e all'isolamento fotoelettrico che garantisce sicurezza e integrità del segnale. Supporta tensioni nominali di carico fino a 240 V AC e 24 V DC con correnti massime di 2A per canale e 8A per terminale comune, soddisfacendo requisiti standard di controllo industriale.

Il design include tempi di risposta rapidi, con passaggi ON/OFF inferiori a 12 ms, rendendolo adatto per applicazioni che richiedono commutazioni frequenti fino a 3600 cicli all'ora. La sua alimentazione esterna è garantita da una tensione DC 24V ±10% con corrente nominale di 75 mA, senza necessità di fusibili o limitatori di sovratensione integrati.

Le dimensioni compatte (130 mm x 34.5 mm x 93.6 mm) e il peso contenuto (0.25 kg) facilitano l'integrazione in armadi di controllo PLC esistenti, mantenendo elevate prestazioni e affidabilità.

Applicazioni tipiche

• Automazione industriale con PLC Mitsubishi MELSEC-A
• Controllo di carichi con uscite a relè (carichi resistivi e piccoli motori)
• Quadri elettrici di comando e segnalazione
• Sistemi di segnalazione e controllo locale
• Interfacciamento con dispositivi esterni elettrici ed elettronici industriali

Compatibilità e Codici

Parte della famiglia MELSEC-A, questo modulo si integra con unità di input/output locali per PLC Mitsubishi serie A. Il codice di riferimento principale è A1SY18A, conosciuto anche nella variante senza suffissi aggiuntivi. È indicato come modulo di uscita a relè con 8 punti digitali, compatibile con alimentazioni AC/DC specificate e interfacce a morsetti a vite.

Codici e riferimenti: A1SY18A, Mitsubishi MELSEC-A series I/O unit

Dati tecnici rapidi

Caratteristiche principali

• Modulo uscita digitale AC/DC a relè con 8 punti indipendenti
• Utilizzo in sistemi Mitsubishi MELSEC-A, serie Ans
• Isolamento fotoelettrico per sicurezza e affidabilità di segnale
• Connessione tramite morsetti a vite a 20 punti per cablaggio semplice e solido
• Risposta veloce con tempi OFF/ON inferiori a 12 ms
• Supporta corrente di carico fino a 2A per canale con picco a 8A comune
• Dimensioni compatte per integrazione in quadri PLC standard

FAQ tecniche

Qual è la tensione operativa nominale per il modulo A1SY18A?

Il modulo supporta tensioni di carico AC fino a 240 V e DC fino a 24 V.

Quante uscite indipendenti ha il modulo A1SY18A?

Dispone di 8 uscite digitali indipendenti con relè normalmente aperto.

Qual è il tempo massimo di risposta ON/OFF del modulo?

I tempi di risposta sono inferiori a 10 ms per OFF→ON e a 12 ms per ON→OFF.

Che tipo di isolamento viene utilizzato nelle uscite del modulo?

Il modulo utilizza isolamento fotoelettrico per garantire la sicurezza e l'affidabilità del segnale.
