AZM200SK-T-1P2P Schmersal

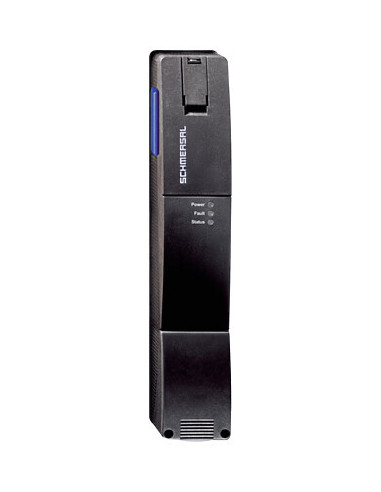

Il dispositivo AZM200SK-T-1P2P di Schmersal è un interblocco elettromagnetico progettato per applicazioni di sicurezza industriale. Dotato di un sistema elettronico codificato e senza contatto, monitora sia la chiusura della protezione che il bloccaggio, garantendo elevati standard di sicurezza conformi a normative internazionali.

Realizzato con un involucro in materiale termoplastico rinforzato con fibra di vetro, il dispositivo offre una protezione IP67 adatta ad ambienti industriali gravosi. L’interblocco sfrutta un principio di funzionamento induttivo che assicura una rapida risposta con un tempo massimo di reazione di 60 ms e una durata del rischio di 120 ms. La tecnologia di rilevamento permette uno scostamento tra attuatore e interblocco fino a ±5 mm in verticale e ±1,5 mm in orizzontale, agevolando l’installazione e la precisione operativa.

Questo modello integra 1 uscita diagnostica seriale e 2 uscite di sicurezza di tipo p, con funzioni di autodiagnostica e sistemi di controllo incrociato per la sicurezza funzionale. È prevista anche una funzione di rilascio manuale. Grazie alla presenza di 3 LED, viene fornita una chiara indicazione dello stato operativo e degli eventuali guasti. La catena del sensore può estendersi fino a 200 metri in collegamento in serie, con un monitoraggio continuo.

AZM200SK-T-1P2P è omologato secondo le principali certificazioni europee e internazionali, tra cui TÜV e cULus, con classificazioni di sicurezza fino a PL e, SIL 3 e categoria 4 conformi alle normative EN ISO 13849-1, EN IEC 61508, EN IEC 60947-5-1 e ISO 14119. Ha una vita utile stimata di 20 anni e supporta forze di tenuta fino a 2.000 N. È alimentato a 24 VDC con una corrente di funzionamento tipica di 50 mA e consente un collegamento a vite M20 x 1.5.

Guida rapida

Come identificare il modello

• Controllare il codice ordine 101178664 corrispondente a AZM200SK-T-1P2P.
• Verificare la presenza della sigla 1P2P che indica 1 uscita diagnostica seriale e 2 uscite di sicurezza p-type.
• Confermare la tipologia di connessione a vite e la custodia termoplastica.

Cosa controllare prima della sostituzione

• Verificare che la tensione di alimentazione sia stabile a 24 VDC con tolleranza -15% / +10%.
• Controllare l’integrità dell’involucro e la presenza di eventuali danni visibili.
• Accertarsi che la catena di sensori collegati non superi i 200 metri complessivi.
• Verificare lo stato dei LED di funzionamento per diagnosticare eventuali malfunzionamenti.

Errori comuni da evitare

• Non superare la lunghezza massima consigliata per la catena del sensore in serie.
• Non utilizzare attuatori non compatibili o non ordinati in combinazione.
• Non ignorare la manutenzione degli elementi di fissaggio per garantire il corretto serraggio tra 0.7 e 1 Nm.

Compatibilità e varianti

Il dispositivo appartiene alla famiglia AZM 200, con possibilità di connessione tramite terminali a vite M20 x 1.5. Sono disponibili varianti di codifica e monitoraggio come 1P2PW, che include un segnale diagnostico combinato per sistema di protezione e bloccaggio. Il prodotto è configurabile con diversi tipi di attuatori della serie AZ/AZM 200-B1 e AZ/AZM 200-B30, ideali per protezioni scorrevoli o a battente con sensori integrati.

Codici e riferimenti: AZM 200SK-T-1P2P, 101178664, 1P2P, 1P2PW.

Dati rapidi

Specifiche / Caratteristiche

• Involucro in termoplastico rinforzato con fibra di vetro
• Monitoraggio di bloccaggio e protezione senza contatto
• Autodiagnostica con segnalazione tramite 3 LED
• Funzione di rilascio manuale integrata
• Collegamento in serie fino a 200 m di catena sensori
• Compatibile con attuatori della serie AZ/AZM 200-B1 e B30
• Conformità certificata a PL e SIL 3 (EN ISO 13849-1, EN IEC 61508)
• Forza di tenuta fino a 2.000 N (1.000 N con attuatore AZ/AZM201-B30 interno)
• Connessione tramite morsetti a vite M20 x 1.5
• Resistente a vibrazioni e urti secondo standard industriali

FAQ tecniche

Qual è il principio di funzionamento dell'AZM200SK-T-1P2P?

Funziona tramite un sistema di rilevamento induttivo senza contatto e codificato, che monitora la chiusura e il bloccaggio della protezione.

Quali sono le uscite di sicurezza disponibili?

Dispone di 2 uscite di tipo p per la sicurezza e 1 uscita diagnostica seriale per il monitoraggio continuo.

Quale grado di protezione ambientale offre?

Il dispositivo ha un grado di protezione IP67, adatto per ambienti industriali con presenza di polvere e immersioni temporanee in acqua.

Che tensione e corrente sono richieste per il suo funzionamento?

La tensione di alimentazione è 24 VDC con una tolleranza del -15%/+10%, la corrente di funzionamento è tipicamente 50 mA.
