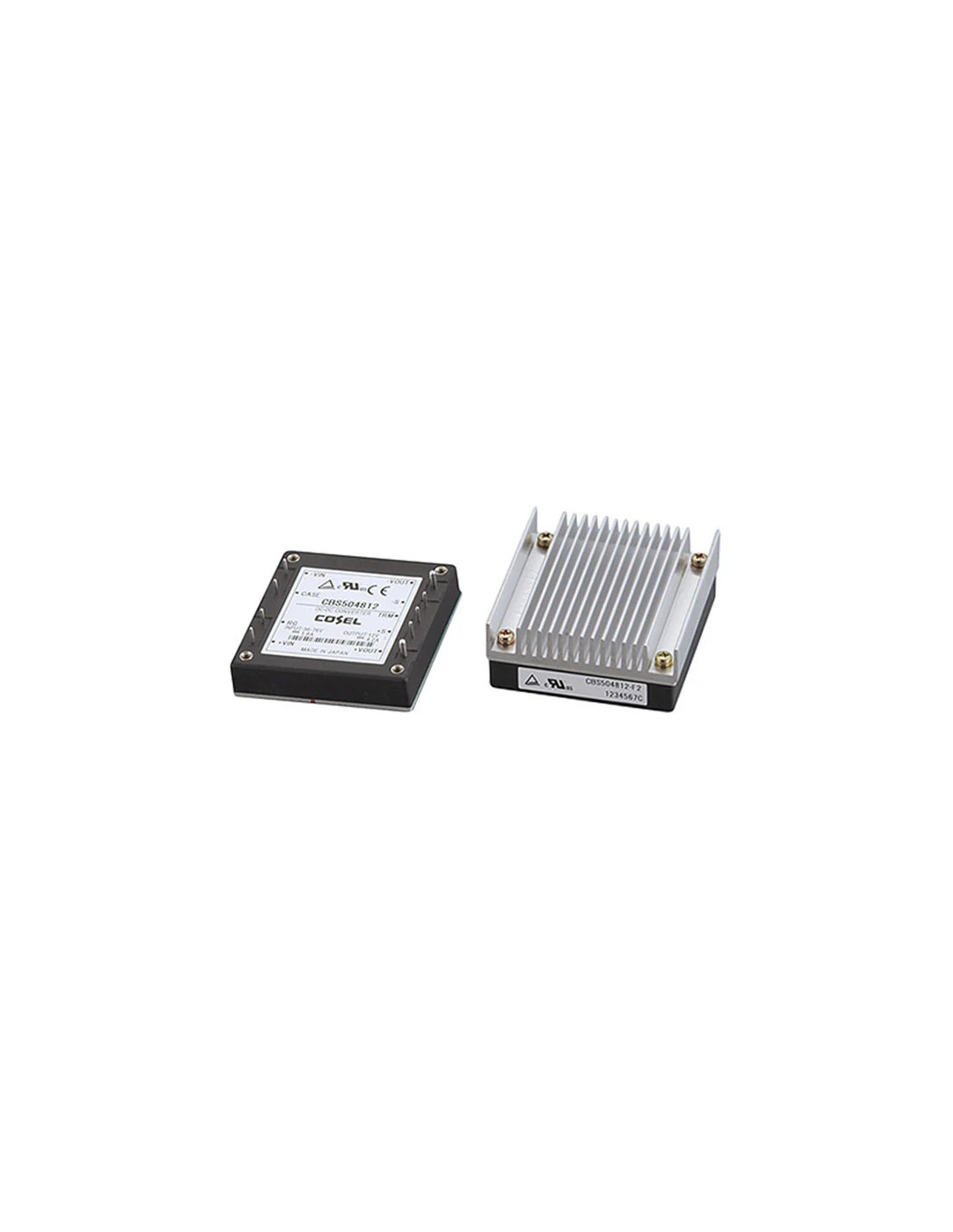

CBS504815 COSEL
Il convertitore DC-DC CBS504815 di COSEL è un modulo di alimentazione compatto della serie CBS50, progettato con package Half Brick. Offre una tensione di uscita fissa a 15V con una corrente massima di 3,4A, ideale per applicazioni industriali che necessitano di conversione ad alta efficienza da una tensione di ingresso continua compresa tra 36V e 76V.
Questo modulo DC-DC è utilizzato principalmente per la regolazione stabile della tensione in sistemi di telecomunicazioni e altre apparecchiature che richiedono alimentatori compatti e ad alta densità di potenza. CBS504815 supporta la regolazione della tensione in uscita tramite un resistore esterno, estendendo il range da 9,0V a 16,5V, garantendo così flessibilità in fase di progettazione.
Le dimensioni ridotte di 57,9 x 12,7 x 61,0 mm e il raffreddamento a conduzione termica tramite base in alluminio permettono un montaggio semplificato su PCB con fissaggio tramite foro M3. La tensione di isolamento elevata a 1,5 kV assicura affidabilità nelle applicazioni dove è richiesta separazione galvanica tra ingresso e uscita.
Il dispositivo è conforme alle norme di sicurezza UL60950-1, C-UL e EN62368-1, rispondendo agli standard internazionali più diffusi per prodotti elettronici industriali. La serie CBS50, di cui fa parte il modello CBS504815, include moduli con potenze fino a 50W, coprendo un ampio spettro di tensioni di uscita con correnti adeguate per alimentare diversi tipi di carichi.
La serie CBS50 è compatibile con input DC nei range 18-36V e 36-76V, con versioni di uscita differenziate per tensione e corrente. CBS504815 si distingue per l’intervallo di ingresso 36-76V e uscita 15V a 3,4A regolabile tramite resistore esterno. I modelli della stessa serie offrono altre combinazioni vin/volt./ampere.
Codici e riferimenti: CBS504815, CBS50, CBS50-48, CBS504812, CBS504824
| Voce | Valore |
|---|---|
| Input Voltage | 36V - 76V |
| Output Voltage | 15 V (fisso, regolabile 9,0 - 16,5 V) |
| Output Current | 3,4 A |
| Power Output | 50 W |
| Isolation Voltage | 1,5 kV |
| Package/Case | Half Brick |
| Dimensioni (L x H x P) | 57,9 x 12,7 x 61,0 mm |
| Montaggio | PCB, Through Hole, foro M3 |
| Raffreddamento | Conduzione termica |
