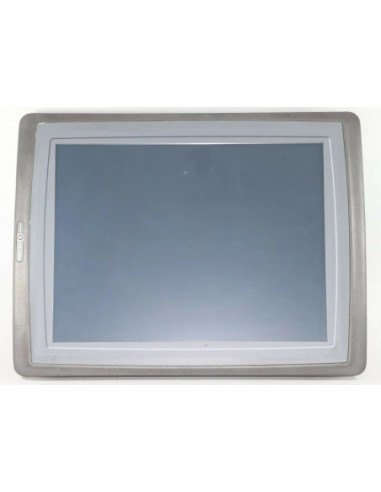

Il Beijer E1151 è un pannello operatore HMI grafico con touch screen da 15 pollici, progettato per applicazioni industriali. Equipaggiato con un display TFT-LCD a risoluzione 1024x768 pixel, offre un’interfaccia utente efficiente e intuitiva per il controllo e la supervisione di processi automatizzati.
Questo terminale integra una memoria progetto da 12 MB e supporta diverse interfacce di comunicazione, tra cui porte seriali RS232 e RS422/RS485, oltre a una porta Ethernet 10/100 Base-T. L'alimentazione avviene mediante una tensione DC compresa tra 20 e 30 V, con consumo massimo di 28,2 W, mentre l’ampia gamma di temperature operative da 0 a +50 °C garantisce affidabilità in ambienti industriali standard.
Il pannello è dotato di un display retroilluminato CCFL con una luminosità di 350 cd/m2 e una durata stimata della retroilluminazione di circa 50.000 ore. Il touch screen resistivo consente fino a un milione di operazioni tattili garantendo una risposta precisa nei comandi.
L’unità è realizzata con un robusto involucro in alluminio verniciato a polvere, di dimensioni compatte (398 x 304 x 66 mm) e peso di 3,7 kg, con un design che include un foro di incasso da 356 x 279 mm. La sicurezza elettrica è tutelata da un fusibile interno da 3,15 AT.
Le porte seriali includono una DSUB a 9 pin con protocollo RS232 e una DSUB a 25 pin configurabile per RS422/RS485, permettendo una grande versatilità di connessione con controller e altri dispositivi industriali. La porta Ethernet RJ45 schermata consente connessioni cablate affidabili e rapide per integrazioni di rete.
Le specifiche di questo operatore grafico lo rendono adatto a un ampio spettro di installazioni in ambito automazione e controllo, con funzionalità HMI complete in un involucro conforme a standard industriali.
Il codice modello "E1151" è riportato su etichetta e documentazione associate al pannello. Le dimensioni, la risoluzione 1024 x 768 e la presenza di un display touch da 15" aiutano a riconoscere questo specifico terminale Beijer.
Codici e riferimenti: E1151, 603221124, 06055E
| Voce | Valore |
|---|---|
| Dimensioni (LxAxP) | 398 x 304 x 66 mm |
| Foro di incasso | 356 x 279 mm |
| Peso | 3,7 kg |
| Display | TFT CCFL 15" 1024 x 768 pixel |
| Retroilluminazione | CCFL, 350 cd/m2, durata 50.000 h |
| Touch screen | Resistivo, 1 milione di tocchi |
| Memoria progetto | 12 MB |
| Alimentazione | 20 - 30 V DC |
| Consumo massimo | 28,2 W |
| Temperature operative | 0 - +50 °C |
| Fusibile | Interno DC 3,15 AT |
| Porta seriale 9-pin DSUB | RS232 con RTS/CTS |
| Porta seriale 25-pin DSUB | RS422 (RTS) / RS485 |
| Porta Ethernet | 1 x 10/100 Base-T (RJ45 schermata) |
Il collegamento è parzialmente supportato: si può selezionare un oggetto con il mouse, ma il movimento e le operazioni più complesse devono essere effettuate tramite la tastiera del pannello.
Il pannello dispone di una porta seriale RS232 a 9 pin DSUB e una porta RS422/RS485 a 25 pin DSUB per la comunicazione con vari dispositivi industriali.
Il dispositivo funziona con alimentazione DC tra 20 e 30 V, con un consumo massimo di 28,2 W e fusibile interno da 3,15 AT.
Il pannello opera correttamente in un intervallo da 0 a +50 °C.
Contattaci per disponibilità e tempi di consegna.
