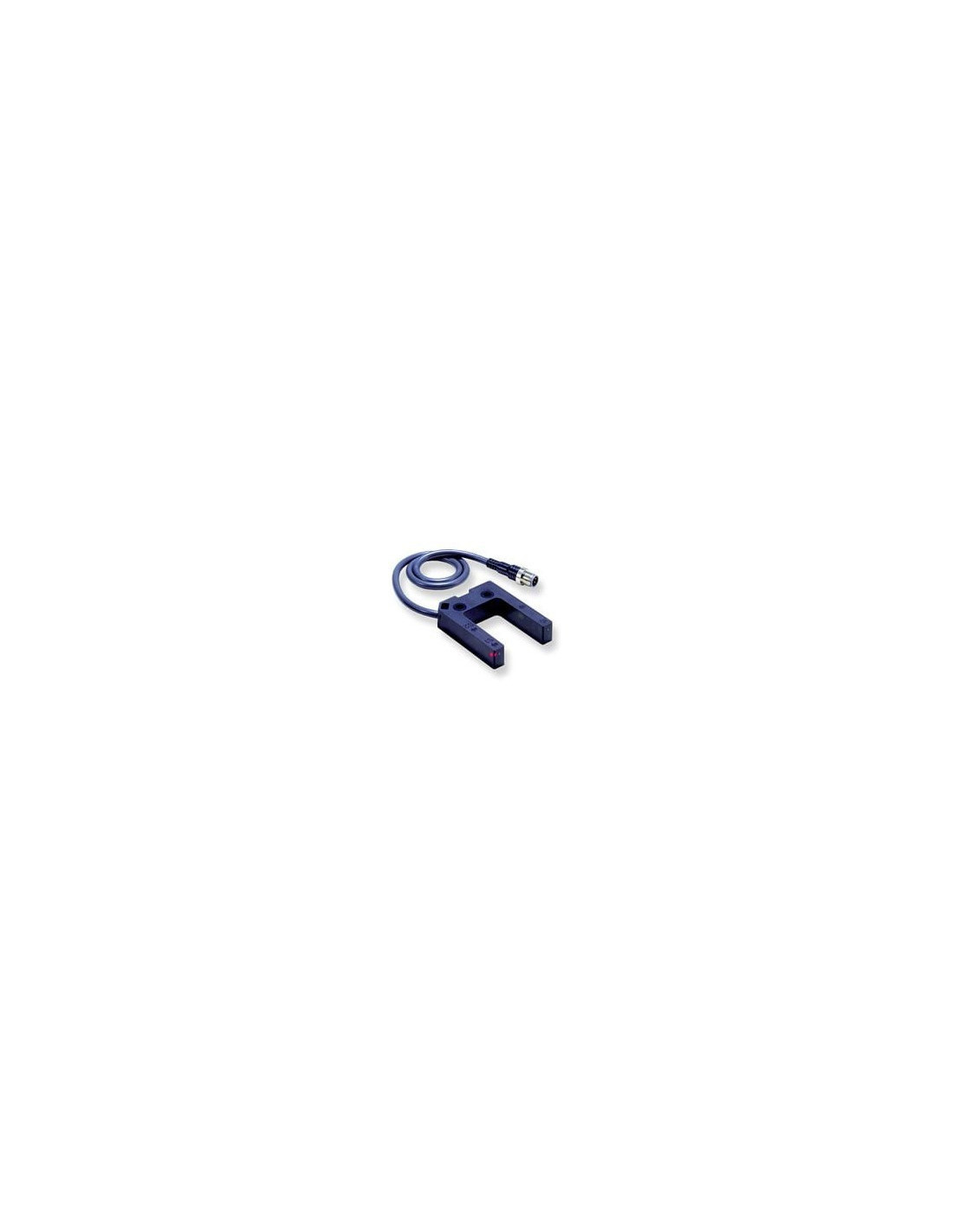

Il sensore fotoelettrico E3Z-G82-M3J di Omron è un dispositivo con amplificatore integrato progettato per il rilevamento preciso mediante il metodo through-beam con design a scanalatura (slot). Questo modello si caratterizza per la sua distanza di rilevamento di 25 mm e l'emissione di luce infrarossa LED (940 nm), ideale per applicazioni di automazione industriale.
Il sensore dispone di un'uscita digitale PNP con modalità di funzionamento selezionabile tra Light-ON e Dark-ON, alimentabile da una tensione di 12 a 24 V DC. Il collegamento avviene tramite connettore M8 pre-cablato a 4 pin con cavo lungo 0.3 m, garantendo una facile installazione su superfici tramite fori passanti. L'alloggiamento in ABS con grado di protezione IP64 assicura resistenza a polvere e spruzzi, e rende questo dispositivo adatto per ambienti industriali con temperature operative tra -25 e +55 °C.
La costruzione prevede due assi ottici per un rilevamento affidabile di oggetti opachi con diametro minimo di 1.5 mm, con tempi di risposta rapidi (1 ms), supportando così applicazioni dove è necessaria alta precisione e velocità. La serie E3Z-G di Omron, di cui questo modello fa parte, propone soluzioni con design scanalato che eliminano la necessità di un complicato allineamento ottico, semplificando la messa in servizio.
Il codice E3Z-G82-M3J è riportato direttamente sul corpo del sensore e corrisponde a un sensore fotoelettrico a scanalatura con amplificatore integrato, doppio asse ottico e uscita PNP. Il connettore M8 a 4 pin con cavo pre-cablato di 0.3 m facilita riconoscimento e connessione.
Prima di sostituire accertarsi che la distanza di rilevamento sia compatibile (25 mm), verificare il tipo di uscita (PNP) e la compatibilità della tensione di alimentazione (12-24 V DC). Controllare anche il tipo di collegamento (M8 pigtail 4 pin) e il grado di protezione IP64 per garanzia di idoneità ambientale.
Non utilizzare la versione con connettore o lunghezza cavo diversa da quella prevista. Evitare di montare in ambienti ove la temperatura superi i limiti operativi o sia soggetta a forti vibrazioni superiori alle specifiche, per non compromettere le prestazioni del sensore.
Il modello appartiene alla serie E3Z-G di sensori fotoelettrici con amplificatore integrato, disponibili con uscite NPN o PNP. La tensione di alimentazione varia da 12 a 24 V DC con ripple massimo del 10%. Sono disponibili versioni con connettore standard pre-cablato fino a 2 m e varianti di numero di assi ottici. È conforme alle normative CE e classificato IP64 per la protezione ambientale.
Codici e riferimenti: E3Z-G82-M3J, E3ZG82M3J
| Voce | Valore |
|---|---|
| Distanza di rilevamento | 25 mm |
| Metodo di rilevamento | Through-beam a scanalatura (slot) |
| Fonte luminosa | LED infrarosso 940 nm |
| Tensione alimentazione | 12-24 V DC |
| Uscita | PNP, digitale (Light-ON/Dark-ON) |
| Tempo di risposta | 1 ms |
| Tipo di connettore | M8 pigtail 4 pin |
| Lunghezza cavo | 0.3 m |
| Materiale alloggiamento | ABS |
| Protezione | IP64 |
| Temperatura operativa | -25°C a +55°C |
| Dimensioni (L x H x P) | 11 x 40 x 50 mm |
| Corrente massima di carico | 100 mA |
