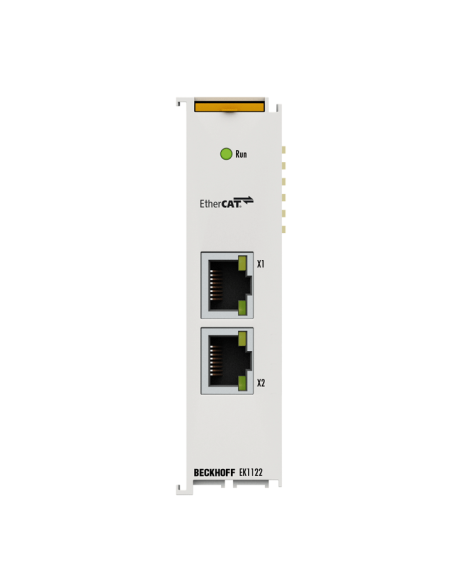

EK1122 Beckhoff

Il modulo EK1122 di Beckhoff è una giunzione EtherCAT a 2 porte progettata per facilitare la realizzazione di topologie a stella o ad albero nelle reti EtherCAT. Dotato di due porte RJ45, consente di collegare segmenti EtherCAT o dispositivi singoli, estendendo la flessibilità dell'architettura di rete senza necessità di configurazione.

Grazie alla sua capacità di supportare cavi Ethernet fino a 100 metri (standard 100BASE-TX) per segmento, il dispositivo garantisce un trasferimento dati a 100 Mbit/s con ritardi interni minimi di circa 1 microsecondo, assicurando comunicazioni ad alta velocità e bassa latenza. Il modulo si alimenta direttamente dal bus EtherCAT, eliminando la necessità di alimentazioni aggiuntive.

Il EK1122 è progettato per ambienti industriali, con un intervallo di temperatura operativa che va da -25°C a +60°C e protezione IP20. La sua struttura compatta permette l'installazione su guida DIN da 35 mm, conforme alla norma EN 60715, con un sistema di montaggio che ne facilita l’aggancio rapido e il posizionamento in rack modulari. Il materiale in policarbonato e le certificazioni (CE, CCC, UL, ATEX, IECEx, cFMus) lo rendono adatto anche a condizioni gravose, compresi ambienti con requisiti di sicurezza ATEX e IECEx.

Applicazioni tipiche

• Estensione di stazioni EtherCAT in topologie a stella o ad albero
• Ramificazione di reti EtherCAT modulari per sistemi di automazione industriale
• Installazioni in pannelli di controllo con distribuzione flessibile degli I/O
• Impieghi in ambienti industriali con necessità di segmentazione dinamica del bus EtherCAT

Compatibilità e interfacce

Il EK1122 utilizza protocollo EtherCAT con interfacce bus composte da due porte RJ45 per connessioni Ethernet cablate con cavo schermato categoria minima 5 (Cat.5). Supporta segmenti di rete fino a 100 m e trasferimenti dati a 100 Mbit/s. Il dispositivo si alimenta tramite il bus EtherCAT senza bisogno di alimentazioni esterne e si può integrare in sistemi basati su TwinCAT senza configurazioni aggiuntive.

Codici e riferimenti: EK1122, EK 1122

Dati rapidi

Specifiche / Caratteristiche

• Due porte RJ45 per connessione e ramificazione di segmenti EtherCAT
• Supporto di topologie a stella e ad albero senza configurazioni
• Cavo Ethernet schermato minimo Cat.5 richiesto
• Ritardo interno molto basso di circa 1 microsecondo per comunicazioni veloci
• Montaggio su guida DIN da 35 mm conforme EN 60715 con blocco di fissaggio
• Custodia in policarbonato compatta con LED di segnalazione stati
• Conforme a standard industriali di EMC e sicurezza (EN, CE, CCC, UL, ATEX, IECEx, cFMus)
• Funzionalità Hot Connect per accoppiamento e scollegamento segmenti EtherCAT in funzione

FAQ tecniche

Qual è la velocità di trasmissione dati supportata dal EK1122?

Il modulo supporta una velocità di trasferimento dati di 100 Mbit/s.

Che tipo di connettori utilizza il EK1122?

Ha due porte RJ45 per la connessione tramite cavi Ethernet schermati.

È necessario configurare il EK1122 per l'uso nel sistema EtherCAT?

No, il dispositivo è plug-and-play e non richiede configurazioni particolari.

Quali condizioni ambientali è in grado di supportare?

Opera in un intervallo da -25°C a +60°C, con protezione IP20 e resistenza a vibrazioni secondo standard industriali.
