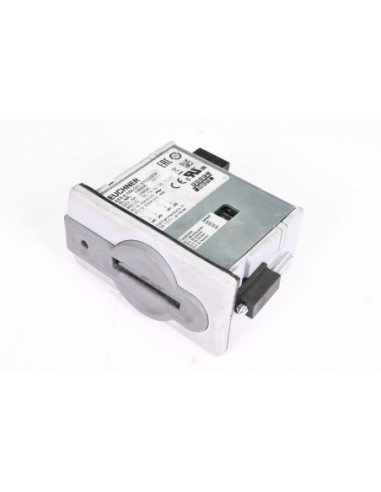

Il EKS-A-IIXA-G01-ST02/03/04 è un adattatore Electronic-Key con interfaccia PROFINET versione FSA, progettato per applicazioni di sicurezza e gestione elettronica degli accessi su sistemi di automazione industriale.
Questo adattatore consente la lettura e scrittura sui dispositivi Electronic-Key, trasferendo i dati in modo sicuro e affidabile dal transponder all'unità di controllo tramite un'interfaccia PROFINET IO. La connessione è facilitata da un cavo Ethernet schermato CAT5 o superiore, con protocollo standard IEEE 802.3 e velocità fino a 100 Mbit/s.
Il sistema opera con tensione DC da 20 a 28 V e corrente massima di 150 mA. Il dispositivo è equipaggiato con uscite commutate sicure utilizzabili per segnalazioni di stato o come parte di sistemi di arresto sicuro, in accordo con le normative EN ISO 13849-1 e EN IEC 62061, assicurando categorie di sicurezza fino a PL e (cat. 3, DC 92%). Il profilo FSA (For Safety Applications) applica funzionalità specifiche che prevengono manomissioni delle protezioni meccaniche autorizzando l'accesso solo a personale qualificato mediante la chiave elettronica.
Il principio di funzionamento prevede l'inserimento del transponder (Electronic-Key) nell'adattatore, che lo trattiene mediante clip a molla per garantire la stabilità anche in presenza di vibrazioni. La comunicazione tra chiave e adattatore è senza contatto, memorizzando dati accessibili tramite PLC e sistemi HMI per controllo accessi, tracciamento modifiche e gestione delle modalità operative.
Il modello è identificato tramite il codice EKS-A-IIXA-G01-ST02/03/04 (Order no. 106306). È importante verificare questa sigla per assicurare la compatibilità con il sistema EKS e l'interfaccia PROFINET versione FSA.
Prima della sostituzione accertarsi che l'alimentazione sia tra 20 e 28 V DC e che il cavo Ethernet utilizzato sia minimo CAT5 schermato a doppia coppia intrecciata. Verificare inoltre che il montaggio rispetti la dimensione del foro da 33 x 68 mm e che l'orientamento d'installazione sia corretto, cioè frontale.
Non utilizzare cavi non schermati o di categoria inferiore; evitare di collegare dispositivi che superano la corrente nominale di 150 mA. Assicurarsi che i dati di configurazione corrispondano al file GSDML caricato nel sistema di controllo per evitare malfunzionamenti.
Interfaccia: PROFINET IO con protocollo Ethernet IEEE 802.3
Versione: FSA (For Safety Applications) per uso in ambito safety
Collegamento: RJ-45, cavo Ethernet CAT5 o superiore
Tensione di alimentazione: 20-28 V DC
Codici e riferimenti: EKS-A-IIXA-G01-ST02/03/04 (Order no. 106306)
| Voce | Valore |
|---|---|
| Alimentazione | 20-28 V DC |
| Corrente massima | 150 mA |
| Interfaccia | PROFINET IO (Ethernet IEEE 802.3) |
| Velocità dati | 10/100 Mbit/s |
| Dimensione foro montaggio | 33 x 68 mm |
| Grado di protezione | IP67 (lato accesso) |
| Temperatura ambiente operativo | 0 ... 55 °C |
| Temperatura di stoccaggio | -25 ... 70 °C |
| Peso | 0,194 kg |
Il dispositivo opera con una tensione di alimentazione compresa tra 20 e 28 V DC.
È necessario un cavo Ethernet schermato con almeno 2 coppie intrecciate CAT5.
In condizioni di montaggio, il lato accesso presenta grado di protezione IP67.
Sì, la versione FSA è specificamente concepita per applicazioni di sicurezza e può interfacciarsi con dispositivi di valutazione sicura per funzioni come arresto sicuro della macchina.
