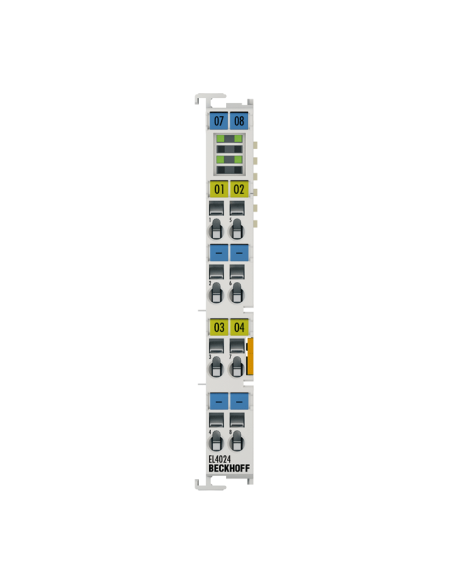

Il modulo EL4024 Beckhoff è un terminale EtherCAT con 4 canali di uscita analogica in corrente, ideale per applicazioni d'automazione industriale che richiedono segnali precisi tra 4 e 20 mA. Funziona con alimentazione a 24 V DC e offre una risoluzione di 12 bit per il controllo accurato dei processi.
Questo terminale fornisce isolamento elettrico fra l'I/O e il sistema bus, con un carico massimo inferiore a 350 Ω e protezione da cortocircuito. È progettato per essere montato su guida DIN standard da 35 mm, con un involucro compatto che misura 12 mm di larghezza e caratteristiche meccaniche per il montaggio fianco a fianco tramite doppia scanalatura e chiave di connessione.
Dotato di LED indicativi dello stato operativo, il modulo supporta la tecnologia Distributed Clocks con una precisione inferiore a 1 µs, garantendo sincronismo e coordinazione elevate nei sistemi EtherCAT. Il consumo elettrico è contenuto con circa 50 mA dai contatti di alimentazione e 140 mA dal bus dati.
Il terminale è conforme alle normative EMC EN 61000-6-2 e EN 61000-6-4, resiste ad umidità fino al 95% senza condensa, e ha un grado di protezione IP20. La temperatura operativa varia da -25 a +60 °C, mentre quella di stoccaggio da -40 a +85 °C. È inoltre certificato CE, UL, ATEX e IECEx, idoneo per ambienti potenzialmente esplosivi secondo ATEX II 3 G Ex ec IIC T4 Gc.
Il EL4024 si integra in sistemi di automazione Beckhoff mediante bus EtherCAT, supportando la comunicazione con PLC e altri moduli I/O compatibili. La tensione di alimentazione standard è 24 V DC fornita tramite contatti dedicati, con connessioni a vite che accettano conduttori solidi, flessibili con o senza occhiello, in varie sezioni da 0.08 a 2.5 mm².
| Voce | Valore |
|---|---|
| Numero di uscite | 4 |
| Segnale di uscita | 4–20 mA |
| Risoluzione | 12 bit |
| Alimentazione | 24 V DC |
| Isolamento elettrico | 500 V (bus/signal) |
| Consumo tipico | 50 mA (alimentazione), 140 mA (bus dati) |
| Temperatura operativa | -25…+60 °C |
| Grado protezione | IP20 |
| Dimensioni (LxAxP) | 12 mm x 100 mm x 68 mm |
Contattaci per disponibilità e tempi di consegna.
