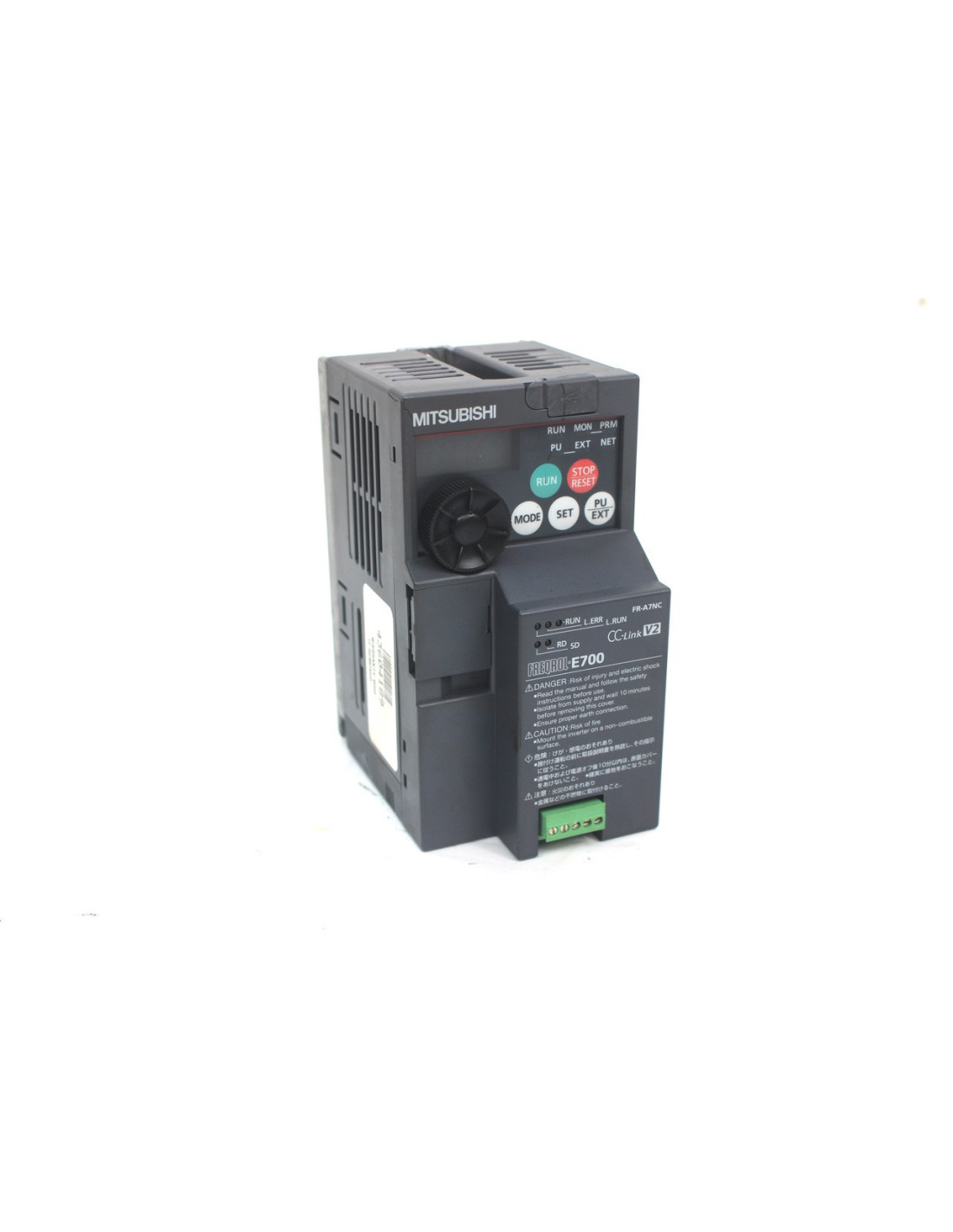

FR-E720-0.2K Mitsubishi

Il Mitsubishi FR-E720-0.2K è un inverter compatto trifase progettato per il controllo di motori elettrici di piccola potenza, con una capacità nominale di 0,2 kW e tensione di alimentazione da 200 a 240 V AC. Appartiene alla serie FREQROL-E700, dedicata a fornire un controllo affidabile e performante nei sistemi di automazione industriale.

Questo dispositivo si caratterizza per l'implementazione avanzata del controllo vettoriale del flusso magnetico, che consente un'elevata coppia di spunto del 200% a 0,5 Hz, ideale per applicazioni che richiedono un avvio e un arresto precisi. Il FR-E720-0.2K supporta un carico di sovracorrente fino al 200% per 3 secondi, garantendo robustezza anche in condizioni operative intense.

Dotato di alimentazione trifase 200-240 V e frequenza operativa 50/60 Hz, l'inverter offre una gamma di controllo versatile con metodologie di controllo Soft-PWM e PWM ad alta frequenza portante. La gamma di uscita frequenza varia da 0,2 a 400 Hz, con una risoluzione fine sia per gli ingressi analogici sia digitali.

Per migliorare l'operatività e la configurazione, il FR-E720-0.2K include una manopola M-Dial e una porta USB per la programmazione via software dedicato, che agevola l’installazione e la regolazione tramite PC con wizard interattivo. Il blocco terminali rimovibile e la possibilità di espansione digitale e analogica aumentano la flessibilità d'uso nell’ambito di automazioni evolute.

Guida rapida

Come identificare il modello

Il modello è identificabile con la sigla FR-E720-0.2K, appartenente alla serie FREQROL-E700 Mitsubishi, indicato per motori trifase con capacità nominale di 0,2 kW e alimentazione 200-240 V AC.

Cosa controllare prima della sostituzione

Verificare che il voltaggio di alimentazione sia compreso tra 170 e 264 V AC a 50/60 Hz e che la corrente nominale di ingresso e uscita sia compatibile con i valori di 1,5 A e 2,8 A. Controllare inoltre la presenza di eventuali danni fisici, come la rottura del contenitore in plastica, soprattutto nei punti critici.

Errori comuni da evitare

Non superare le capacità di sovraccarico temporaneo (150% per 60 secondi e 200% per 3 secondi) e assicurarsi che il raffreddamento sia adeguato per evitare surriscaldamenti. Utilizzare le impostazioni software con attenzione per non compromettere la stabilità del controllo motore.

Applicazioni tipiche

• Controllo motori elettrici trifase in automazione industriale
• Applicazioni con necessità di regolazione di velocità di piccolo motore
• Impianti di movimentazione e azionamenti di precisione
• Uso in quadri elettrici con espansioni digitali/analogiche

Compatibilità / Interfacce / Varianti

Questo inverter fa parte della serie FR-E720 della gamma FREQROL-E700. Supporta alimentazione trifase da 200 a 240 V con frequenza 50/60 Hz. Può interfacciarsi con moduli opzionali per ingressi digitali, uscite analogiche e comunicazioni CC-Link. Codici e riferimenti associati includono FR-E720S-0.2K.

Dati rapidi

Specifiche / Caratteristiche

• Controllo vettoriale avanzato per una coppia elevata a bassa frequenza
• Sovraccarico temporaneo fino al 200% per 3 secondi
• Funzioni di configurazione via USB con software dedicato e wizard interattivo
• Manopola M-Dial per regolazione intuitiva della velocità
• Espandibilità con moduli digitali e analogici opzionali
• Terminali rimovibili per facilità di installazione e manutenzione
• Metodi di controllo Soft-PWM e PWM ad alta frequenza portante
• Varie opzioni di ingresso analogiche (0-10 V, 0-5 V, 4-20 mA) e digitali
• Uscite selezionabili come transistor o relè per segnali di stato ed allarme
• Funzioni di protezione quali stall prevention, limitazione coppia, gestione termica e controllo del raffreddamento

FAQ tecniche

Qual è la tensione di alimentazione supportata?

L'inverter supporta 3-fasi 200-240 V AC, con variazioni ammesse da 170 V a 264 V a 50/60 Hz.

Qual è la capacità nominale del motore compatibile?

È indicato per motori trifase con potenza nominale fino a 0,2 kW.

Che tipo di controllo è implementato nel FR-E720-0.2K?

Implementa controllo vettoriale avanzato del flusso magnetico e controllo PWM, garantendo coppia elevata a basse frequenze.

Quali modalità di comunicazione supporta?

Può interfacciarsi tramite moduli opzionali, incluso il protocollo di comunicazione CC-Link.
