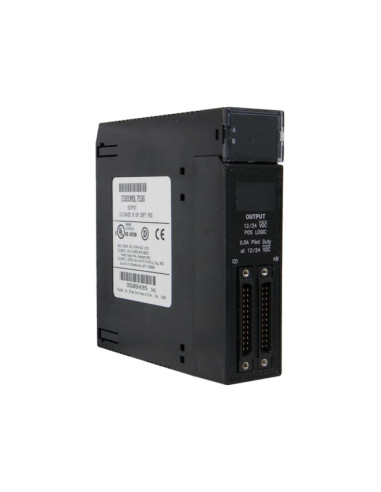

IC693MDL753 Fanuc
Il modulo IC693MDL753 è un modulo di uscita discreta a logica positiva, progettato per il controllo tramite PLC della serie 90-30 di GE Fanuc, oggi parte di Emerson Automation. Questo componente fornisce 32 canali di uscita suddivisi in quattro gruppi isolati da otto canali ciascuno, con tensione operativa nominale tra 12 e 24 V DC e corrente massima di 0,5 A per punto.
Il modulo consente l'interfacciamento con carichi esterni fornendo corrente positiva. Grazie a optoaccoppiatori integrati, viene garantita l'isolamento tra la parte logica e quella di campo, assicurando robustezza e sicurezza nelle applicazioni industriali. I connettori frontali a 24 pin permettono di collegare agevolmente i carichi suddivisi in due connettori: gruppi A e B su quello destro, gruppi C e D su quello sinistro.
Ogni gruppo ha un comune dedicato, con capacità fino a 3 A per pin comune e 4 A massimo per gruppo. L'assorbimento del modulo è di circa 260 mA a 5 V DC dal backplane, con tempi di risposta di accensione e spegnimento tipici di 0,5 ms. L'inrush current massimo è valutato a 5,4 A per 10-20 ms.
Questo tipo di modulo è compatibile con qualsiasi slot I/O della base del PLC Series 90-30, eccetto quelli riservati a CPU, moduli di comunicazione o speciali. Può essere utilizzato sia come modulo I/O locale che distribuito, occupando una singola posizione nel rack. La tensione di uscita ha una variazione consentita dal 20% in eccesso fino al 15% in difetto rispetto al valore nominale.
Il modulo è riconoscibile tramite il codice IC693MDL753 impresso sull'etichetta, spesso accompagnato da varianti come IC693MDL753-C, -D, o -E a seconda della revisione.
Verificare che la tensione di alimentazione sia compatibile (12/24 V DC), confermare il tipo di segnale a logica positiva e controllare la posizione disponibile nello slot della base PLC Series 90-30.
Non collegare il modulo negli slot riservati a CPU o moduli di comunicazione, evitare di superare i limiti di corrente per punto e per gruppo e non trascurare l’alimentazione esterna indispensabile per i carichi collegati.
Compatibile con la famiglia di PLC Serie 90-30 di GE Fanuc/Emerson, utilizza connettori maschio a 24-pin per il cablaggio delle uscite suddivise in 4 gruppi da 8 canali. La tensione operativa varia da 10,2 a 28,8 V DC. Si segnalano revisioni note come IC693MDL753-C, -D, -E.
Codici e riferimenti: IC693MDL753, IC693MDL753-C, IC693MDL753-D, IC693MDL753-E
| Voce | Valore |
|---|---|
| Tensione nominale | 12/24 V DC |
| Numero di uscite | 32 punti |
| Gruppi di uscita | 4 gruppi da 8 uscite ciascuno |
| Corrente di uscita | 0,5 A per punto; 4 A per gruppo |
| Corrente per pin comune | 3 A max |
| Isolamento | 1500 V tra lato campo e logica, 250 V tra gruppi |
| Tempo di risposta | 0,5 ms ON/OFF |
| Assorbimento | 260 mA a 5 V DC (backplane) |
| Inrush current | 5,4 A per 10-20 ms |
| Caduta di tensione ON | 0,3 V max |
| Corrente assorbita LED | 4,7 mA per canale acceso |
Il modulo supporta una tensione in uscita compresa tra 10,2 e 28,8 V DC, con valori nominali di 12 o 24 V DC.
Il modulo dispone di 32 uscite suddivise in 4 gruppi di 8 canali ciascuno.
Sì, possono essere installati moduli multipli fino al limite imposto dalla capacità di I/O e memoria del controllore host.
La corrente massima per ciascun punto di uscita è di 0,5 A mentre per gruppo è di 4 A con 3 A per pin comune.
Contattaci per disponibilità e tempi di consegna.
