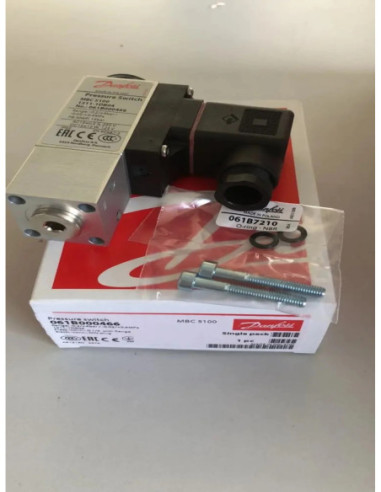

061B000466 Danfoss Il modello 061B000466 di Danfoss è un pressostato compatto della serie MBC 5100, progettato per il controllo e la regolazione della pressione in ambienti in cui la precisione e l’affidabilità sono fondamentali, come nelle applicazioni navali. Supporta un intervallo di regolazione compreso tra -0,2 e 4 bar con reset automatico.
Il pressostato 061B000466 utilizza un elemento sensibile a soffietto per monitorare la pressione, garantendo una risposta precisa e affidabile anche in condizioni di forte vibrazione. È dotato di un collegamento di pressione femmina con innesto a flangia conforme allo standard ISO 228-1, misura 1/4", e presenta un grado di protezione IP65 che assicura la resistenza a polvere e getti d’acqua. La funzione di reset è automatica, facilitando il riavvio del sistema senza interventi manuali. Il contatto elettrico è di tipo SPDT con collegamento femmina tramite connettore DIN secondo la normativa EN 175301-803-A, idoneo a tensioni e correnti di AC15 0,5 A a 250 V e DC13 12 W a 125 V. Questo pressostato è certificato CE e conforme a numerosi standard internazionali, inclusi ABS, BV, DNV, e RoHS.
La regolazione della pressione copre un intervallo da -0,2 bar a 4 bar, mentre la pressione massima ammissibile di esercizio è di 15 bar, con una pressione di rottura fino a 30 bar. La differenza minima e massima nel campo di regolazione è rispettivamente 0,3 bar e 0,45 bar, parametro importante per un monitoraggio accurato delle variazioni di pressione.
Il codice 061B000466 corrisponde al pressostato Danfoss MBC 5100-1211-1DB04, riconoscibile anche tramite il codice EAN 5702423213498 e il formato compatto con connessioni specifiche di flangia e connettore DIN Pg11.
Verificare il range di regolazione della pressione (-0,2÷4 bar) e la compatibilità elettrica (contatti SPDT con capacità di corrente e tensione specificate). Assicurarsi che il grado di protezione IP65 sia adatto all’ambiente di installazione e che la connessione meccanica a flangia G 1/4” ISO 228-1 sia compatibile con l’impianto.
Non sottovalutare la necessità di un pressostato certificato per applicazioni marine, considerando la resistenza alle vibrazioni e le approvazioni internazionali richieste. Evitare di installare il dispositivo in ambienti con temperature fuori dall’intervallo -40 °C / 85 °C.
Collegamento pressione: 1/4” G, femmina, con flangia (ISO 228-1)
Connessione elettrica: connettore DIN femmina Pg11 (EN 175301-803-A)
Codici e riferimenti: 061B000466, MBC 5100, MBC5100-1211-1DB04
| Voce | Valore |
|---|---|
| Intervallo regolazione | -0,2 ÷ 4 bar |
| Pressione massima di lavoro | 15 bar |
| Pressione di rottura | 30 bar |
| Differenziale max | 0,45 bar |
| Differenziale min | 0,3 bar |
| Connessione pressione | G 1/4” ISO 228-1 Femmina con flangia |
| Connessione elettrica | DIN-plug femmina Pg11 EN 175301-803-A |
| Tipo di contatto | SPDT |
| Corrente nominale (AC15) | 0,5 A a 250 V |
| Corrente nominale (DC13) | 12 W a 125 V |
| Grado di protezione | IP65 |
| Temperatura ambiente | -40 °C ÷ 85 °C |
| Peso netto | 0,246 kg |
| Volume | 0,647 L |
| Certificazioni | CE, ABS, BV, DNV, RoHS, e altre |
Qual è l’intervallo di regolazione del pressostato 061B000466?
Il pressostato regola la pressione nell’intervallo compreso tra -0,2 e 4 bar.
È presente un contatto SPDT con una capacità di corrente fino a 0,5 A in AC a 250 V e 12 W in DC a 125 V.
Il dispositivo ha un grado di protezione IP65, garantendo protezione contro polvere e getti d’acqua.
Quali sono le dimensioni delle connessioni di pressione ed elettrica?
