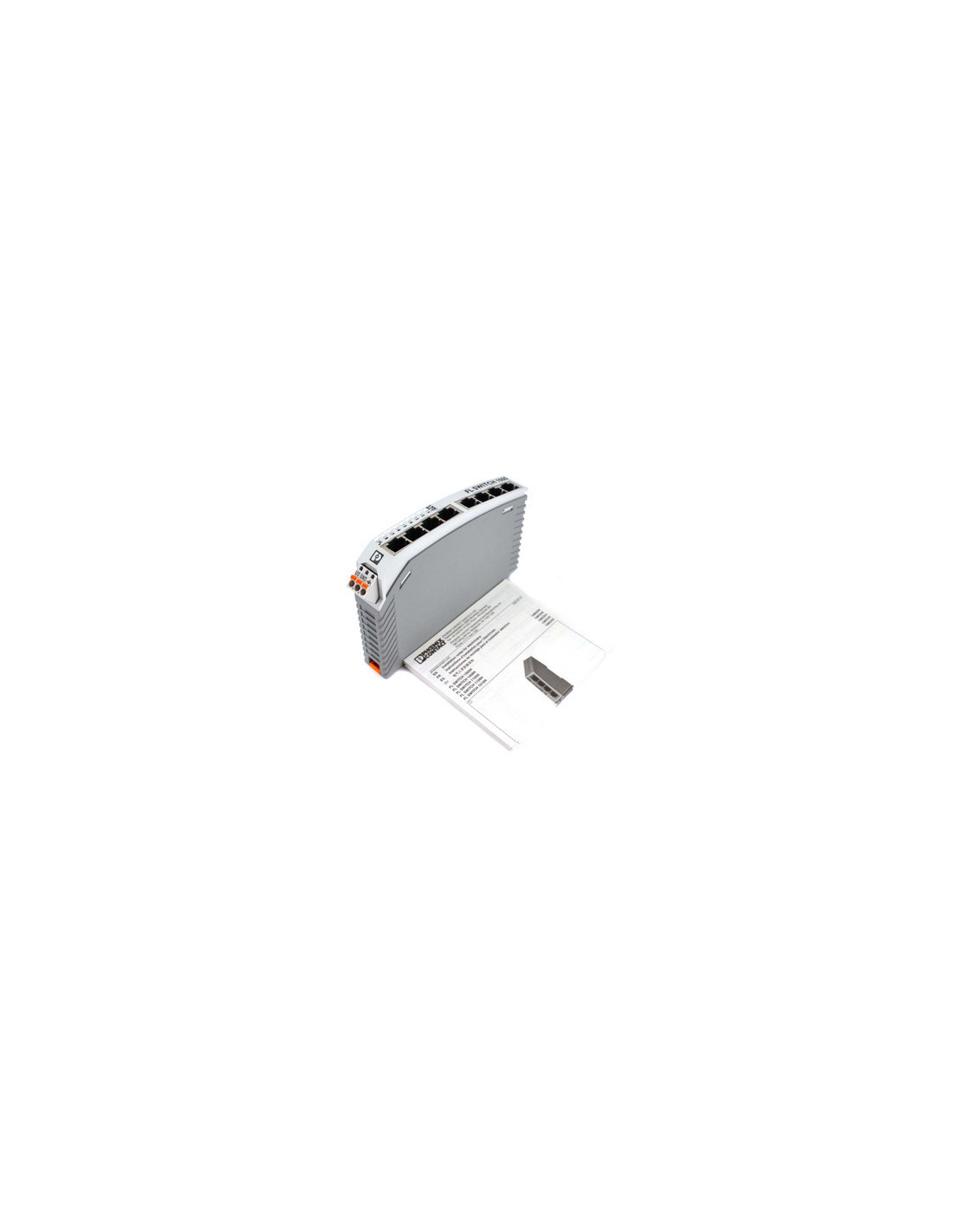

Lo switch industriale Ethernet 1108N è un dispositivo unmanaged progettato per l’integrazione in reti industriali, con otto porte RJ45 per collegamenti gigabit Ethernet da 10/100/1000 Mbps. Consente una trasmissione dati efficiente e affidabile grazie a funzioni di autonegotiation e autocrossing.
Questo switch compatto, con dimensioni di 22,5 mm di larghezza, 140,4 mm di altezza e 92,4 mm di profondità, è montabile su barra DIN, facilitando l’installazione in quadri elettrici industriali. Realizzato in policarbonato rinforzato con fibra, assicura durata e resistenza in ambienti industriali. Dispone di otto porte Ethernet RJ45, tutte capaci di auto-rilevare la velocità di trasmissione e abilitare automaticamente la funzione autocrossing, consentendo connessioni flessibili e immediate senza necessità di configurazioni manuali.
Il dispositivo supporta lo standard IEEE 802.3 con ampie funzionalità, come il QoS (Quality of Service) per la prioritizzazione del traffico e Jumbo Frames fino a 9.216 byte per ottimizzare le comunicazioni. L’alimentazione può avvenire sia a corrente continua (9-32 V DC) sia a corrente alternata (18-30 V AC, 50/60 Hz) con connessione tramite morsetti COMBICON a molla e possibilità di collegare cavi fino a 2,5 mm². L’alta affidabilità è garantita da una vita media elevata (MTTF superiore a 66 anni secondo standard MIL-HDBK-217F) e dalla conformità a molteplici normative EMC e di sicurezza quali UL, FCC e direttive CE.
Il modello 1108N è riconoscibile per le sue otto porte RJ45 gigabit con autonegotiation e autocrossing, la marcatura 1085243 e le dimensioni estremamente compatte di 22,5 x 140,4 x 92,4 mm.
Verificare il range di alimentazione previsto (9-32 V DC o 18-30 V AC) e il tipo di montaggio (DIN rail). Controllare che il dispositivo supporti il livello di protezione IP30 e che possa gestire la velocità Ethernet richiesta senza configurazioni particolari.
Non superare la lunghezza massima di 100 metri per segmento di cavo Ethernet e assicurarsi di utilizzare cavi compatibili con RJ45 e standard IEEE 802.3. Evitare di applicare correnti o tensioni fuori dal range specificato per evitare danneggiamenti.
Applicazioni tipiche Reti Ethernet industriali in automazione di processo
| Voce | Valore |
|---|---|
| Dimensioni (LxAxP) | 22,5 x 140,4 x 92,4 mm |
| Numero porte Ethernet | 8 (RJ45) |
| Velocità trasmissione | 10/100/1000 Mbps |
| Alimentazione DC | 9 V ... 32 V |
| Alimentazione AC | 18 V ... 30 V (50/60 Hz) |
| Consumo massimo corrente | 452 mA (a 9 V DC) |
| Consumo tipico | 54 mA (a 24 V DC) |
| Protezione ambientale | IP30 |
| Temperatura operativa | -10 °C ... 60 °C |
| Supporto QoS | IEEE 802.1p |
| Jumbo Frames | Max 9.216 byte |
| MTTF (MIL-HDBK-217F) | 66,1 anni (100% operativ.) |
Tutte e 8 le porte supportano velocità di 10/100/1000 Mbps con auto negoziazione.
Il dispositivo si monta su barra DIN (DIN rail mounting).
Può essere alimentato in corrente continua da 9 a 32 V o in corrente alternata da 18 a 30 V a 50/60 Hz.
È uno switch unmanaged con funzionalità base e store-and-forward switching mode.
