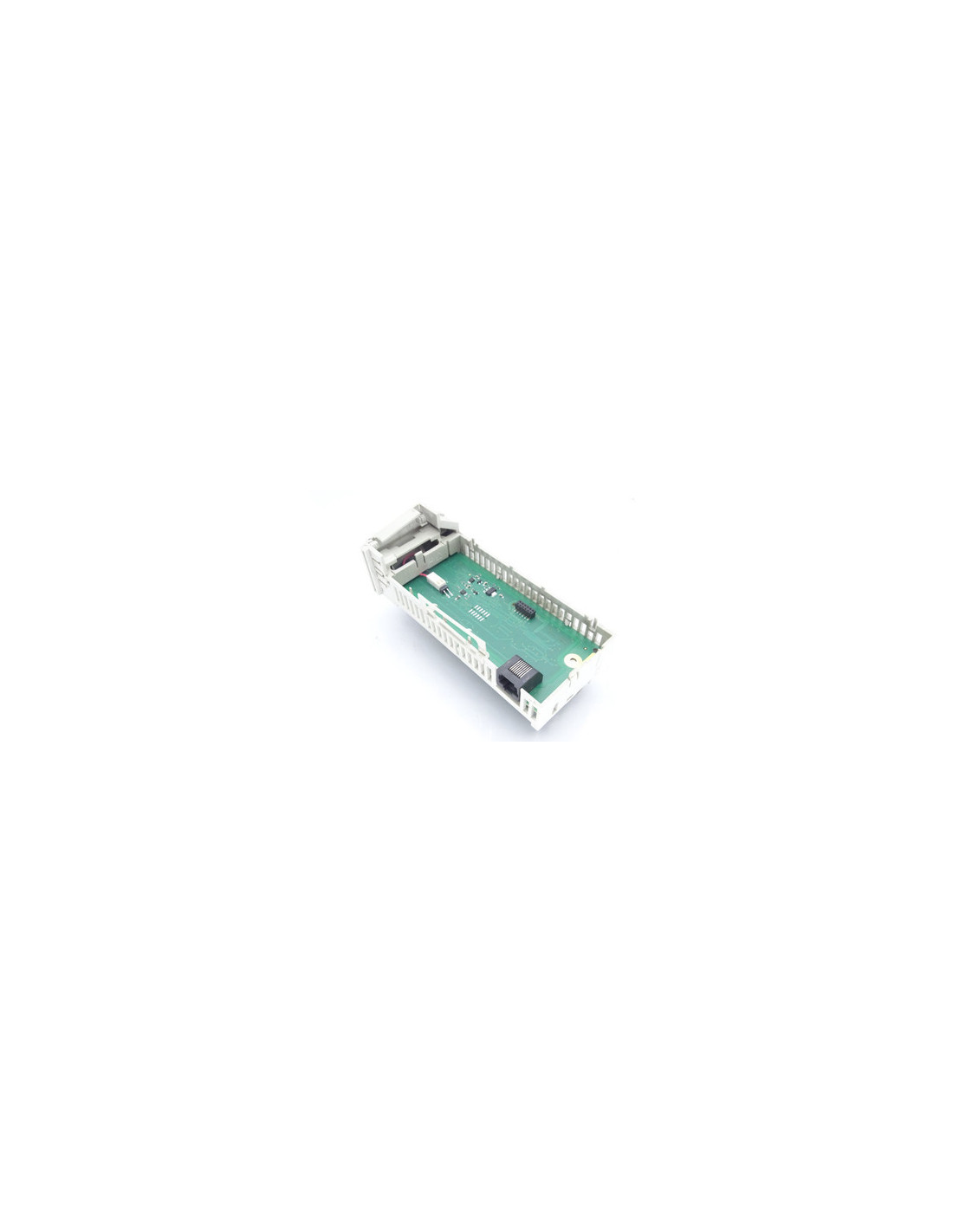

Il modulo 172JNN21032 di Schneider Electric è un serial link option adaptor progettato per la piattaforma Modicon Momentum, volto a facilitare la comunicazione seriale tra dispositivi di automazione industriale. Consente l’integrazione efficiente e affidabile dei sistemi di controllo all’interno di applicazioni industriali complesse.
Il 172JNN21032 è dotato di un singolo porto di comunicazione seriale, con supporto selezionabile tra RS232 e RS485, permettendo la flessibilità necessaria per adattarsi a differenti configurazioni di rete. L’alimentazione avviene a 5 V DC tramite base I/O, con una tolleranza di tensione del ±5%, garantendo stabilità nelle condizioni operative.
Questo componente integra un orologio in tempo reale (RTC) con una precisione di clock pari a ±13 secondi al giorno, assicurando un’elevata affidabilità nella sincronizzazione temporale delle operazioni. La presenza della batteria al litio da 2/3 AA, con una durata stimata di circa 5 anni, consente il mantenimento delle funzionalità anche in assenza temporanea di alimentazione principale.
L’interfaccia elettrica prevede un connettore D-shell da 9 pin specifico per la connessione Modbus Plus. Il prodotto è realizzato in materiale Lexan e conforme alla marcatura CE, rispondendo agli standard di sicurezza e durabilità richiesti in ambito industriale. Un LED di segnalazione comunica lo stato della comunicazione, semplificando il monitoraggio locale.
Il codice Schneider 172JNN21032 contraddistingue questo serial link option adaptor progettato per la serie Modicon Momentum, facilmente riconoscibile dalla singola porta seriale RS232/RS485 e dalla sua configurazione a 9 pin D-shell.
Verificare che l’alimentazione a 5 V DC sia correttamente fornita tramite la base I/O e assicurarsi della presenza di un collegamento compatibile Modbus Plus mediante il connettore D-shell a 9 pin. Controllare lo stato del LED di comunicazione per individuare eventuali problemi nel segnale.
Non superare la tolleranza di tensione del ±5% sull’alimentazione. Evitare di esporre il modulo a condizioni di temperatura o umidità non compatibili (0–60 °C operativi, 5–95% umidità senza condensa) per garantire affidabilità e durata della batteria.
| Voce | Valore |
|---|---|
| Alimentazione nominale ([Us]) | 5 V DC |
| Tolleranza tensione ingresso | ±5% |
| Consumo corrente | 700 mA a 12 V DC |
| Precisione clock | ±13 secondi/giorno |
| Tipo batteria | 2/3 AA litio |
| Durata batteria | Circa 5 anni |
| Materiale | Lexan |
| Dimensioni (HxLxP) | 25 mm × 143,1 mm × 60,06 mm |
| Temperatura operativa | 0–60 °C |
| Umidità relativa | 5–95% senza condensa |
| Grado protezione | IP20 (IEC 529) |
| Peso | 0,08 kg |
Serve come serial link option adaptor per la piattaforma Modicon Momentum, permettendo comunicazioni seriali tramite RS232 o RS485.
Supporta i collegamenti seriali RS232 e RS485, selezionabili secondo le esigenze applicative.
L’alimentazione è fornita a 5 V DC tramite la base I/O, con tolleranza del ±5%.
La batteria al litio di tipo 2/3 AA garantisce fino a 5 anni di autonomia.
