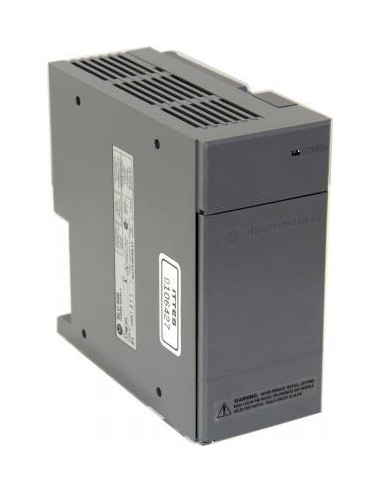

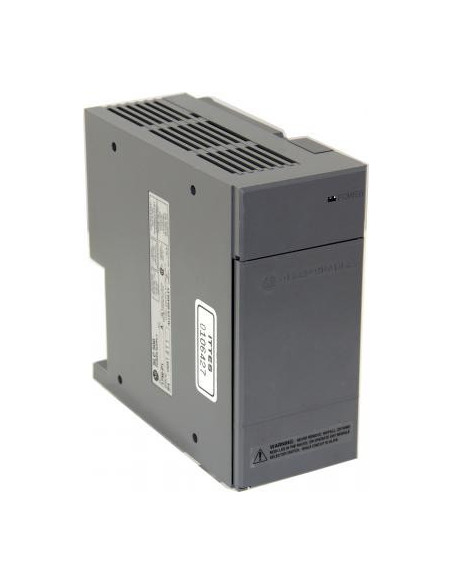

Il modulo 1746-P2 è un alimentatore per sistemi di automazione industriale della serie SLC 500, progettato per garantire alimentazione stabile e protezione integrata ai controller PLC. Questo componente è essenziale per il corretto funzionamento dei rack 1746, assicurando tensioni di uscita regolate per dispositivi di controllo.
L’alimentatore Allen-Bradley 1746-P2 opera con un input di tensione alternata compreso tra 85-132 V AC o 170-265 V AC a frequenze da 47 a 63 Hz. La sua capacità di corrente interna è di 5 A a 5 V DC e 0,96 A a 24 V DC, con una corrente utente disponibile a 24 V pari a 200 mA entro un range di tensione tra 18 e 30 V DC. Il dispositivo è dotato di protezione interna tramite fusibile 1746-F2 o equivalente, volto a prevenire incendi derivanti da cortocircuiti.
La struttura aperta del 1746-P2 prevede l’installazione esclusiva nei chassis della serie 1746, tipicamente nella posizione di sinistra più esterna, senza occupare slot del rack dedicati a moduli logici o di comunicazione. Il modulo include terminali per il collegamento della linea AC, uscita DC e messa a terra, oltre a jumper per la selezione della tensione di alimentazione appropriata.
Una caratteristica importante è il tempo di mantenimento della tensione di uscita in presenza di cali momentanei di tensione in ingresso: 20 ms a pieno carico e fino a 3000 ms a vuoto, consentendo una breve continuità operativa dei processori SLC 500. In condizioni di sottotensione prolungata oltre questo intervallo, i controller si spengono e riprendono automaticamente il funzionamento al ritorno della tensione corretta.
Il modulo supporta un massimo di due conduttori AWG per terminale e richiede protezione da sovracorrente fino a 15 A fornita dall’utente. Per preservare l’integrità elettronica, è consigliata l’installazione di un trasformatore di isolamento per evitare danni da sovratensioni generate da carichi induttivi.
Il 1746-P2 si riconosce tramite il codice specifico impresso sull’etichetta e presenta varianti di serie A, B e C con differenze nelle modalità di protezione contro sovracorrenti e comportamento di recupero.
Verificare la corretta configurazione del jumper per la tensione di ingresso, la presenza di fusibili adeguati (equivalenti al 1746-F2) e l’integrità dei collegamenti elettrici, evitando la connessione o scollegamento con alimentazione attiva per prevenire archi elettrici.
Non eseguire interventi con alimentazione inserita per evitare danni alla backplane. Non trascurare la protezione da sovracorrente e non superare la capacità massima di corrente consentita.
Il 1746-P2 è compatibile esclusivamente con chassis della serie 1746.
Codici e riferimenti: 1746-P2, 1746P2, 1747-P2, 17A6-P2, 17A6P2, I746-P2, I746P2, I7A6-P2, I7A6P2.
Sono disponibili revisioni Series A, B e C, differenziate per gestione delle condizioni di sovracorrente e comportamenti di recupero.
| Voce | Valore |
|---|---|
| Input Voltage | 85-132 V AC / 170-265 V AC |
| Frequenza | 47-63 Hz |
| Corrente a 5 V DC | 5 A |
| Corrente a 24 V DC | 0,96 A |
| Corrente utente a 24 V DC | 200 mA |
| Range tensione uscita 24 V | 18-30 V DC |
| Tempo hold-up | 20 ms (pieno carico), 3000 ms (vuoto) |
| Inrush Current | 20 A |
| Potenza nominale ingresso | 70 W |
| Dimensioni | 5,5 x 2,9 x 5,7 in (14 x 7,4 x 14,5 cm) |
| Peso | 1,1 kg (2,5 lbs) |
| Temperatura operativa | 0-60 °C |
| Fusibile integrato | 1746-F2 o equivalente |
R: Il modulo opera con una tensione alternata compresa tra 85-132 V AC oppure 170-265 V AC a frequenza 47-63 Hz.
D: Come si comporta l’alimentatore in caso di caduta di tensione in ingresso?
