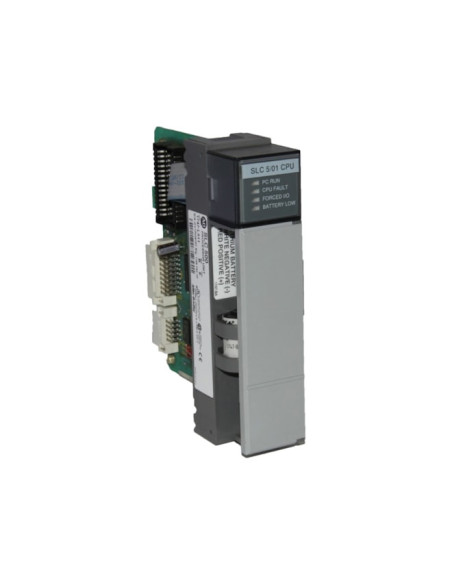

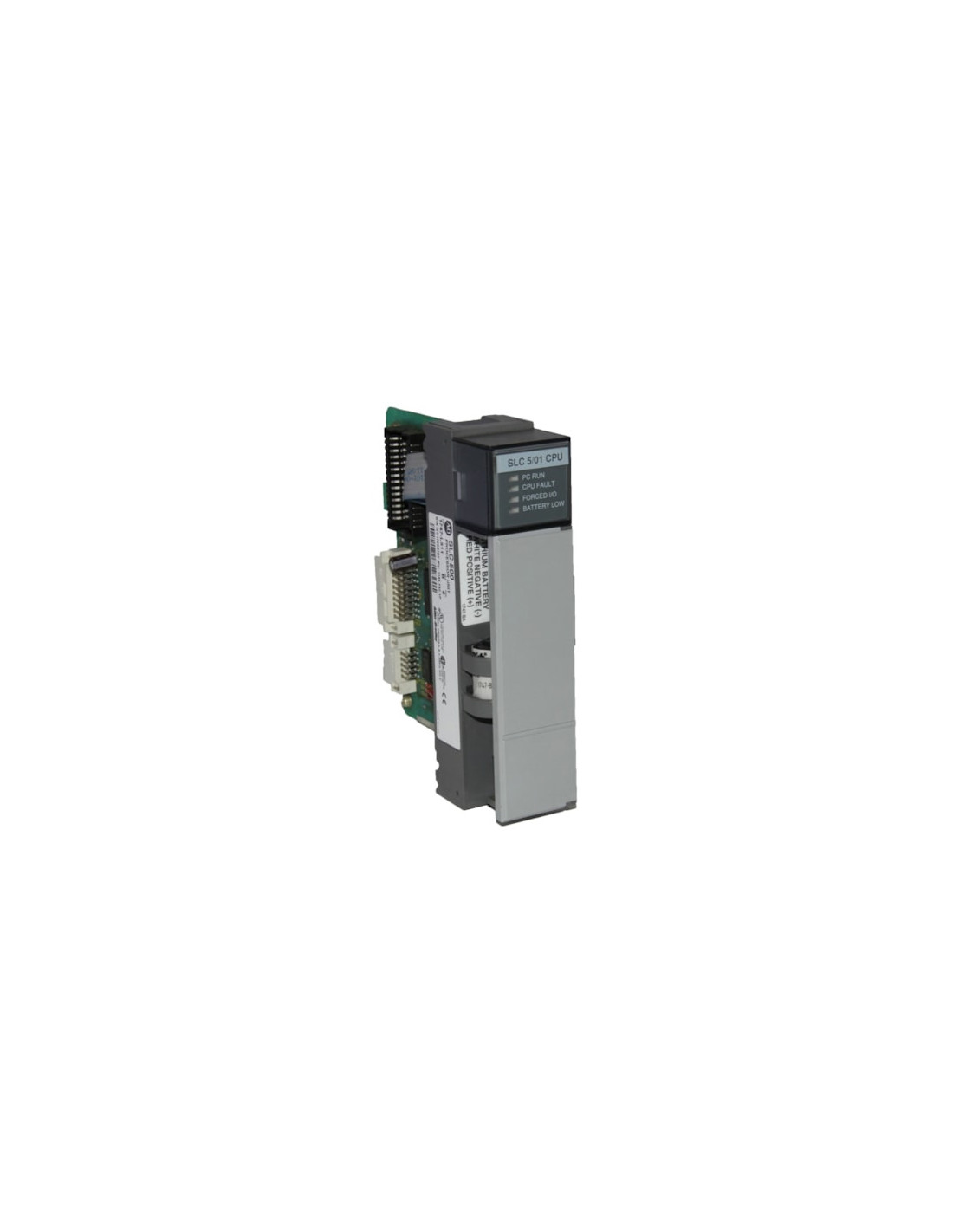

L’Allen-Bradley 1747-L514 è un processore modulo SLC 500, progettato per il controllo e l’automazione industriale in impianti di piccole e medie dimensioni. Questo processore si installa obbligatoriamente nello slot 0 dello chassis 1746 e dispone di una memoria utente da 4K istruzioni.
Il modello 1747-L514 è dotato di una interfaccia di comunicazione DH-485 integrata, che opera in modalità slave nel canale di programmazione, consentendo la connessione con dispositivi compatibili come il modulo convertitore Advanced Interface Converter (1761-NET-AIC). La gestione della memoria è affidata a una RAM supportata da backup con batteria al litio e condensatore, oltre alla possibilità di integrare memorie EEPROM non volatili tramite moduli opzionali (1747-M1, 1747-M2) per memorizzare i programmi anche in assenza di alimentazione. Supporta fino a 30 moduli I/O distribuiti su un massimo di 3 chassis locali, con capacità massima di 960 punti I/O digitali e 480 analogici.
La scansione del programma ha un tempo tipico di 8 ms per mille istruzioni con un tempo di esecuzione delle istruzioni bit di circa 4 µs. Durante interruzioni momentanee di alimentazione, il tempo di risollevarsi varia da 20 ms a 3 secondi, a seconda della capacità di alimentazione presente. Il consumo del backplane è contenuto, con 90 mA a 5 VDC e 105 mA a 24 VDC. Il processore è progettato per operare in un range termico da 0 a 60 °C ed è conforme agli standard industriali CE, UL e C-UL, con elevata immunità ai disturbi elettrici.
Il 1747-L514 è un processore della serie SLC 5/01, riconoscibile dal codice esatto 1747-L514, da installare esclusivamente nello slot 0 degli chassis 1746. Le revisioni possono variare, tra cui le versioni Serie A e B, con relativi codici come 1747-L514/A o 1747-L514/B.
Verificare che il processore venga rimosso o installato con chassis spento per evitare danni o rischi. Assicurarsi che la batteria di backup venga sostituita correttamente anche con il modulo alimentato. Controllare la compatibilità con la memoria non volatile e la presenza di interfacce DH-485.
Non installare il processore in slot diversi dallo slot 0 dello chassis 1746. Evitare rimozioni o inserimenti del modulo con alimentazione attiva. Non trascurare la sostituzione della batteria di backup per la RAM.
Applicazioni tipiche Controllo di macchine automatiche in ambito industriale
Il processore 1747-L514 fa parte della linea SLC 500 e supporta moduli I/O del sistema 1746, con possibilità di connessione a chassis remoti tramite adattatori di comunicazione specifici. La comunicazione è basata su protocollo DH-485 in modalità slave. Le memorie EEPROM opzionali 1747-M1 (1K User Words) e 1747-M2 (4K User Words) si installano tramite il modulo adapter 1747-M5. Codici e riferimenti: 1747-L514, 1747-L514/A, 1747-L514/B, 1746-L514, 1747-L51A.
| Voce | Valore |
|---|---|
| Program Memory | 4K istruzioni |
| Ambiente Operativo | 0-60 °C |
| Consumo Backplane (5V) | 90 mA |
| Consumo Backplane (24V) | 105 mA |
| Program Scan Time | 8 ms / K |
| I/O Max | 960 digitali, 480 analogici |
| Scansione I/O Time | 2.6 ms |
| Numero Max Chassis | 3 |
| Slot disponibili | 30 |
| Interfaccia Comunicazione | DH-485 (slave) |
| Backup Memory | EEPROM con moduli 1747-M1/M2 |
Qual è la memoria utente disponibile sul processore 1747-L514?
La memoria utente è di 4.000 istruzioni.
In quale slot dello chassis 1746 va installato il processore 1747-L514?
Va installato esclusivamente nello slot 0.
Supporta fino a 30 moduli I/O distribuiti su tre chassis locali massimo.
Integra una porta di comunicazione DH-485 in modalità slave per la programmazione.
