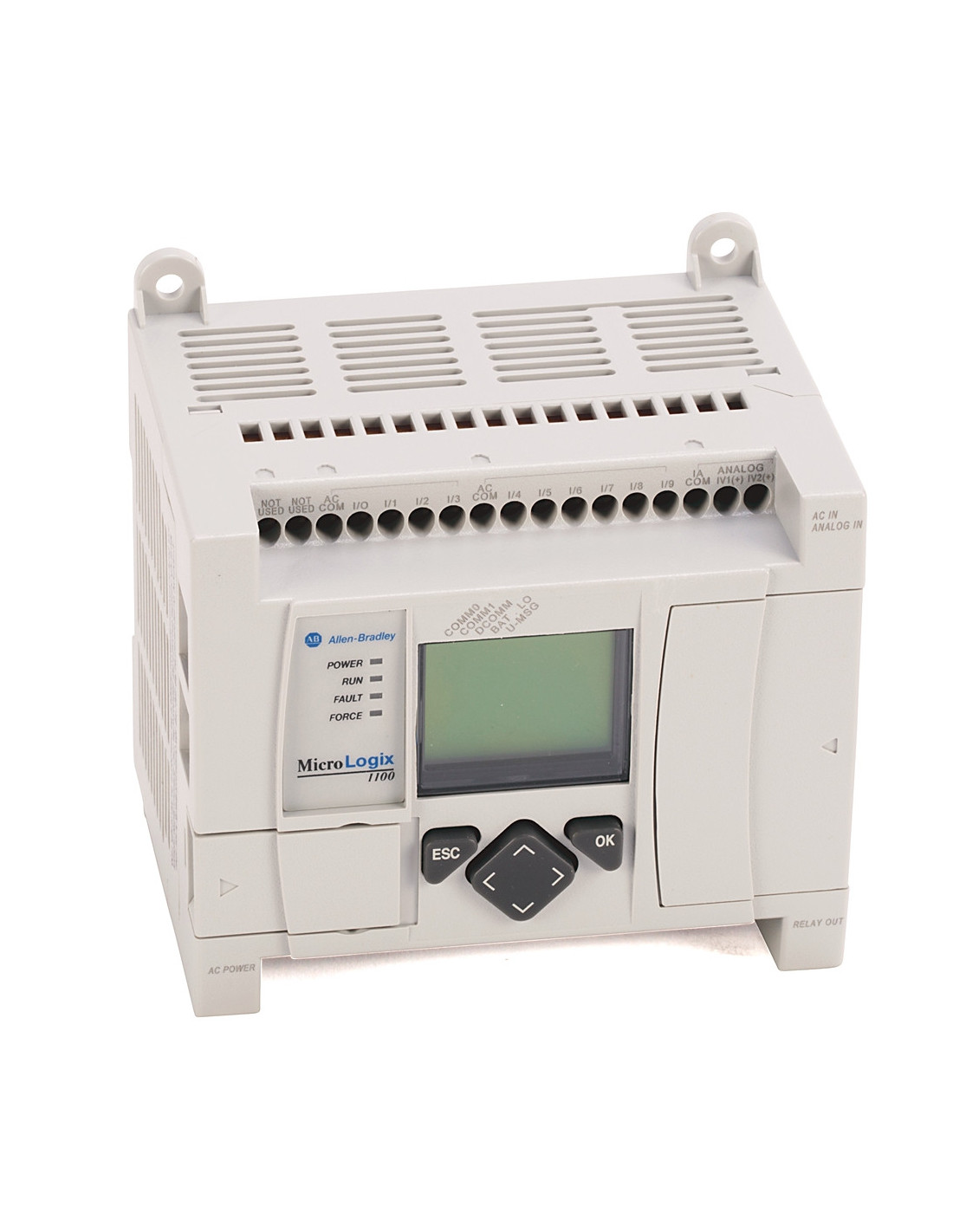

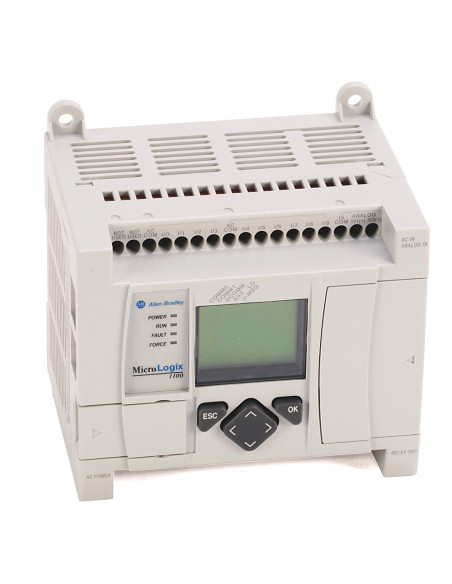

Il controllore programmabile Allen-Bradley 1763-L16AWA, parte della serie MicroLogix 1100, è un PLC compatto progettato per l'automazione industriale con funzionalità integrate di I/O digitali e analogici, porte di comunicazione Ethernet e RS-232/RS-485, ideale per gestire processi di controllo in applicazioni di media complessità.
Il modello 1763-L16AWA presenta un totale di 16 punti I/O, comprendenti 10 ingressi digitali a 120 V AC, 2 ingressi analogici a tensione (0-10 VDC) e 6 uscite relay isolate capaci di commutare carichi fino a 10A. La memoria interna di 8 KB è suddivisa in 4 KB per programmi utente e 4 KB per dati, supportando l’editing online.
La connettività viene assicurata attraverso una porta Ethernet a 10/100 Mbps per la comunicazione EtherNet/IP e una porta combo isolata RS-232/RS-485, che permette l’integrazione con reti di comunicazione industriale basate su protocolli come DF1, DH-485, Modbus RTU e ASCII. L’interfaccia LCD integrata consente la visualizzazione parametri, configurazione e diagnostica direttamente sul dispositivo.
Il controller è alimentato da 120-240 V AC con frequenza operativa tra 47 e 63 Hz e un consumo di 46 VA. Progettato per ambienti industriali, opera in un range di temperatura da -20 a +65 °C con elevata tolleranza a vibrazioni e shock. Include inoltre funzioni di immunità elettromagnetica conformi alle normative EN 61000-4-x.
Il 1763-L16AWA è riconoscibile dal codice preciso riportato sulla targhetta, con varianti Ser A, Ser B e Ser C che indicano revisioni aggiornate del firmware e hardware.
Verificare la compatibilità della tensione di alimentazione (120-240 V AC), il numero e tipo di ingressi/uscite richiesti e la presenza delle porte di comunicazione necessarie (Ethernet e RS-232/485). Assicurarsi che il firmware e la serie del modello corrispondano all'applicazione esistente per evitare incompatibilità software.
Non collegare dispositivi non flottanti alla porta RS-232/RS-485 senza riferimento a massa; evitare l’installazione senza adeguata protezione ambientale per prevenire interferenze elettromagnetiche e guasti dovuti a carichi elettrici eccessivi sui relay.
| Voce | Valore |
|---|---|
| Modello | 1763-L16AWA |
| Punti I/O | 16 (10 digitali, 2 analogici, 6 relay) |
| Alimentazione | 120-240 V AC, 47-63 Hz |
| Memoria | 8 KB totale (4 KB programma, 4 KB dati) |
| Ingressi digitali | 10 a 120 V AC |
| Ingressi analogici | 2 ingressi tensione 0-10 VDC |
| Uscite | 6 relay isolati, 10 A max |
| Comunicazione | Ethernet 10/100 Mbps, RS-232/RS-485 isolata combo |
| Dimensioni | 90 x 110 x 87 mm |
| Temperatura operativa | -20 °C a +65 °C |
| Peso | 0,62 kg |
Domanda: Qual è la tensione operativa per gli ingressi digitali del 1763-L16AWA?
Risposta: Gli ingressi digitali funzionano in un range di 79-132 V AC in stato ON, con un voltaggio OFF tra 0 e 20 V AC.
Domanda: Quali protocolli di comunicazione supporta questo PLC?
Risposta: Supporta DF1, DH-485, Modbus RTU, ASCII e protocollo EtherNet/IP.
Domanda: Quanti ingressi analogici sono presenti e qual è la loro risoluzione?
Risposta: Sono disponibili due ingressi analogici a tensione 0-10 VDC con risoluzione a 10 bit unsigned integer
