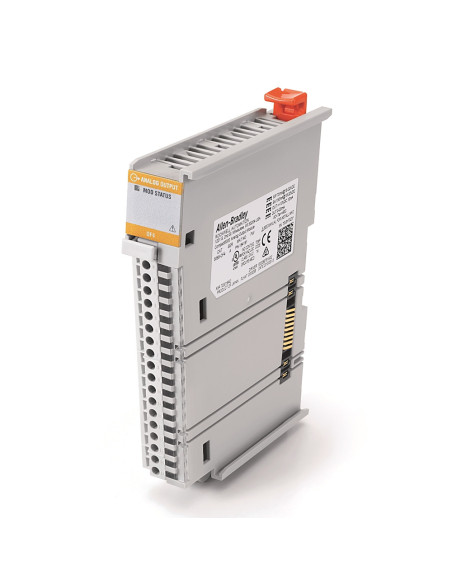

5069-OF4

Il modulo 5069-OF4 è un dispositivo di uscita analogica della serie Allen-Bradley Compact 5000 e CompactLogix, progettato per applicazioni di automazione industriale che richiedono la gestione di segnali analogici multipli. Offre 4 canali di uscita configurabili in modalità tensione o corrente per controllare dispositivi esterni con segnali analogici precisi.

Il modulo supporta uscite analogiche di tensione ±10V, 0...10V, 0...5V e uscite di corrente 0...20 mA o 4...20 mA, con un’accuratezza calibrata dello 0,10% a 25 °C e una risoluzione a 16 bit, garantendo elevata precisione nel controllo dei processi. La conversione digitale-analogica è basata su un R-Ladder DAC monotónico senza codici mancanti, con tempi di risposta di 18 µs in modalità tensione e 1 ms in modalità corrente.

Progettato per installazione su sistemi di controllo Allen-Bradley, dispone di connessioni elettriche a vite o a molla tramite blocchi terminali rimovibili e supporta protezioni contro sovratensioni ±32 V DC e limitazioni in caso di cortocircuito sulle uscite di tensione. Le caratteristiche ambientali includono un funzionamento fino a 60 °C e una resistenza meccanica con vibrazioni fino a 5 G e shock fino a 30 G in opera.

Il prodotto si integra facilmente nei sistemi CompactLogix ed è programmabile tramite software standard per configurare le uscite analogiche in funzione delle esigenze applicative. È dotato di indicatori LED per lo stato del modulo e dei canali per una diagnostica immediata. Con una larghezza di 22 mm e un peso di 175 g, si monta su rotaia DIN conforme a EN50022, ideale per quadri elettrici compatti.
