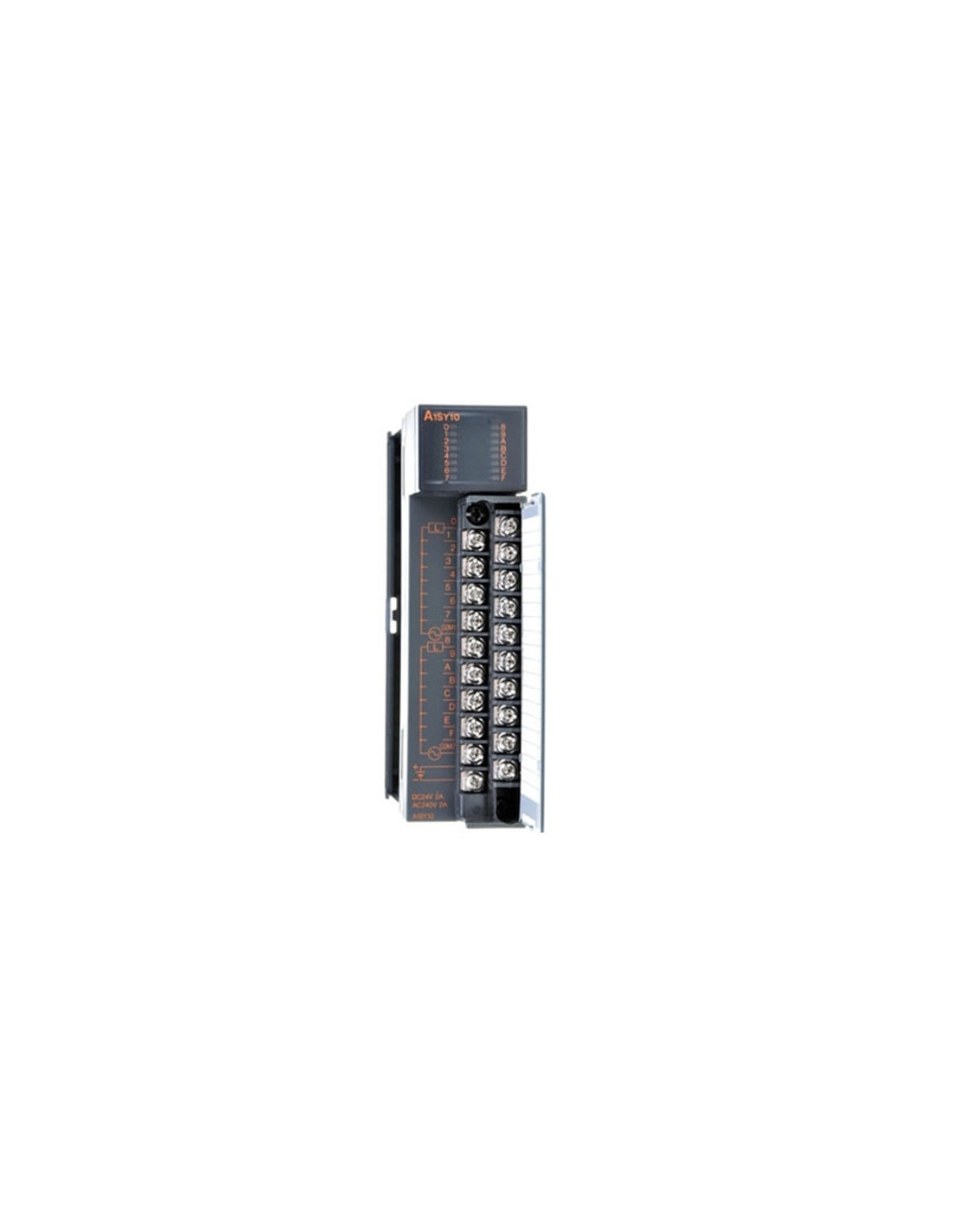

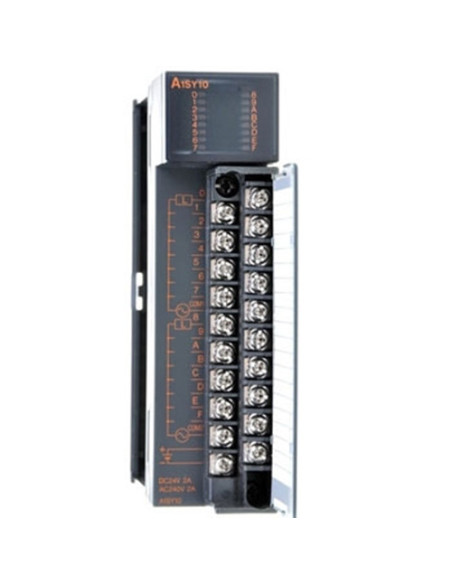

A1SY10

Il modulo A1SY10 è un'unità locale di uscita digitale AC/DC progettata per l'integrazione con la serie MELSEC-A di Mitsubishi Electric. Con i suoi 16 punti di uscita a relè (contatti NO), questo modulo garantisce il controllo affidabile di carichi in corrente alternata e continua in automazione industriale.

Progettato per operare in un intervallo di temperatura ambiente da 0 a 55°C, il modulo A1SY10 presenta un design compatto con dimensioni di 130x34.5x93.6 mm e un peso di 0,25 kg, facilitando l'installazione in quadri elettrici e sistemi PLC. Il dispositivo è caratterizzato da un isolamento fotoelettrico per garantire sicurezza e protezione dal disturbo elettrico.

I punti di uscita consentono la commutazione di carichi fino a 2 A per punto sia a 24 V DC che a 240 V AC con fattore di potenza cosφ=1. Il massimo carico corrente condiviso raggiunge 8 A per ogni terminale comune. La frequenza di commutazione massima arriva fino a 3600 operazioni all'ora, con tempi di risposta rapidi: meno di 10 ms per l'accensione e 12 ms per lo spegnimento.

La connessione esterna avviene tramite un blocco terminale a vite con 20 punti (viti M 3.5), che assicura un montaggio stabile. Per l'alimentazione, il modulo richiede una tensione di 24 V DC con una corrente nominale di circa 90 mA, e si segnala un assorbimento interno di 120 mA a 5 V DC.

Compatibilità e Codici

Il modulo A1SY10 appartiene alla serie MELSEC-A di Mitsubishi Electric e rappresenta un componente standard per automazioni con PLC Mitsubishi. Il part number può essere associato come A1SY10, senza ulteriori varianti menzionate nel materiale disponibile.

Dati rapidi

Caratteristiche tecniche

• 16 uscite digitali a relè con contatti normalmente aperti
• Compatibile con tensioni AC fino a 240 V e DC fino a 24 V
• Corrente nominale 2 A per punto, 8 A per gruppo
• Minimal switching load: 5 V DC e 1 mA
• Connessione tramite blocco terminale vite 20 punti (M3.5)
• Assenza di fusibili o limitatori di sovratensioni integrati
• Isolamento simbolico fotoelettrico per sicurezza elettrica
• Adatto all’uso con PLC della serie MELSEC-A di Mitsubishi

FAQ tecniche

Qual è la capacità massima di corrente per singolo punto di uscita?

La capacità è di 2 A per ogni punto, sia a 24 V DC che a 240 V AC.

Qual è la frequenza massima di commutazione di questo modulo?

La frequenza massima è di 3600 operazioni all'ora.

Quale tipo di isolamento elettrico utilizza il modulo A1SY10?

Il modulo utilizza isolamento fotoelettrico.

Come avviene la connessione elettrica esterna?

La connessione si realizza tramite un blocco terminale a vite da 20 punti con viti M3.5.
