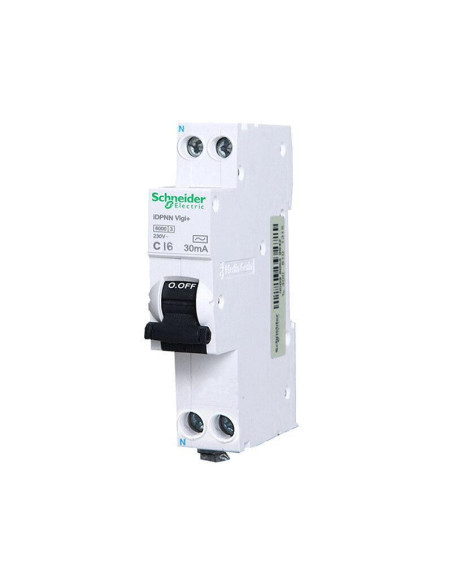

A9D01610 Schneider
L'A9D01610 è un interruttore differenziale modulare con protezione da sovracorrente (RCBO) della serie Acti9 iDPN N Vigi di Schneider Electric. Questo dispositivo combina la protezione contro le sovracorrenti e le correnti differenziali residue, garantendo sicurezza e affidabilità negli impianti elettrici a 110 V AC.
Il dispositivo presenta un polo protetto (1P+N) con corrente nominale di 10A e curva di intervento C, idonea a proteggere circuiti soggetti a correnti di spunto moderate. È dotato di una capacità di interruzione di cortocircuito fino a 6000 A secondo la norma EN/IEC 61009-2-1 e dispone di una protezione differenziale istantanea di tipo A con sensibilità di 30 mA, efficace contro dispersioni di corrente alternata e pulsanti.
La modularità e il montaggio su guida DIN rendono il modello A9D01610 facilmente integrabile in quadri elettrici industriali, residenziali e terziari. Dispone inoltre di un indicatore di guasto sulla faccia frontale per un rapido riscontro visivo in caso di intervento. Le sue caratteristiche garantiscono protezione contro sovraccarichi, cortocircuiti, contatti indiretti e rischi di incendio.
Il prodotto è caratterizzato da un grado di protezione IP20, che diventa IP40 una volta inserito in un contenitore modulare, e garantisce un'elevata durata sia meccanica che elettrica, con cicli di vita fino a 20000 operazioni. Le dimensioni compatte (36 mm di larghezza per 85 mm di altezza e 73 mm di profondità) e il peso contenuto ne facilitano l'installazione e la gestione.
L'A9D01610 è conforme agli standard EN/IEC 61009-2-1 e IEC/EN 60529, assicurando affidabilità e sicurezza nell'uso. È progettato per operare con una tensione nominale di 110 V AC a frequenza di 50 Hz, con isolamento nominale a 400 V e tensione di tenuta agli impulsi fino a 4 kV.
A9D01610, Acti9 iDPN N Vigi, RCBO 1P+N, 10A, curva C, 6000A, tipo A, 30mA, 110VAC
| Voce | Valore |
|---|---|
| Numero poli totali | 2 (1P+N) |
| Numero poli protetti | 1 |
| Tensione nominale operativa (Ue) | 110 V AC |
| Corrente nominale (In) | 10 A |
| Tipo di curva di intervento | C |
| Capacità di interruzione cortocircuito (Icn) | 6000 A |
| Tipo protezione differenziale | Tipo A |
| Sensibilità protezione differenziale | 30 mA |
| Protezione contro sovracorrente | Sì |
| Grado di protezione | IP20 (IP40 in contenitore modulare) |
| Dimensioni (LxAxP) | 36 x 85 x 73 mm |
| Temperatura operativa | -25 °C a 60 °C |
| Durata elettrica e meccanica | Fino a 20000 cicli |
| Frequenza | 50 Hz |
Contattaci per disponibilità e tempi di consegna.
