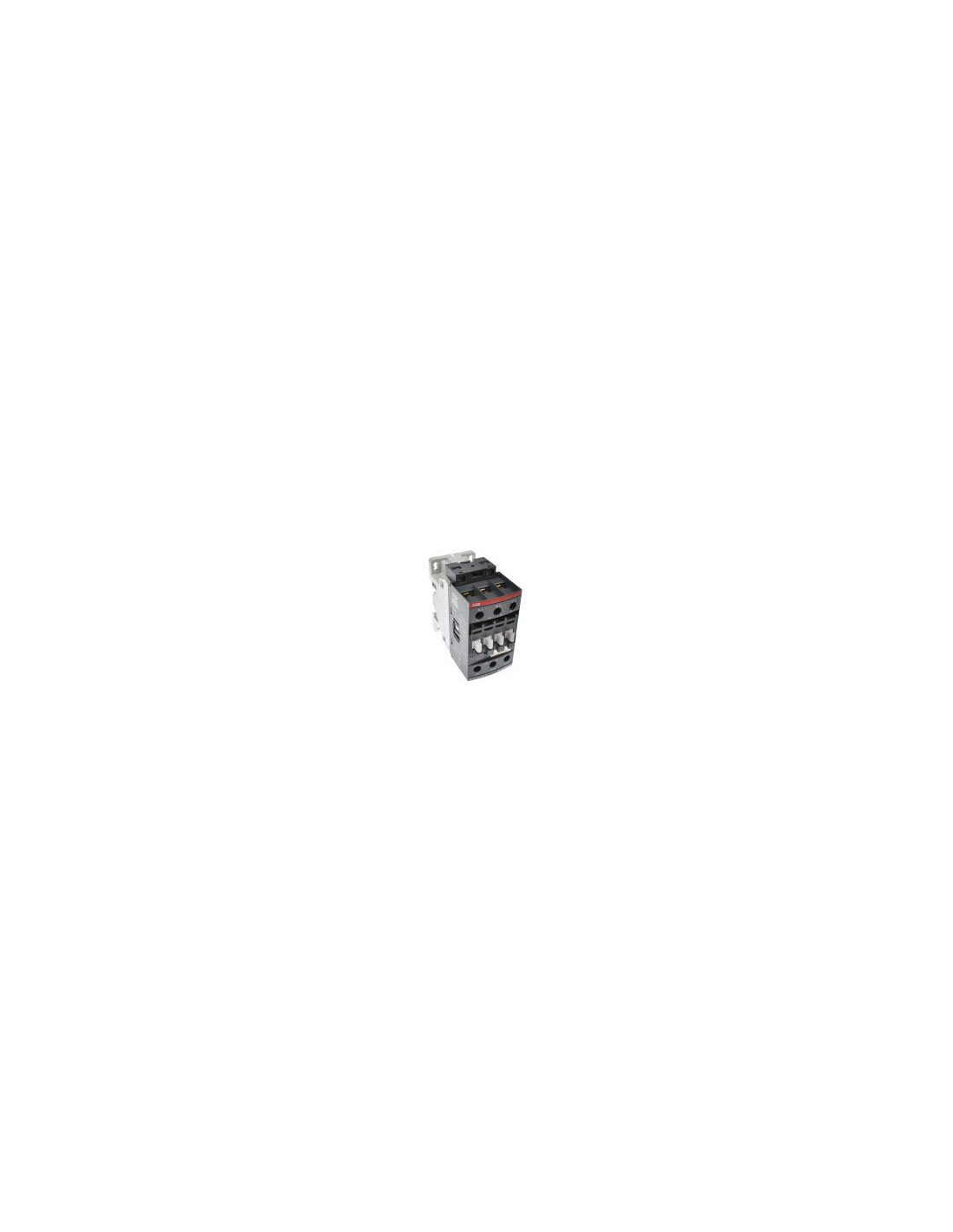

Il contattore AF30-30-00-13 è un dispositivo elettromeccanico tripolare progettato per il controllo di motori trifase in circuiti a potenza fino a 690 V AC e 220 V DC. Adatto per impieghi industriali, è ideale per carichi indivi o leggermente induttivi grazie alla sua configurazione non invertente e terminali a vite.
Il contattore fa parte della serie AF, caratterizzata da un'interfaccia elettronica della bobina che consente tensioni di controllo variabili tra 24 e 500 V AC/DC. Questo modello specifico supporta una tensione nominale della bobina compresa tra 100 e 250 V AC o DC, garantendo flessibilità nell'integrazione in diverse applicazioni globali senza necessità di sostituire la bobina.
Dotato di contatti principali a 3 poli normalmente aperti (3NO), il dispositivo supporta correnti nominali di 33 A per il controllo motore sotto normativa UL (AC3) e fino a 50 A per uso generico (AC1). La presenza di un contatto ausiliario normalmente chiuso incorporato, con contatto speculare conforme alla norma IEC 60947-4-1, assicura funzionalità aggiuntive di controllo e sicurezza nell'impianto.
L'energia assorbita dalla bobina è ridotta, con un consumo di mantenimento fino a 1,7 W, mentre la presenza di soppressione integrata dei picchi di tensione protegge il circuito da sovratensioni, migliorandone l'affidabilità e la durata. I terminali a vite agevolano le operazioni di cablaggio e manutenzione, mentre la struttura compatta garantisce un peso netto di circa 0,72 libbre.
Il modello AF30-30-00-13 si riconosce facilmente dal codice riportato sulla targhetta. È un contattore a 3 poli non invertente con tensione della bobina compresa tra 100 e 250 V AC/DC e collegamenti a vite.
Verificare la corrispondenza della tensione di alimentazione della bobina (100-250 V AC/DC), il numero di poli (3NO) e i valori di corrente nominali (33 A AC3, 50 A AC1) per assicurare la compatibilità con l'applicazione esistente.
Non utilizzare bobine con tensioni diverse da quelle indicate per evitare malfunzionamenti. Assicurarsi che l'applicazione sia idonea per carichi non o poco induttivi e che il cablaggio con terminali a vite sia eseguito correttamente per prevenire disconnessioni o cortocircuiti.
Il contattore AF30-30-00-13 appartiene alla famiglia AF, serie AC di tipo non invertente IEC, con compatibilità UL e certificazioni cULus. Supporta tensioni di bobina da 100 a 250 V AC/DC e connessioni tramite terminali a vite. È presente in diverse configurazioni per coprire ampia gamma di tensioni di controllo da 24 a 500 V AC/DC.
Codici e riferimenti: AF30-30-00-13, AF 30 3P CONTR, 1SBL277001R1300
| Voce | Valore |
|---|---|
| Tipo | AC Non-Reversing IEC |
| Numero poli | 3NO |
| Tensione bobina nominale | 100-250 VAC/DC |
| Corrente generale AC1 | 50 A |
| Corrente motore UL AC3 | 33 A |
| Tensione circuito di alimentazione | fino a 690 V AC / 220 V DC |
| Tipo bobina | Elettronica |
| Contatto ausiliario | 1 N.C. integrato (mirror contact) |
| Connessioni | Vite |
| Peso netto | 0.72 lbs (circa 327 g) |
Contattaci per disponibilità e tempi di consegna.
