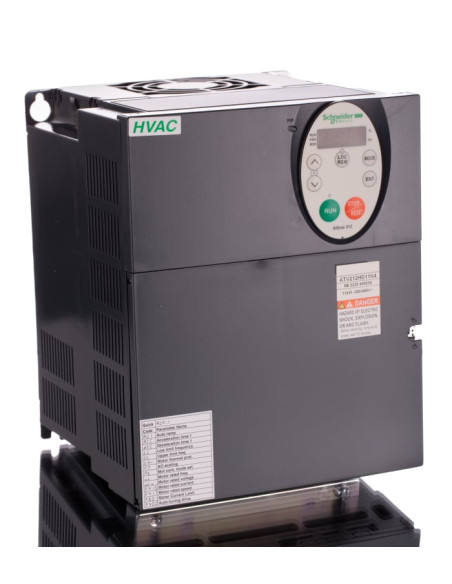

ATV212HD11N4 Schneider

Il variatore di frequenza Altivar 212 modello ATV212HD11N4 è progettato da Schneider Electric per il controllo di motori asincroni trifase fino a 11 kW (15 hp) con alimentazione da 380 a 480 V AC. Grazie alla tecnologia di riduzione degli armonici integrata e al filtro EMC incorporato, questo drive garantisce un funzionamento efficiente e conforme alle normative internazionali di compatibilità elettromagnetica.

Il design compatto, con dimensioni di 180 mm di larghezza, 232 mm di altezza e 170 mm di profondità, e un peso di 6,45 kg, consente un facile montaggio su pannelli in posizione verticale con quattro fori di fissaggio. L'indice di protezione IP21 lo rende adatto ad ambienti industriali con moderata esposizione a polvere e gocce d'acqua.

La serie Altivar 212 si distingue per la sua adattabilità a diverse applicazioni di gestione fluidi nel settore terziario, come HVAC, pompe, ventilatori e compressori, offrendo un controllo preciso del torque variabile e un risparmio energetico fino al 70% rispetto ai sistemi di controllo tradizionali.

Le funzioni integrate facilitano l'integrazione nei sistemi di automazione degli edifici attraverso protocolli standard come Modbus, BACnet, METASYS N2 e APOGEE FLN. Inoltre, è possibile aggiungere una scheda di comunicazione opzione LonWorks per ampliare le possibilità d'interfaccia.

Applicazioni tipiche

• Ventilatori di mandata e ripresa HVAC
• Torre di raffreddamento
• Pompe industriali e pompe per acqua domestica
• Compressori

Compatibilità e interfacce

Il variatore supporta alimentazione trifase 380-480 V, con protocolli di comunicazione integrati Modbus, BACnet, METASYS N2, APOGEE FLN e opzione LonWorks. L'interfaccia utente comprende un display LED con messaggi di diagnosi in tre lingue, e un interruttore locale/remoto per un rapido avvio.

Codici e riferimenti: ATV212HD11N4, ATV212 HD11N4, Altivar 212

Specifiche e caratteristiche principali

• Potenza nominale: 11 kW / 15 hp
• Corrente nominale: 22,5 A
• Frequenza di alimentazione: 50-60 Hz con tolleranze
• Protezione: IP21
• Filtro EMC integrato
• Riduzione armonica integrata elimina necessità di reactor di linea
• Dimensioni compatte per risparmio spazio in pannello
• Compatibile con standard IEC/EN 61800-5-1 e 61800-3
• Certificazioni CE, UL, CSA, C-Tick, NOM
• Temperatura di esercizio: -10 °C a 40 °C
• Montaggio verticale con tolleranza ±10°
• Rilevamento istantaneo guasti come rottura cinghia, fase mancante, pompa a secco
• Monitoraggio consumi energetici integrato

Dati rapidi

FAQ tecniche

Quali motori supporta ATV212HD11N4?

È progettato per motori asincroni trifase fino a 11 kW/15 hp.

Qual è il grado di protezione del variatore?

Il prodotto ha un indice di protezione IP21.

Quali protocolli di comunicazione sono integrati?

Modbus, BACnet, METASYS N2, APOGEE FLN e opzione LonWorks.

È necessario installare filtri esterni per ridurre gli armonici?

No, la tecnologia antiarmonica è integrata, eliminando la necessità di reactor di linea o choke DC.

Contattaci per disponibilità e tempi di consegna.
