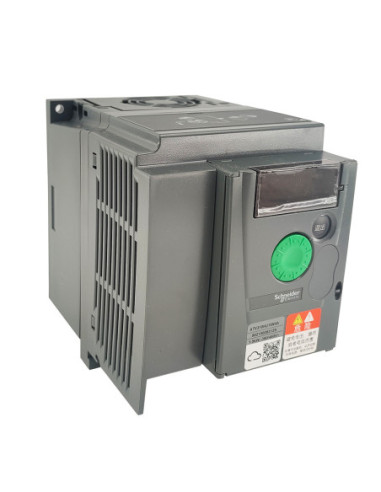

L'ATV310HU15N4A è un inverter di frequenza (VFD) prodotto da Schneider Electric, parte della serie Altivar 310. Progettato per il controllo di velocità di motori asincroni trifase, offre potenza nominale da 1,5 kW (2 hp) e alimentazione trifase da 380 a 460 V, adattandosi a molteplici applicazioni industriali.
Questo inverter garantisce una gestione efficiente e precisa della velocità motore grazie a un'uscita a frequenza variabile da 0,5 a 400 Hz e una corrente continua nominale di 4,1 A. L'intervallo di frequenza di commutazione è regolabile da 2 a 12 kHz, offrendo flessibilità operativa per ottimizzare prestazioni e rumorosità elettrica.
Il dispositivo integra la comunicazione Modbus RS-485 con interfaccia RJ45, supportando velocità di trasmissione da 4800 a 38400 bit/s e indirizzi da 1 a 247, facilitando il monitoraggio e l'integrazione nei sistemi di automazione industriale.
Dotato di ingressi e uscite analogiche e digitali, l'ATV310HU15N4A presenta un ingresso analogico configurabile 0-10 V o 0-20 mA, quattro ingressi digitali a 24 V, un'uscita analogica e due uscite digitali (una logica e una relè C/O) per un controllo adattabile e sicuro.
La protezione avanzata comprende sovratensione, sottotensione, sovracorrente, cortocircuito, protezione termica del motore (I²t) e mancanza di fase. L'inverter è inoltre dotato di raffreddamento integrato con ventola e dissipatore di calore per mantenere la stabilità operativa anche in condizioni gravose.
Questo modello è parte della serie Altivar 310 e si riferisce specificamente al codice ATV310HU15N4A senza filtro EMC integrato. Supporta protocolli di comunicazione Modbus RTU tramite RS-485 con connettore RJ45.
Codici e riferimenti: ATV310HU15N4A, Altivar 310, VFD Schneider 1.5 kW, 380-460 V, trifase
| Voce | Valore |
|---|---|
| Potenza motore | 1.5 kW (2 HP) |
| Tensione di alimentazione | 380-460 V trifase |
| Corrente nominale in uscita | 4.1 A |
| Frequenza di uscita | 0.5 - 400 Hz |
| Frequenza di commutazione | 2 - 12 kHz (regolabile) |
| Protocolli comunicazione | Modbus RS-485 (RJ45) |
| Ingressi analogici | 1 (0-10 V / 0-20 mA) |
| Ingressi digitali | 4 (24 V) |
| Uscite analogiche | 1 (0-10 V / 0-20 mA) |
| Uscite digitali | 2 (1 logica, 1 relè C/O) |
| Protezione | Sovratensione, sottotensione, sovracorrente, cortocircuito, termica motore, mancanza fase |
| Peso | 1.1 kg |
| Dimensioni | 15 × 10.5 × 14 cm |
Contattaci per disponibilità e tempi di consegna.
