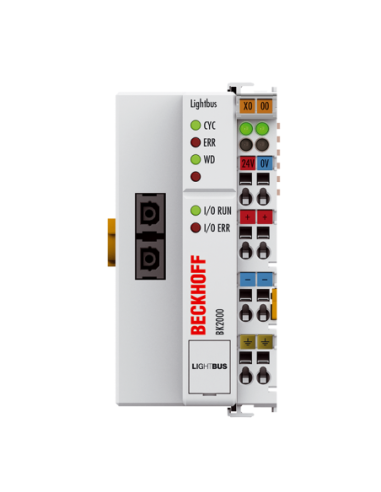

Il BK2000 di Beckhoff è un Lightbus Bus Coupler progettato per collegare il sistema Lightbus ai blocchi terminali elettronici modulari. È possibile espandere fino a 64 terminali in un unico sistema, facilitando la gestione modulare di segnali digitali e analogici.
Il BK2000 riconosce automaticamente i terminali collegati e genera la mappatura degli ingressi e uscite direttamente nell'immagine di processo, mantenendo separate le comunicazioni per ingressi e uscite e gestendo più byte se necessario. Questo dispositivo utilizza il sistema di comunicazione fibre ottiche Lightbus, con trasferimento dati ad alta velocità di 2,5 Mbaud, e supporta una struttura a anello con fino a 254 stazioni.
La trasmissione sfrutta tubi ottici APF (fibra plastica da 1000 µm) o HCS (fibra da 200 µm), garantendo distanze di comunicazione fino a 45 m con fibra APF e 300 m con fibra HCS. La velocità elevata di trasmissione (ad esempio 0,26 ms per 10 moduli con I/O a 32 bit) assicura risposte rapide senza sovraccarichi di rete.
Il dispositivo opera con alimentazione a 24 V DC (con tolleranza -15%/+20%) e supporta un massimo di 1750 mA per l'alimentazione K-bus, con isolamento elettrico a 500 V tra contatti di alimentazione e tensione di esercizio. Il BK2000 risponde alle direttive EMC e a standard internazionali, inclusi ATEX, IECEx e altre certificazioni di sicurezza industriale.
| Voce | Valore |
|---|---|
| Numero massimo di terminali bus | 64 |
| Byte massimo input/output fieldbus | 512/512 |
| Ingressi/uscite digitali | 512 |
| Ingressi/uscite analogici | 128 |
| Velocità di trasmissione dati | 2.5 Mbaud |
| Tipo di connessione bus | 2 x connettori fibra ottica standard (Z1000, Z1010) |
| Alimentazione | 24 V DC (-15%/+20%) |
| Corrente di ingresso | 70 mA + (corrente totale K-bus)/4, 500 mA max. |
| Isolamento elettrico | 500 V (contatti di alimentazione / tensione di esercizio) |
| Distanza tra stazioni | 45 m APF, 300 m HCS |
| Tempo di trasmissione dati | 0.26 ms per 10 moduli (32 bit I/O) |
| Temperatura di esercizio | 0°C a +55°C |
| Dimensioni (L x A x P) | 51 x 100 x 69 mm |
| Peso | circa 150 g |
