Il modulo di alimentazione BMXCPS3500 Schneider è progettato per la gamma Modicon X80, offrendo alimentazione stabile e affidabile per moduli I/O, processori e sensori industriali. Supporta una tensione di ingresso da 100 a 240 V AC e fornisce un'uscita DC a 24 V con una potenza fino a 36 W.
Il BMXCPS3500 è un alimentatore AC potenziato adatto a sistemi di automazione industriale, con un intervallo di tensione di ingresso compatibile con i principali sistemi elettrici globali. L'unità eroga una tensione continua di 24 V DC a una corrente fino a 0,9 A, offrendo fino a 31,2 W per alimentare moduli, processori e sensori.
Dotato di protezione IP20, il modulo protegge da ingressi accidentali di oggetti solidi superiori a 12,5 mm, garantendo sicurezza nell'impiego industriale indoor. L'installazione avviene tramite un design a cage mount, che consente un montaggio sicuro e ordinato su guide DIN, assicurando stabilità e facile integrazione negli armadi di controllo.
Il modulo gestisce correnti di spunto elevate (inrush) di 30 A a 120 V e 60 A a 240 V, prevenendo sovraccarichi durante l'avvio. Inoltre, la presenza di LED di stato indica il corretto funzionamento della tensione di rack e dei sensori. Il consumo energetico è contenuto, con una dissipazione di potenza di 8,5 W.

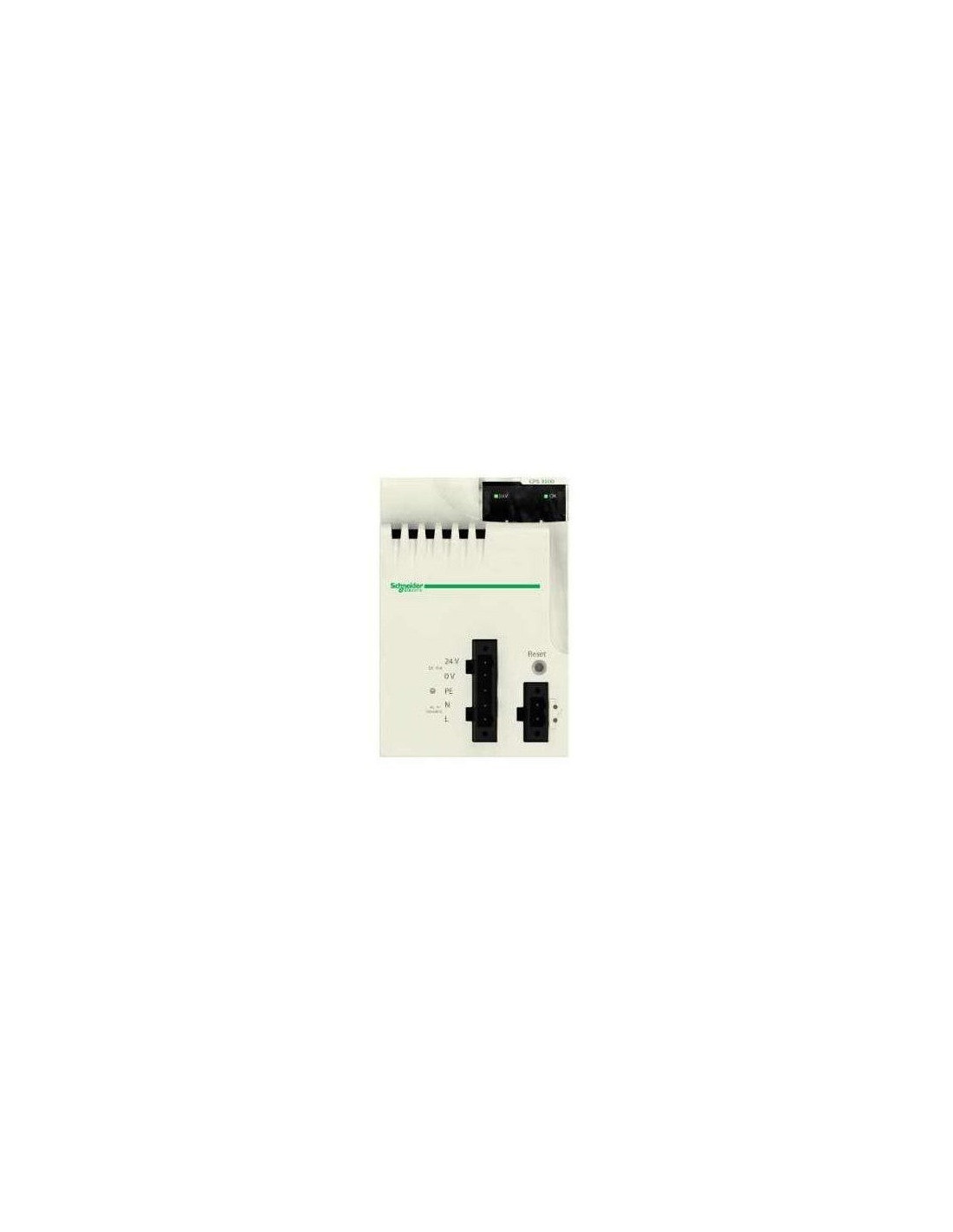

Il part number esatto è BMXCPS3500, appartenente alla famiglia Modicon X80 di Schneider Electric. L'etichetta del modulo riporta chiaramente questa sigla e la tensione di ingresso 100-240 V AC.
Verificare il corretto range di tensione in ingresso, assicurarsi che il carico non superi la potenza nominale di 36 W e accertarsi del tipo di connettori presente: un connettore per linea di alimentazione, terra protettiva e ingresso sensore a 24 V DC più un connettore per il relè di allarme.
Non superare il carico nominale e non esporre il modulo a condizioni ambientali umide o polverose oltre la protezione IP20, che non è impermeabile. Evitare anche di installare in ambienti con urti meccanici superiori a 30 gn.
Compatibile con la serie Modicon X80, in particolare con le piattaforme M340 e M580 di Schneider Electric.
Codici e riferimenti: BMXCPS3500, BMX-CPS-3500
| Voce | Valore |
|---|---|
| Tensione di ingresso | 100-240 V AC (85-264 V max) |
| Uscita DC | 24 V DC |
| Potenza massima | 36 W |
| Corrente uscita | 0,9 A (31,2 W per moduli/processori), 15 W a 3,3 V DC per logica |
| Protezione | IP20 |
| Dissipazione potenza | 8,5 W |
| Frequenza | 47-63 Hz |
| Resistenza agli urti | 30 gn |
| Dimensioni | 242,4 mm x 35 mm x 110 mm |
Fornire alimentazione DC stabile a 24 V per moduli I/O, processori e sensori della gamma Modicon X80 di Schneider.
Accetta un range da 100 a 240 V AC, con un massimo accettato fino a 264 V.
Attraverso due LED verdi che segnalano la corretta tensione sul rack e sui sensori.
IP20, che protegge da corpi solidi superiori a 12,5 mm, e certificazioni di sicurezza e compatibilità elettromagnetica secondo le normative europee.
Contattaci per disponibilità e tempi di consegna.
