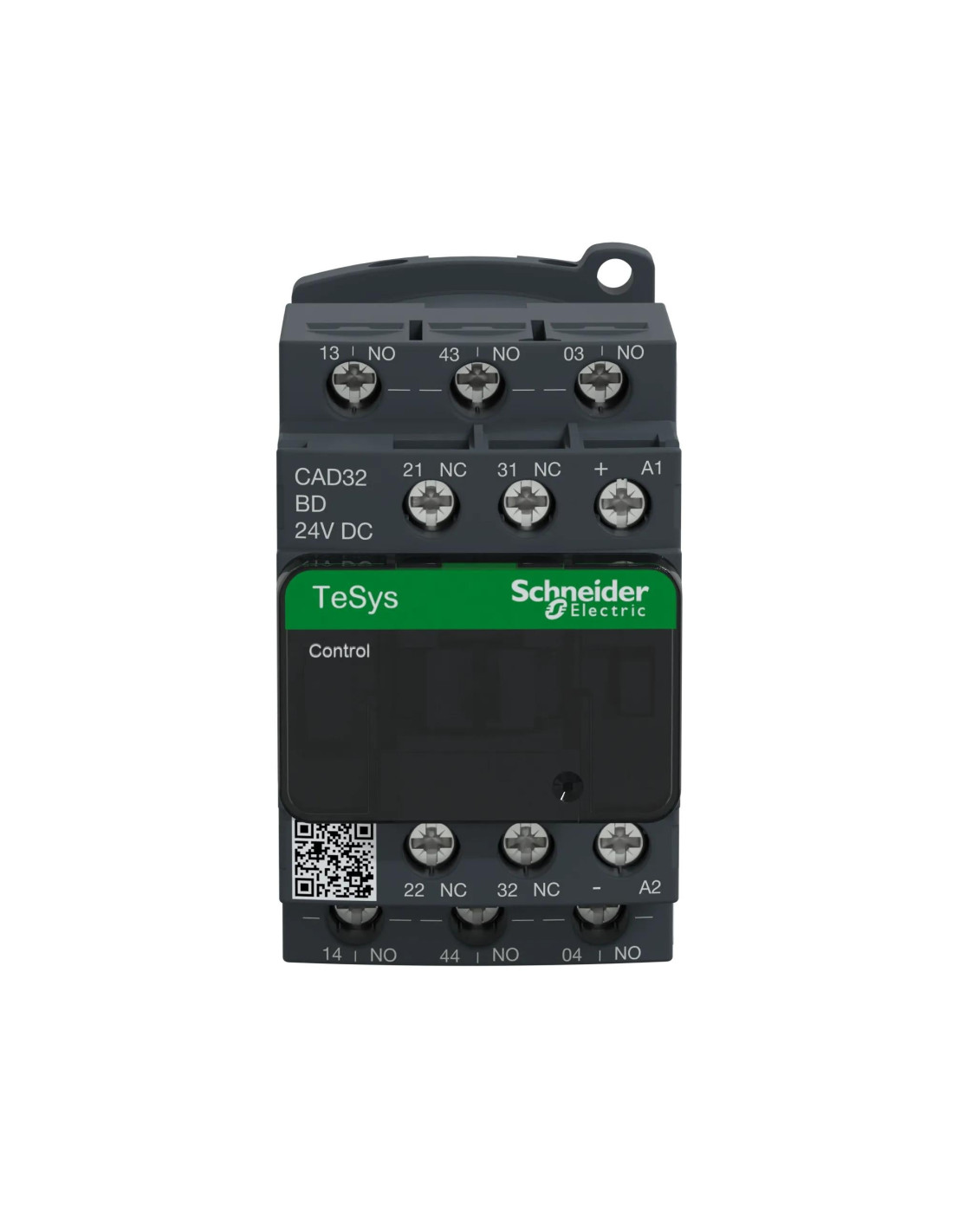

Il relè di controllo CAD32BD di Schneider Electric fa parte della serie TeSys D, progettato per applicazioni industriali di controllo con bobina a 24 V DC. Offre una configurazione di contatti 5 poli con 3 contatti normalmente aperti (NO) e 2 normalmente chiusi (NC), in grado di gestire carichi elettromagnetici AC-15 e DC-13 fino a 10 A a 690 V.
Questo relè di tipo IEC è adatto per il montaggio su barra DIN da 35 mm o su pannello e garantisce isolamento e durata affidabile grazie ai contatti in argento-nichel. Le dimensioni compatte (45 mm di larghezza, 95 mm di profondità e 99 mm di altezza) lo rendono idoneo all'integrazione in quadri elettrici industriali con spazi limitati.
La capacità di commutazione A600/Q600 conferma la sua compatibilità con applicazioni di controllo elettromagnetico complesse, mentre il range di temperatura operativa compreso tra -40 e +70 °C assicura funzionalità stabile in ambienti industriali difficili. È dotato di morsetti a vite per un collegamento sicuro e affidabile, ed è conforme a molteplici certificazioni di sicurezza e compatibilità, tra cui CE, UL e CSA.
Famiglia: TeSys D Series
Configurazione contatti: 3 NO + 2 NC (3 Form A/2 Form B)
Tensione di controllo: 24 V DC
Montaggio: barra DIN 35 mm o pannello
Connessioni: morsetti a vite
Standard di riferimento: IEC Certified, CE Marked, UL Listed, CSA Certified
Codici e riferimenti: CAD32BD, CAD 32BD, CAD-32BD
| Voce | Valore |
|---|---|
| Contatto | 3NO + 2NC |
| Corrente nominale | 10 A a 690 VAC / 0.2 A a 240 VDC |
| Tensione bobina | 24 V DC |
| Dimensioni | 45 mm (L) x 95 mm (P) x 99 mm (H) |
| Serie | TeSys D |
| Montaggio | DIN rail / pannello |
| Temperatura operativa | -40 °C a +70 °C |
| Tipo di collegamento | Morsetti a vite |
Il relè presenta 5 contatti: 3 normalmente aperti (NO) e 2 normalmente chiusi (NC).
Il CAD32BD funziona con una bobina a 24 V DC.
Può gestire carichi fino a 10 A a 690 V AC e 0,2 A a 240 V DC.
Questo componente si installa su barra DIN da 35 mm o su pannello mediante morsetti a vite.
Contattaci per disponibilità e tempi di consegna.
