Il CCT15854 di Schneider Electric è un interruttore orario digitale programmabile della serie Acti9 IHP, concepito per automatizzare l'accensione e lo spegnimento di carichi elettrici secondo programmi giornalieri o settimanali. Essenziale per il controllo temporizzato in applicazioni industriali e civili, garantisce precisione e affidabilità con una gestione intuitiva tramite display LCD.
Questo interruttore orario digitale a singolo canale offre programmazione settimanale con 56 operazioni di commutazione, consentendo la gestione autonoma di carichi fino a 16A e 250VAC. La sua alimentazione avviene tramite tensione di rete alternata compresa tra 196 e 253 V, con frequenza operativa tra 50 e 60 Hz.
La memoria interna assicura la conservazione dei programmi e dell'ora per almeno 10 anni, anche in assenza di alimentazione, grazie a una batteria di backup integrata. A garanzia di un utilizzo sicuro e protetto, il dispositivo è dotato di codice PIN per la sicurezza della programmazione e di protezione IP20 per l'installazione in quadro elettrico su guida DIN.
L'unità è compatta con larghezza di 18 mm (due moduli da 9 mm ciascuno) e integra funzioni evolute come la commutazione automatica tra ora legale e solare, un display LCD per guida utente e la funzione di assenza temporanea, facilitando così la gestione di impianti di riscaldamento, illuminazione e ventilazione.

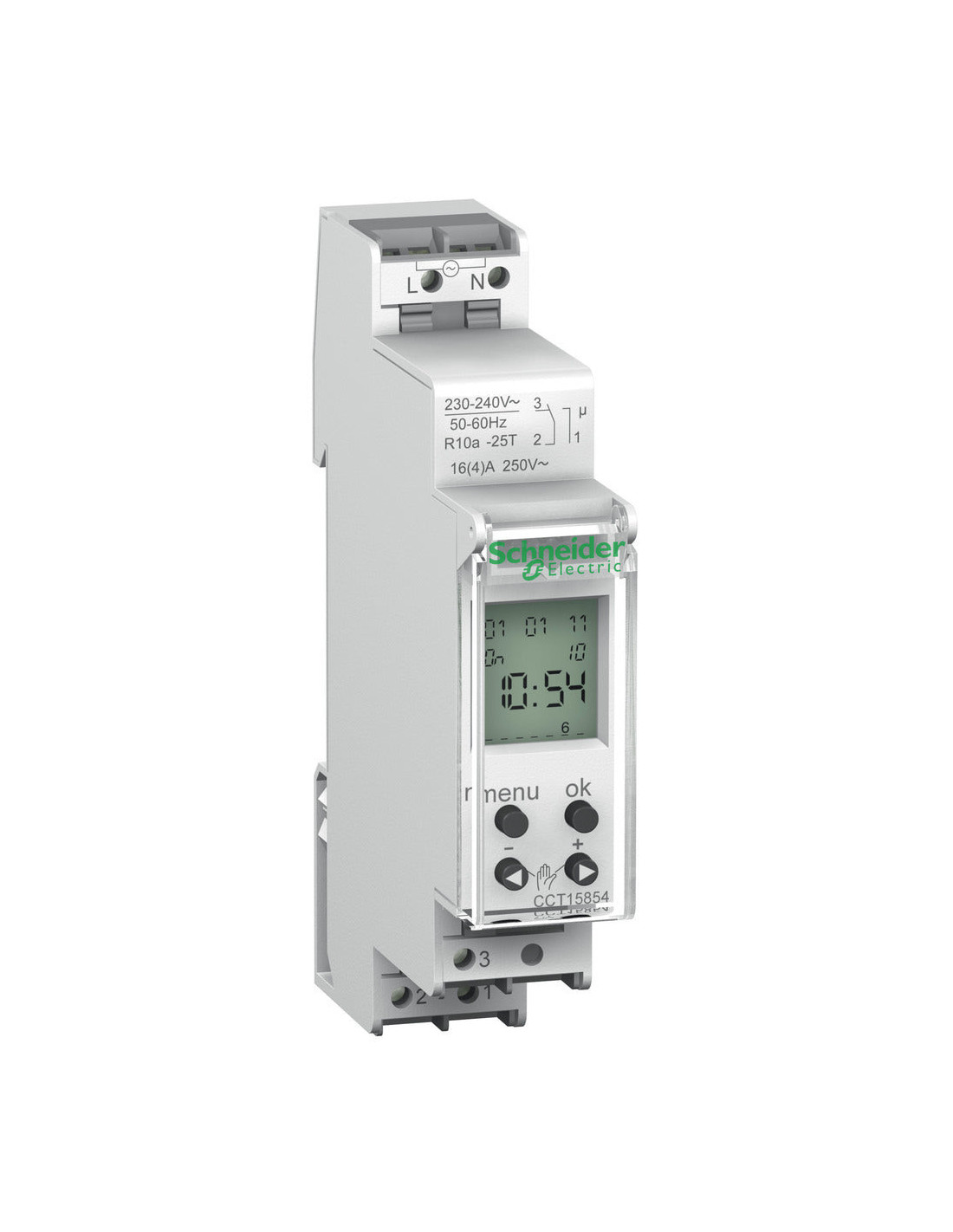

Il modello CCT15854 è riconoscibile per il design compatto da 18 mm e il codice stampigliato chiaramente sul dispositivo. Fa parte della serie Acti9 IHP di Schneider Electric, dedicata ai temporizzatori digitali con canale singolo e funzione settimanale.
Verificare che la tensione di alimentazione dell'interruttore sia compatibile (196-253 V AC) e assicurarsi che il tipo di carico e la corrente massima (16 A) siano adeguati. Controllare che il montaggio DIN e la protezione IP20 corrispondano alle specifiche del quadro di destinazione.
Non superare la corrente nominale di 16A e non utilizzare il dispositivo in ambienti con protezione inferiore a IP20. Evitare di scollegare l’alimentazione senza avere programmato in anticipo o senza attendere la memorizzazione completa per preservare i dati di programmazione.
Fa parte della famiglia Acti9 IHP con montaggio su guida DIN standard. Dispone di un contatto di uscita SPDT e supporta una tensione di alimentazione di 230 V AC.
Codici e riferimenti:
| Voce | Valore |
|---|---|
| Tipo | Interruttore orario digitale |
| Numero canali | 1 |
| Tensione di alimentazione | 196-253 V AC |
| Frequenza | 50-60 Hz |
| Corrente massima contatto | 16 A |
| Configurazione contatto | SPDT |
| Protezione | IP20 |
| Dimensioni | 18 mm (2 moduli da 9 mm) |
| Programmazione | Settimanale, 56 commutazioni |
| Backup batteria | 10 anni |
| Montaggio | Guida DIN |
| Display | LCD con guida utente |
Il contatto SPDT supporta una corrente massima di 16A a 250 VAC.
La batteria interna garantisce la conservazione dei dati per almeno 10 anni.
Sì, il dispositivo consente programmazioni ripetute ogni 7 giorni, con massimo 56 commutazioni settimanali.
Il CCT15854 è progettato per montaggio su guida DIN standard 35 mm.
