CU8802-0000 Beckhoff

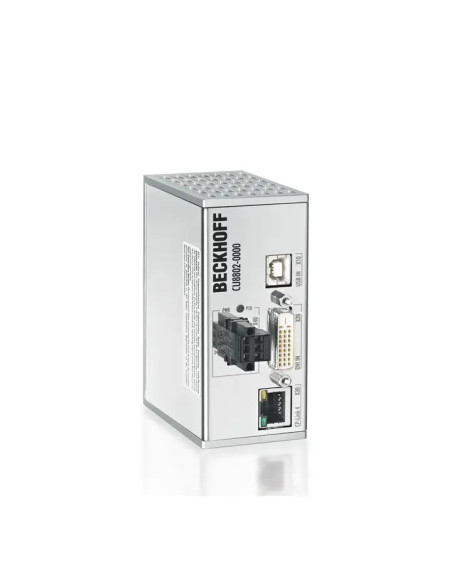

Il CU8802-0000 di Beckhoff è un trasmettitore progettato per il collegamento di pannelli di controllo tramite l'interfaccia CP-Link 4, noto come "The Two Cable Display Link". Questo dispositivo permette la trasmissione simultanea di segnali video DVI e dati USB su un unico cavo CAT-6, garantendo un'interfaccia efficiente e centralizzata per il controllo industriale.

Il CU8802-0000 funge da unità trasmittente (extender TX) per il collegamento di pannelli di controllo con interfaccia CP-Link 4 come i modelli CP29XX-0010, CP39XX-0010 e CPX39XX-0010. Il dispositivo si connette al PC tramite una porta USB B e una porta DVI-D, entrambe con cavi inclusi nella confezione, semplificando l'installazione e il setup.

Progettato per distanze medio-lunghe, il trasmettitore CU8802-0000 consente di trasportare il segnale video e dati USB simultaneamente utilizzando due soli cavi, ottimizzando l'infrastruttura di cablaggio e mantenendo elevate prestazioni di comunicazione per soluzioni di automazione industriale.

Compatibilità e Interfacce

Questo dispositivo supporta l'interfaccia CP-Link 4, che combina segnali video DVI e USB usando un cavo CAT-6. Il collegamento al PC avviene tramite:

• Un ingresso USB tipo B per i dati da connettere al PC in una distanza massima di 1 metro.
• Un ingresso DVI-D per il segnale video, anch'esso con una distanza massima di collegamento di 1 metro verso il PC.

La confezione include un cavo DVI-to-DVI per garantire un collegamento immediato e affidabile. Variante correlata include anche versioni con cavi DisplayPort-DVI in base alla famiglia CU880X.

Codici e riferimenti

CU8802-0000, CU8802 0000, CU8802-0001 (variante con cavo DisplayPort), CU8803-0000, CU8803-0001

Specifiche chiave

• Tipo: Trasmettitore per CP-Link 4 (Two Cable Display Link)
• Interfacce: USB B, DVI-D
• Cavo incluso: DVI-to-DVI
• Funzione: Estensione segnale video e USB da PC a pannello di controllo
• Compatibilità: Pannelli CP-Link 4 serie CP29XX-0010, CP39XX-0010, CPX39XX-0010

FAQ tecniche

Qual è la funzione principale del CU8802-0000?

È un trasmettitore per collegare pannelli di controllo tramite l'interfaccia CP-Link 4 combinando segnali video e dati USB su un cavo CAT-6.

Quali connessioni fisiche sono necessarie al PC?

Si collega al PC tramite una porta USB di tipo B e una porta video DVI-D, entrambe con cavi inclusi.

Quali pannelli di controllo sono compatibili?

I pannelli con interfaccia CP-Link 4 della serie CP29XX-0010, CP39XX-0010 e CPX39XX-0010.

Contattaci per disponibilità e tempi di consegna.
