DDW-120 Other

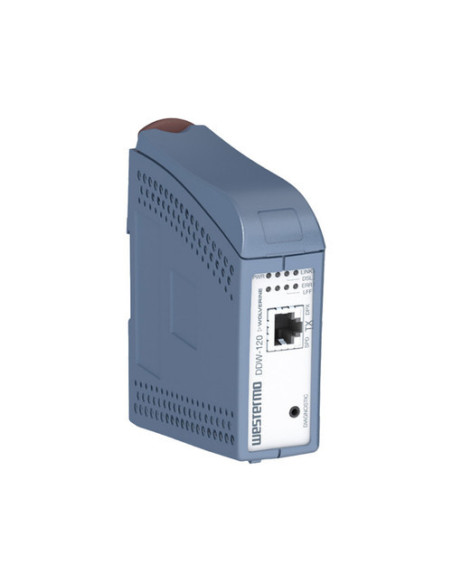

Il DDW-120 è un extender Ethernet SHDSL unmanaged progettato per estendere reti industriali Ethernet su cavi in rame preesistenti, evitando la necessità di installare nuove fibre ottiche. Offre velocità fino a 15,3 Mbit/s e consente trasmissioni su distanze fino a 15 km, ideale per utilizzi in applicazioni industriali gravose.

La tecnologia SHDSL impiegata permette di riutilizzare vari tipi di cavi in rame esistenti, consentendo un notevole risparmio economico. Il dispositivo si configura rapidamente tramite DIP switch, facilitando l'installazione e il dispiegamento nelle reti point-to-point o in configurazioni a catena con prodotti della stessa serie (es. DDW-220/221/222).

Progettato per ambienti industriali difficili, il DDW-120 supporta un ampio intervallo di alimentazione DC da 10 a 60 V, isolamento galvanico totale, protezione transitoria TBU e offre robustezza meccanica con una durata MTBF di 1.180.000 ore. Il range di temperatura operativa va da -40 a +70 °C senza componenti meccanici mobili, garantendo stabilità e affidabilità anche in condizioni estreme.

Questo extender Ethernet è trasparente a protocolli industriali evoluti come MODBUS/TCP e Profinet IO, supporta multicast, VLAN, VPN pass-through per IPSec e dispone di funzioni diagnostiche avanzate. La funzione di Link Fault Forwarding consente di integrare il DDW-120 in strutture di rete ridondata e resilienti, migliorando il monitoraggio e l'affidabilità della connessione Ethernet estesa.

Applicazioni tipiche

• Estensione di reti Ethernet industriali su infrastrutture di rame esistenti
• Collegamenti point-to-point su lunghe distanza fino a 15 km
• Impieghi in ambienti industriali gravosi e applicazioni ferroviarie
• Integrazione con protocolli industriali quali MODBUS/TCP, Profinet IO
• Reti con VPN IPSec e trasmissioni multicast e VLAN

Compatibilità e interfacce

• Interfacce: 1x RJ45 Cat5 Ethernet 10/100BaseTX, 1x jack 2.5 mm per linea DSL
• Velocità: da 192 kbit/s a 15.3 Mbit/s con negoziazione automatica o modalità forzate
• Applicazioni point-to-point o in cascata con unità DDW-220/221/222
• Alimentazione DC: 10–60 V con terminali a vite rimovibili
• Trasparente a protocolli industriali e VPN

Dati rapidi

Caratteristiche principali

• Installazione senza software, configurazione tramite DIP switch
• Total galvanic isolation e protezione TBU transitoria
• Compatibilità con multicast, VLAN e VPN pass-through IPsec
• Funzione Link Fault Forward per segnalazione guasti
• Certificazioni industriali e ferroviarie per EMC, vibrazioni e shock
• Auto MDI/MDI-X, polarità e negoziazione automatica della velocità
• Adatto a reti di automazione industriale e utilizzi in ambienti difficili

FAQ tecniche

Qual è la massima distanza supportata dal DDW-120?

Fino a 15 km, con velocità dipendente dalla qualità del cavo e modalità operative.

Il DDW-120 richiede configurazione software per l'installazione?

No, la configurazione avviene tramite DIP switch per una rapida e semplice installazione.

Quali protocolli industriali sono supportati?

È trasparente per MODBUS/TCP, Profinet IO e supporta multicast, VLAN e VPN pass-through IPSec.

Quali sono le caratteristiche ambientali del dispositivo?

Funziona da -40 °C a +70 °C senza parti mobili, con robuste certificazioni per ambienti industriali e ferroviari.
