EL1859 Beckhoff

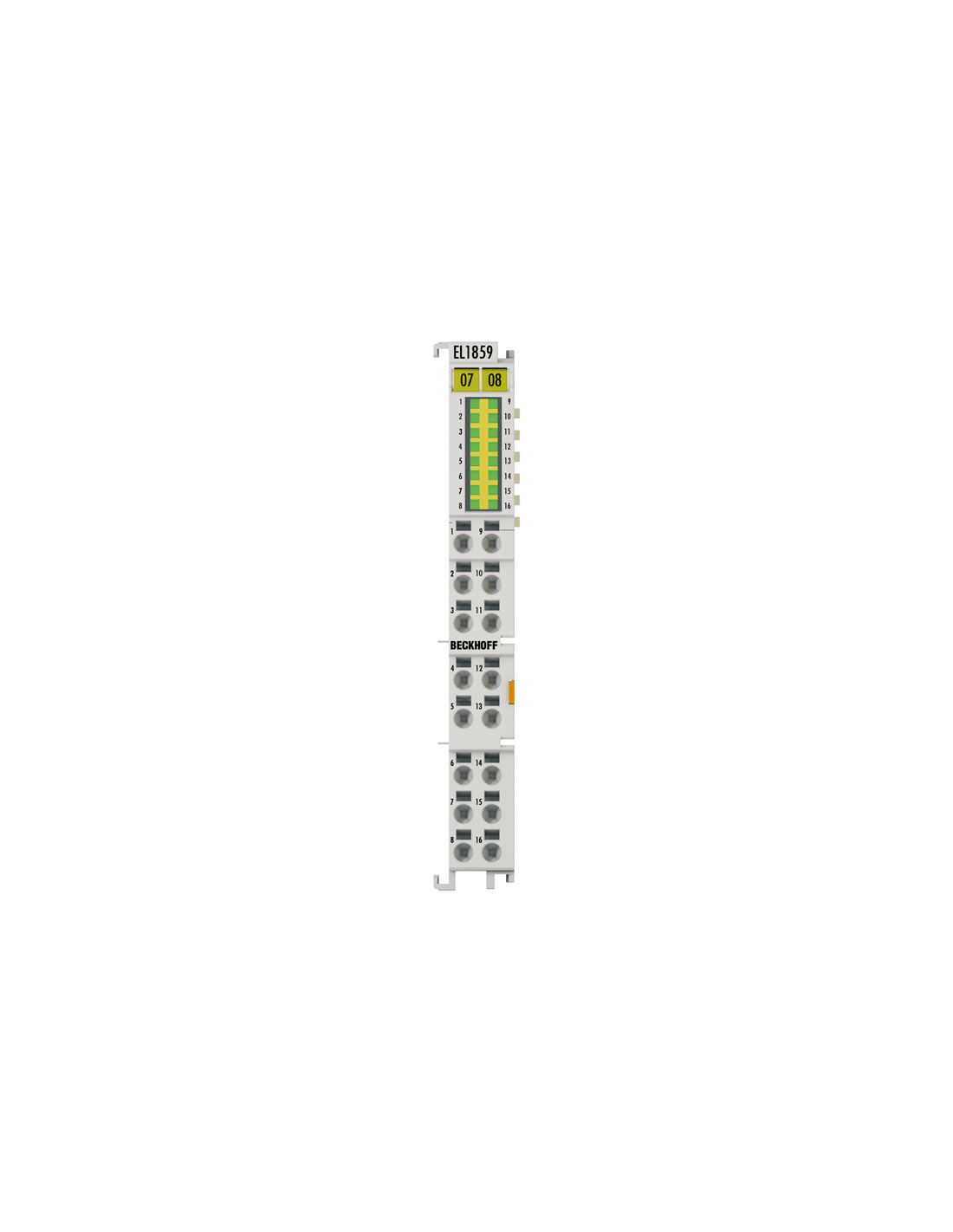

Il terminale EtherCAT EL1859 di Beckhoff è un modulo digitale compatto e versatile che riunisce su un unico dispositivo 16 canali configurabili individualmente come ingressi o uscite digitali a 24 V DC. Questa flessibilità lo rende adatto a una vasta gamma di applicazioni di automazione industriale.
Il modulo supporta ingressi digitali con filtro di 3 ms per eliminare rimbalzi da contatti meccanici e uscite digitali protette contro inversione di polarità con corrente massima di 0,5 A per canale. La progettazione ad alta densità in soli 12 mm di larghezza ottimizza lo spazio in quadro elettrico combinando la gestione di 8 ingressi e 8 uscite digitali.
La connessione avviene tramite tecnologia EtherCAT ad alta velocità che consente scambi rapidi di dati e una perfetta integrazione nei sistemi di automazione Beckhoff. I canali dispongono di LED integrati per indicazione dello stato di segnale, mentre l'installazione è agevolata dal montaggio su guida DIN e il sistema di connessione modulare consente collegamenti senza attrezzi per i conduttori solidi.
La robustezza delle uscite è garantita anche dalla protezione contro sovraccarichi e rottura di corrente con energia massima dissipabile inferiore a 150 mJ per canale. La separazione elettrica tra campo e bus è assicurata da un'isolamento di 500 V, adatta ad ambienti industriali anche aggressivi con temperature di esercizio da -25 °C a +55 °C e grado di protezione IP20.
Guida rapida
Come identificare il modello
Il numero di parte EL1859 identifica un terminale digitale EtherCAT combinato con 8 ingressi e 8 uscite configurabili, compatibile con segnali a 24 V DC e corrente fino a 0,5 A per canale, con housing da 12 mm e montaggio su guida DIN.
Cosa controllare prima della sostituzione
- Verificare il corretto utilizzo dei canali in configurazione ingresso/uscita digitale 24 V DC.
- Controllare che la corrente per canale non superi 0,5 A e che la tensione di alimentazione sia conforme (24 V DC con tolleranza -15%/+20%).
- Accertarsi che non vi siano cortocircuiti o inversioni di polarità sulle uscite, il modulo è protetto ma è preferibile evitare stress elettrici.
Errori comuni da evitare
- Non superare la corrente nominale per canale per evitare danni all'uscita.
- Non utilizzare tensioni o segnali esterni al range specificato dai 24 V DC.
- Non esporre il modulo a condizioni ambientali oltre i limiti di temperatura e umidità indicati.
Applicazioni tipiche
- Controllo di macchine industriali e linee di produzione
- Automazione di impianti di packaging
- Automazione degli edifici
- Sistemi di movimentazione e logistica
- Impianti con necessità di ingressi/uscite digitali misti configurabili
Compatibilità e interfacce
Il terminale EL1859 opera con il protocollo EtherCAT di Beckhoff e impiega tecnologia di connessione 1-wire diretta per conduttori solidi, con possibilità di collegamento a conduttori flessibili mediante molla e vite. Conforme allo standard EN 61131-2 tipo 1/3, supporta una tensione nominale di 24 V DC (-15%/+20%) e offre isolamento elettrico di 500 V tra bus EtherCAT e campo.
Codici e riferimenti: EL1859 (EtherCAT Terminal, 16 canali I/O digitali, 24 V DC, 0.5 A uscita, IP20)
Dati rapidi
| Voce | Valore |
|--------------------------|--------------------------|
| Numero di canali I/O | 16 (8 ingressi + 8 uscite) |
| Tensione nominale | 24 V DC (-15%/+20%) |
| Corrente massima per canale | 0.5 A |
| Filtro input | 3 ms |
| Tempo di commutazione | TON 60 µs, TOFF 300 µs |
| Isolamento elettrico | 500 V (bus/campo) |
| Temperatura operativa | -25 °C ... +55 °C |
| Grado di protezione | IP20 |
| Montaggio | Guida DIN 35 mm |
| Larghezza modulo | 12 mm |
| Peso | 65 g |
| Standard di riferimento | EN 61131-2, tipo 1/3 |
Caratteristiche tecniche
- Terminale digitale combinato con 8 ingressi e 8 uscite configurabili
- Compatibilità con carichi ohmici, induttivi e lampade
- Uscite protette contro inversione di polarità e cortocircuito
- Connessione senza attrezzi per conduttori solidi, supporto per conduttori flessibili con vite
- Filtraggio digitale ingresso con tempo di 3 ms per evitare rimbalzi
- LED di segnalazione stato canale integrati
- Certificazioni CE, CCC, UL, ATEX, IECEx per uso in ambienti normali e potenzialmente esplosivi
- Installazione modulare con possibilità di montaggio affiancato grazie a doppia scanalatura e connessione a chiave
FAQ tecniche
- Quanti canali digitali supporta l’EL1859?
- Il terminale EL1859 dispone di 16 canali digitali configurabili, 8 ingressi e 8 uscite.
- Qual è la corrente massima per canale sulle uscite digitali?
- Ogni uscita digitale supporta fino a 0,5 A di corrente nominale.
- Il terminale EL1859 può collegarsi a sistemi EtherCAT diversi da Beckhoff?
- Essendo conforme al protocollo EtherCAT, è compatibile con sistemi EtherCAT standard, ma ottimizzato per l’integrazione con la gamma Beckhoff.
- Quali tipi di carichi possono essere pilotati?
- Il modulo supporta carichi ohmici, induttivi e lampade sulle uscite digitali.
Contattaci per disponibilità e tempi di consegna.
