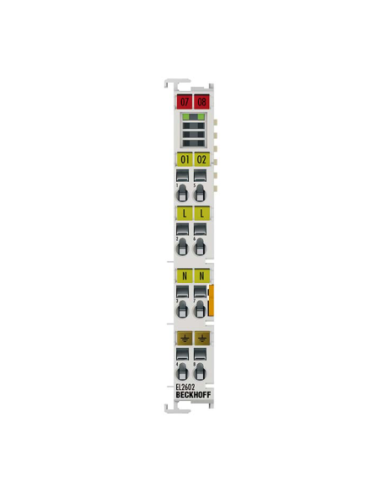

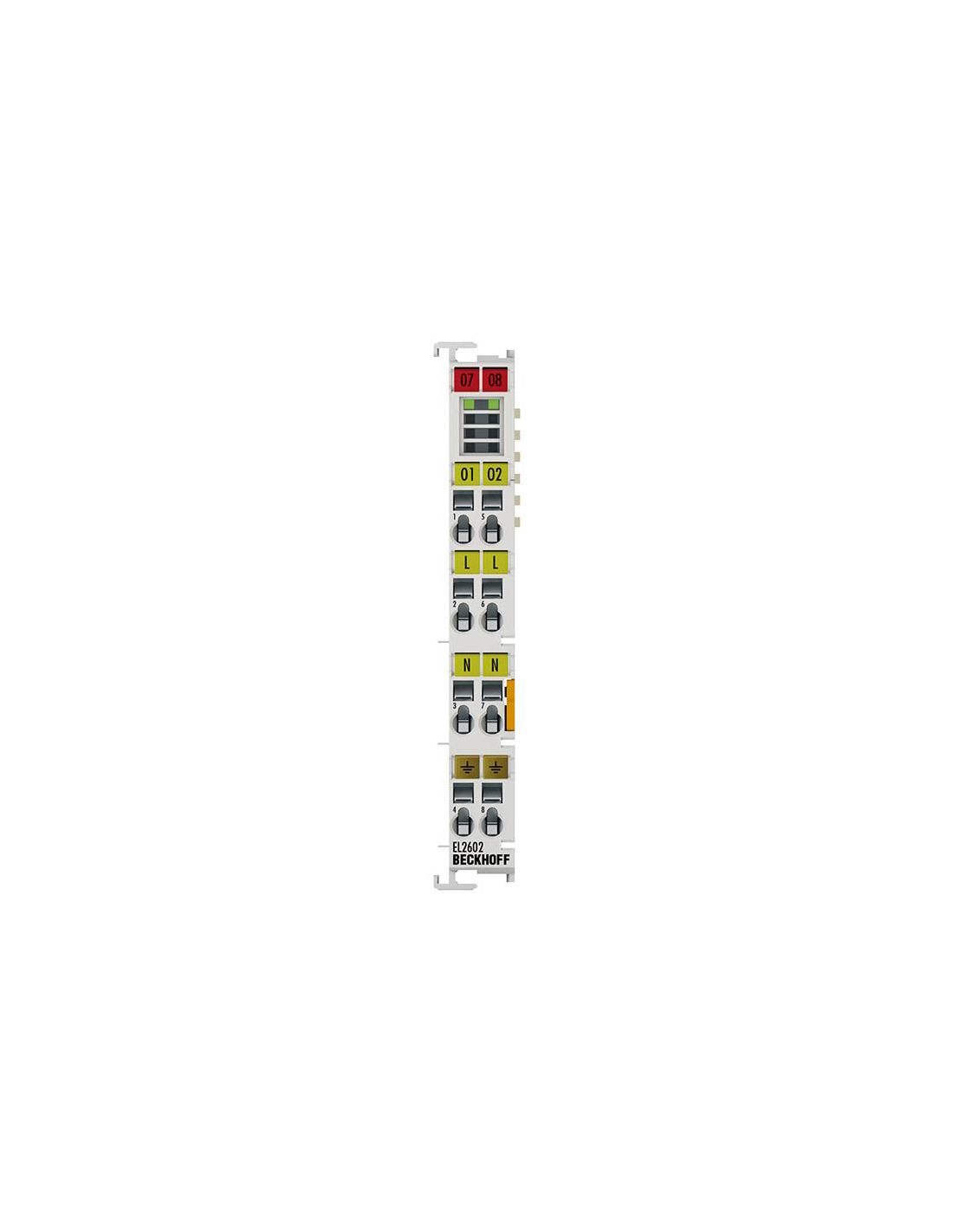

EL2602 Beckhoff
Il terminale di uscita EL2602 di Beckhoff è un componente EtherCAT con 2 canali di uscita relè progettato per applicazioni di automazione industriale. Ogni canale dispone di un contatto a scambio di potenza che supporta tensioni nominali fino a 230 V AC e 30 V DC, con correnti fino a 5 A, adatto sia per carichi resistivi che induttivi o lampade.
Questo modulo permette il controllo affidabile e flessibile di dispositivi che necessitano di alimentazione di rete tramite segnale digitale, grazie anche alla protezione fornita dallo switching a zero crossing nel modello EL2602-0010, che estende la durata del contatto relè con carichi AC. Il terminale è compatto (12 mm di larghezza) e leggero (circa 50 g), facilitando l'integrazione in quadri elettrici e sistemi esistenti basati su DIN rail.
Il collegamento elettrico prevede contatti a molla adatti per conduttori solidi, intrecciati o con puntale, con sezioni variabili per garantire una connessione stabile. L'isolamento tra E-bus e potenziale di campo è di 500 V, assicurando sicurezza e affidabilità nel sistema. L'unità è conforme agli standard EMC e resiste a vibrazioni e shock secondo norme industriali.
La diagnostica è facilitata da LED di segnalazione dello stato di uscita e il consumo tipico sul bus EtherCAT è di circa 170 mA. Il terminale opera in un range di temperatura da -25 a +55 °C e presenta una protezione IP20.
Il terminale EL2602 è progettato per il bus EtherCAT con terminali ESxxxx compatibili ed è disponibile anche nella versione EL2602-0010 con switching protetto a zero crossing per tensioni AC. Il dispositivo supporta tensioni nominali di 230 V AC e 30 V DC, con carichi ohmici, induttivi e lampade.
Codici e riferimenti: EL2602, EL2602-0010, ES2602
| Voce | Valore |
|---|---|
| Numero di uscite | 2 x contatti di potenza (make contact) |
| Tensione nominale | 230 V AC / 30 V DC |
| Corrente ohmica | 5 A AC/DC per canale |
| Corrente induttiva | 2 A AC/DC per canale |
| Corrente minima di carico | 10 mA a 5 V DC |
| Consumo E-bus | 170 mA (tipico) |
| Isolamento | 500 V (E-bus/field potential) |
| Temperatura operativa | -25…+55 °C |
| Grado di protezione | IP20 |
| Peso | circa 50 g |
| Dimensioni (L x A x P) | 12 mm x 100 mm x 68 mm |
Qual è la tensione nominale supportata dal terminale EL2602?
Il terminale supporta tensioni nominali di 230 V AC e 30 V DC.
Quanti canali di uscita ha l’EL2602 e che tipo di contatti utilizza?
Dispone di 2 canali con contatti di tipo make contact per potenza.
Quale è la corrente massima ammessa per i carichi resistivi?
Ogni canale può gestire fino a 5 A AC/DC su carichi ohmici.
Il terminale è adatto per carichi induttivi e lampade?
Sì, è progettato anche per carichi induttivi fino a 2 A e lampade con ballast elettronico.
Contattaci per disponibilità e tempi di consegna.
