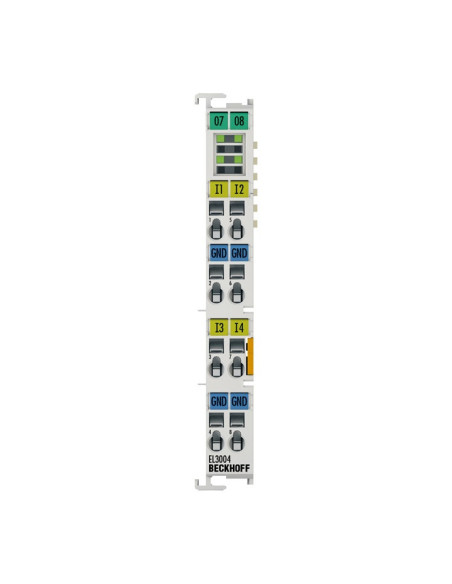

EL3004 Beckhoff

Il terminale EL3004 di Beckhoff è un modulo di ingresso analogico con interfaccia EtherCAT progettato per acquisire segnali di tensione. Dispone di 4 canali di ingresso analogici single-ended con un range di tensione da -10 V a +10 V e risoluzione a 12 bit, adatto a misurazioni precise in applicazioni industriali.

Questo dispositivo digitale isola elettricamente i segnali in ingresso, garantendo sicurezza e affidabilità nelle connessioni. La comunicazione via EtherCAT consente una sincronizzazione distribuita estremamente accurata e tempi di campionamento rapidi, con un tempo di conversione di 0,625 ms per ogni ingresso. Il terminale è dotato di indicatori LED per monitorare lo stato operativo e supporta configurazioni flessibili riguardo alle impostazioni di misura e filtri, adattandosi così a differenti esigenze di automazione.

La progettazione del EL3004 permette un collegamento versatile mediante una tecnologia push-in a 2 pin per fili solidi, intrecciati o con forcelle, facilitando le operazioni di manutenzione. Questo modulo è inoltre compatibile con la serie EL300x di terminali EtherCAT per misura di tensione, che coprono una gamma estesa di segnali da 20 mV fino a 30 V in più range selezionabili via CoE. Il peso di circa 350 grammi e la dimensione standard di 30 mm x 100 mm x 95 mm lo rendono adatto all'installazione su guida DIN da 35 mm.

Beckhoff offre, inoltre, una versione calibrata del EL3004 con certificati di calibrazione in accordo a ISO 17025 o DAkkS, garantendo misura e precisione per sistemi di acquisizione dati che richiedono alta affidabilità e validazione metrologica. Il modulo rispetta gli standard EMC e isolamento galvanico con una protezione di oltre 700 V DC tra canali e bus di sistema.
