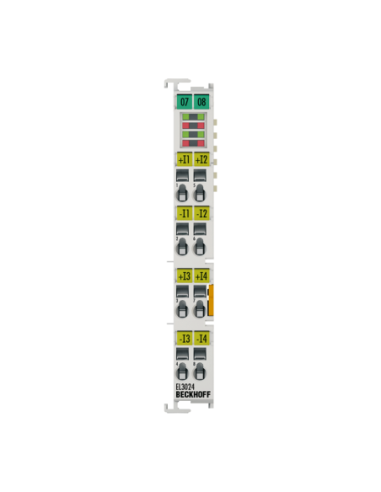

Il Beckhoff EL3024 è un terminale di ingresso analogico EtherCAT a 4 canali progettato per la gestione di segnali di corrente nel range 4–20 mA. Dotato di risoluzione a 12 bit, il modulo converte i segnali differenziali in dati digitali isolati elettricamente, garantendo un'integrazione affidabile in sistemi di automazione industriale.
Il terminale EL3024 si caratterizza per l'elevata precisione con un errore di misura inferiore a ±0,3% nel range operativo standard e supporta una frequenza di taglio del filtro d'ingresso fino a 1 kHz. Grazie all'isolamento elettrico di 500 V tra bus e tensione di segnale, offre sicurezza e protezione nelle applicazioni su campo. La configurazione avviene senza necessità di impostazioni di indirizzo, semplificando l'installazione e la manutenzione.
I quattro ingressi differenziali si riferiscono a un potenziale terra interno comune e sono progettati per carichi fino a 85 Ω tipici con tensione diodi integrata. Le comunicazioni avvengono attraverso l'interfaccia EtherCAT consentendo una rapida trasmissione dei dati al sistema di controllo superiore. LED di segnalazione visualizzano lo stato operativo e gli errori come sovraccarichi o fili interrotti, facilitando la diagnostica sul campo.
Il terminale, in formato compatto con larghezza 12 mm e montaggio su barra DIN da 35 mm, è idoneo per temperature operative da -25 °C a +60 °C e rispetta numerose certificazioni quali CE, ATEX, IECEx e UL. Inoltre, dispone di filtri digitali FIR/IIR attivabili e monitoraggio di valori limite, migliorando ulteriormente le prestazioni nei controlli di processo.
Il terminale EL3024 si integra con sistemi EtherCAT, utilizza un'interfaccia bus per alimentazione e trasmissione dati ed è compatibile con la famiglia di terminali ESxxxx Beckhoff. Il protocollo EtherCAT garantisce una trasmissione dati ad alta velocità, idonea per automazione di processo e controllo.
Codici e riferimenti: EL3024, EL-3024, Beckhoff EL3024
| Voce | Valore |
|---|---|
| Canali Analogici | 4 (differenziali) |
| Segnale di ingresso | 4...20 mA |
| Risoluzione | 12 bit (16 bit con segno) |
| Resistenza interna | 85 Ω tip. + tensione diodo |
| Frequenza filtro d'ingresso | 1 kHz |
| Conversione | 0.625 ms (configurabile) |
| Isolamento elettrico | 500 V (E-bus/segale) |
| Consumo corrente E-bus | 130 mA tipico |
| Dimensioni (LxAxP) | 12 mm x 100 mm x 68 mm |
| Temperatura operativa | -25 °C ... +60 °C |
| Protezione | IP20 |
Il terminale supporta segnali di corrente analogici nella gamma 4–20 mA.
La configurazione prevede ingressi differenziali con un potenziale di riferimento comune interno.
La conversione a digitale avviene con risoluzione a 12 bit, presentata a 16 bit inclusa la segnalazione del segno.
Non è richiesta alcuna impostazione di indirizzo o configurazione particolare; il terminale è plug & play nel bus EtherCAT.
