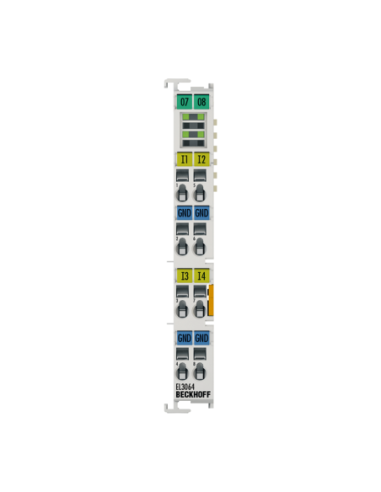

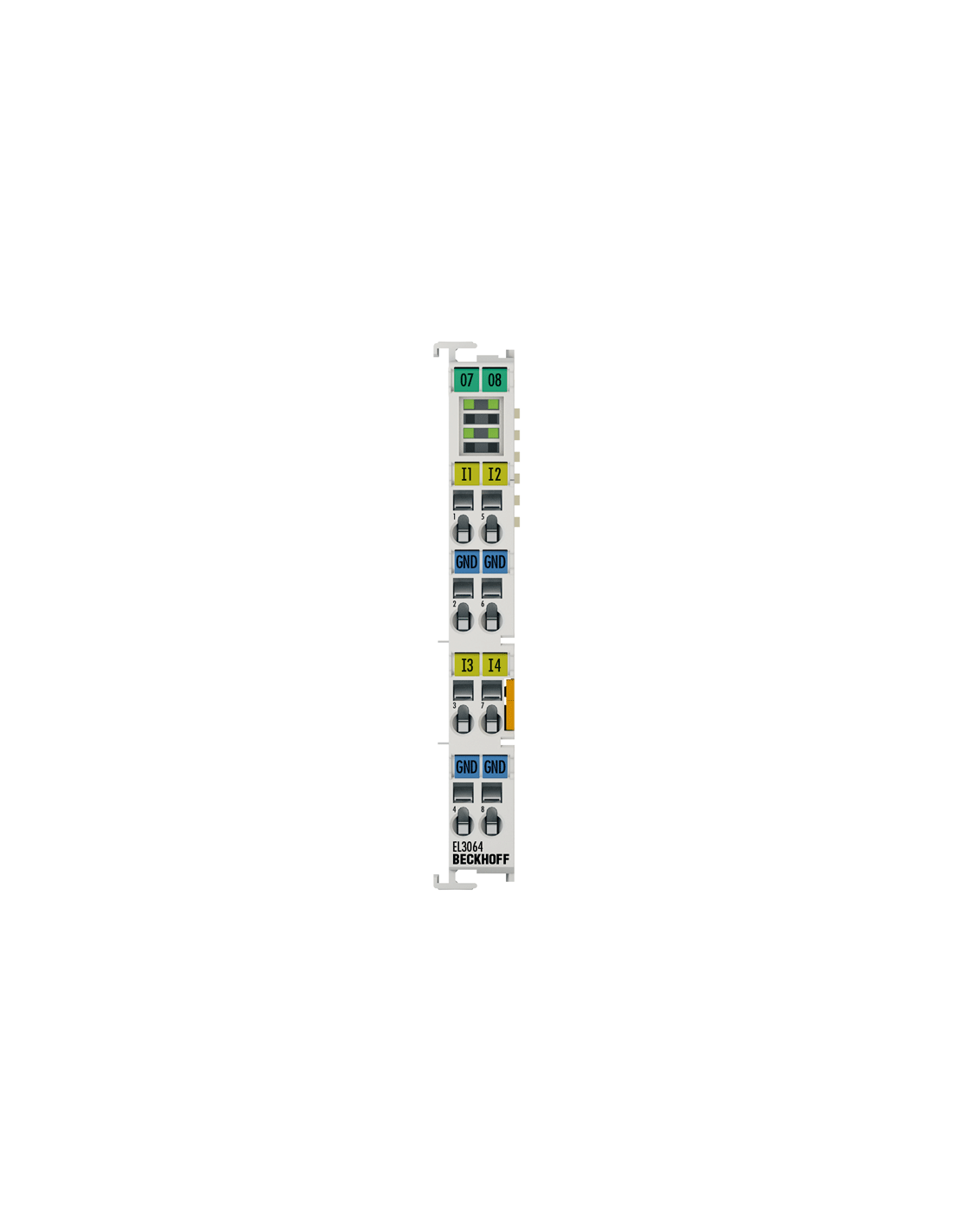

EL3064 Beckhoff

Il terminale di ingresso analogico EL3064 Beckhoff è progettato per acquisire segnali di tensione da 0 a 10 V DC con alta precisione. Questo modulo EtherCAT a 4 canali offre una risoluzione di 12 bit, permettendo misurazioni affidabili e trasmissione dati isolata elettricamente verso dispositivi di automazione superiori.

Il terminale EL3064 è ideale per l'integrazione in sistemi distribuiti di I/O grazie alla sua compatibilità EtherCAT e all'ingombro ridotto (solo 12 mm di larghezza). Ogni canale singolo gestisce segnali single-ended con riferimento a un comune potenziale interno di massa, garantendo un'installazione semplificata e una trasmissione stabile del segnale.

La risoluzione a 12 bit consente una conversione accurata delle tensioni analizzate, mentre il tempo di conversione tipico di 0,625 ms rende il modulo adatto a varie applicazioni industriali di monitoraggio e controllo. L'ingresso dispone di un filtro passabasso con frequenza di taglio di 1 kHz e offre isolamento elettrico fino a 500 V tra bus e segnale, assicurando robustezza in ambienti industriali con elevate interferenze elettromagnetiche.

Il dispositivo è alloggiato in un contenitore compatto conforme al montaggio su guida DIN da 35 mm e può operare in un ampio intervallo di temperatura da -25 a +60 °C. Le caratteristiche di protezione includono la conformità IP20 e certificazioni internazionali come CE, UL, ATEX e IECEx, garantendo sicurezza e conformità a normative specifiche, compresi ambienti potenzialmente esplosivi (Ex ec IIC T4 Gc).

Applicazioni tipiche

• Monitoraggio e acquisizione di segnali di tensione in sistemi di automazione industriale
• Controllo di macchine industriali
• Integrazione in architetture I/O distribuite basate su EtherCAT
• Automazione degli edifici e monitoraggio energetico
• Acquisizione dati per ricerca e sviluppo

Compatibilità / Interfacce / Codici

Protocollo EtherCAT per trasmissione dati ad alta velocità; tensione ingresso 0-10 V DC singolo-ended; montaggio su guida DIN conforme EN 60715; dimensioni compatte da 12 mm di larghezza.

Codici e riferimenti: EL3064, EL 3064

Dati rapidi

Specifiche / Caratteristiche

• 4 ingressi analogici indipendenti in tensione 0…10 V DC
• Convertitore A/D a 12 bit con presentazione dati a 16 bit con segno
• Ingresso con resistenza interna superiore a 130 kΩ
• Filtro attivabile FIR/IIR e monitoraggio valori limite
• Contatti di alimentazione collegati internamente (pass-through)
• Visualizzazione tramite LED dello stato del terminale
• Connessione con fili solidi, flessibili e con forcelle mediante molla a vite
• Certificazioni CE, CCC, UL, ATEX, IECEx per impiego in ambienti industriali corrosivi e a rischio esplosione
• Montaggio su guida DIN da 35 mm secondo EN 60715; posizione installazione variabile

FAQ tecniche

Qual è il range di tensione supportato dagli ingressi analogici del EL3064?

Il range di ingresso è compreso tra 0 e 10 V DC per ciascuno dei quattro canali.

Quale risoluzione di conversione offre il modulo EL3064?

La conversione analogo-digitale avviene con una risoluzione di 12 bit, presentata a 16 bit con segno.

Qual è il grado di isolamento elettrico tra bus e segnali?

L'isolamento elettrico è garantito fino a 500 V tra bus E e segnali di ingresso.

Quali certificazioni di sicurezza possiede il terminale EL3064?

Il terminale dispone delle certificazioni CE, CCC, UL, ATEX e IECEx, inclusa la marcatura Ex ec IIC T4 Gc per uso in aree a rischio esplosione.
