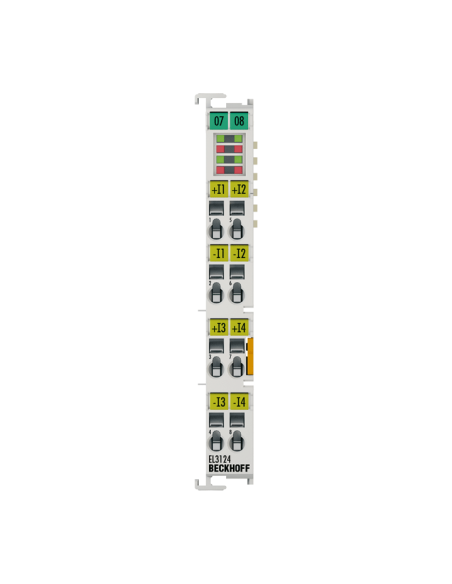

Il Beckhoff EL3124 è un terminale EtherCAT per ingressi analogici a 4 canali, progettato per gestire segnali di corrente con range da 4 a 20 mA. La conversione dei segnali avviene con una risoluzione di 16 bit e la trasmissione dei dati è effettuata in forma elettricamente isolata verso il dispositivo di automazione superiore.
Questo terminale presenta ingressi differenziali con un potenziale di massa interno comune e integra quattro canali in un unico modulo compatto. Il EL3124 dispone anche di diagnostica integrata per il rilevamento di fili aperti o condizioni di sovraccarico, con comunicazione dello stato tramite bus EtherCAT e segnali LED frontali. Gli indicatori luminosi includono LED di errore dedicati per segnalare rapidamente anomalie come cortocircuiti o fili rotti, favorendo una manutenzione efficiente e un rapido troubleshooting.
Dal punto di vista tecnico, l'EL3124 è alimentato via bus e supporta la sincronizzazione attraverso Distributed Clocks, garantendo una temporizzazione precisa nelle applicazioni distribuite. La resistenza interna tipica è di circa 85 Ω più la tensione del diodo, con un filtraggio dei segnali fino a 5 kHz e una tensione di modo comune massima di 10 V. Il tempo di conversione è di circa 100 µs con un errore di misura inferiore a ±0,3% rispetto al valore di scala completa. L'isolamento elettrico è garantito fino a 500 V tra bus e segnale, assicurando robustezza nelle applicazioni industriali con eventuali disturbi elettrici.
La configurazione è semplice, senza necessità di impostazioni di indirizzo, mentre la gestione dei dati in processo avviene tramite immagini standard o compatte con possibilità di attivare filtri FIR/IIR e monitoraggio di valori limite. Il modulo ha dimensioni compatte (12 mm x 100 mm x 68 mm) e può essere montato su guida DIN da 35 mm con sistema di blocco, consentendo un’installazione ordinata e modulare in quadri elettrici industriali. È conforme a diversi standard di resistenza a vibrazioni, shock ed EMC, supporta ambienti di lavoro a temperature da -25°C fino a +60°C e assicura una protezione IP20.
Per applicazioni che richiedono requisiti di sicurezza, la versione EL3124-0090 integra la tecnologia TwinSAFE SC, che permette di utilizzare segnali standard analogici anche per compiti di sicurezza all’interno di reti EtherCAT, mantenendo le caratteristiche e le funzioni originali dei terminali I/O analogici. Il supporto TwinSAFE SC consente una comunicazione tramite protocollo TwinSAFE, differenziabile da quella standard tramite una marcatura gialla sul modulo.
