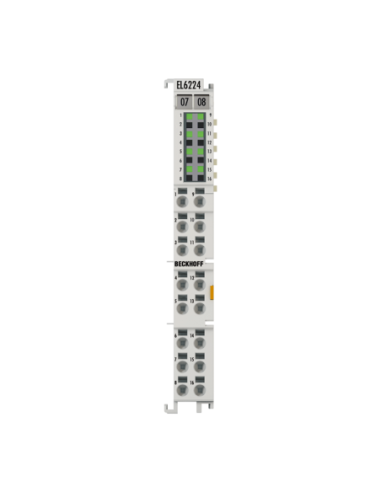

EL6224 Beckhoff

Il Beckhoff EL6224 è un terminale di comunicazione ad alta densità, progettato per l'integrazione nel sistema EtherCAT Terminal. Funziona come master IO-Link a 4 canali, permettendo il collegamento diretto punto a punto di sensori e attuatori IO-Link tramite connessione a 3 fili. La configurazione e la parametrizzazione dei dispositivi connessi avviene facilmente tramite l'interfaccia EtherCAT e il software TwinCAT.

Il terminale EL6224 supporta la versione 1.1 dello standard IO-Link, con tre velocità di trasmissione dati: 4.8 kbaud, 38.4 kbaud e 230.4 kbaud, garantendo flessibilità e velocità in base alle esigenze applicative. La lunghezza massima del cavo IO-Link tra master e dispositivo è di 20 metri. Alimentato a 24 V DC tramite i contatti di potenza inclusi, è in grado di fornire fino a 500 mA di corrente per ciascun dispositivo collegato.

Dotato di un robusto involucro HD con 16 punti di collegamento, il dispositivo è montabile su guida DIN da 35 mm ed è progettato per ambienti industriali con protezione IP20. È garantita l'isolamento elettrico di 500 V tra E-bus e segnale, migliorando la sicurezza e la protezione dell'impianto. Il terminale misura 12 mm di larghezza, pesa circa 60 g ed è conforme a numerosi standard di compatibilità e sicurezza, tra cui CE, UL, ATEX e IECEx.

La parametrizzazione via TwinCAT può essere effettuata attraverso ADS o utilizzando direttamente l'utile strumento di configurazione integrato per IO-Link. Questo consente di scambiare informazioni di servizio e modificare modalità di funzionamento dei dispositivi in modo bidirezionale, semplificando la gestione intelligente del livello campo.

Applicazioni tipiche

• Collegamento di sensori e attuatori IO-Link in reti EtherCAT
• Automazione industriale con configurazioni compatte a 4 canali
• Impiego in quadri elettrici con montaggio su guida DIN
• Applicazioni che richiedono l'integrazione di dispositivi intelligenti a livello di campo
• Uso in ambienti industriali con esigenze di isolamento elettrico e sicurezza conformi alle normative

Compatibilità, interfacce e varianti

Il terminale supporta lo standard IO-Link versione 1.1 con connessione a 3 fili punto-punto. È integrabile nel sistema EtherCAT Terminal e alimentato a 24 V DC tramite i contatti di potenza. Le velocità di trasferimento dati includono 4.8 kbaud, 38.4 kbaud e 230.4 kbaud, con un massimo di 20 m di lunghezza cavo. Esiste la variante EL6224-0090 che include anche la funzione TwinSAFE SC per l'impiego di segnali standard in applicazioni di sicurezza.

Codici e riferimenti: EL6224, EL6224-0090

Dati rapidi

Specifiche / Caratteristiche

• Terminale di comunicazione ad alta densità per EtherCAT Terminal system
• Master IO-Link con 4 canali configurabili singolarmente
• Supporto per IO-Link V1.1 con connessione a 3 fili
• Comunicazione bidirezionale e parametrizzazione dispositivi via TwinCAT e ADS
• Alimentazione da 24 V DC con corrente fino a 500 mA per dispositivo
• Isolamento elettrico 500 V tra E-bus e segnali
• Corpo in policarbonato con LED di segnalazione
• Montaggio modulare su guida DIN 35 mm
• Conforme a standard EMC e normative di sicurezza ATEX e IECEx
• Temperatura di funzionamento da -25 °C a +60 °C e fino al 95% di umidità relativa senza condensa

FAQ tecniche

Quanti dispositivi IO-Link possono essere collegati al terminale EL6224?

Il terminale consente il collegamento di fino a quattro dispositivi IO-Link contemporaneamente.

Quali sono le velocità di trasferimento dati supportate?

Supporta velocità di 4.8 kbaud, 38.4 kbaud e 230.4 kbaud per la comunicazione IO-Link.

Come si configura il terminale EL6224?

La configurazione avviene attraverso il master EtherCAT utilizzando il TwinCAT System Manager e può essere facilitata tramite l'integrazione dell'IO-Link configuration tool.

Qual è la lunghezza massima consentita per il cavo tra terminale e dispositivi IO-Link?

La lunghezza massima del cavo è di 20 metri.
