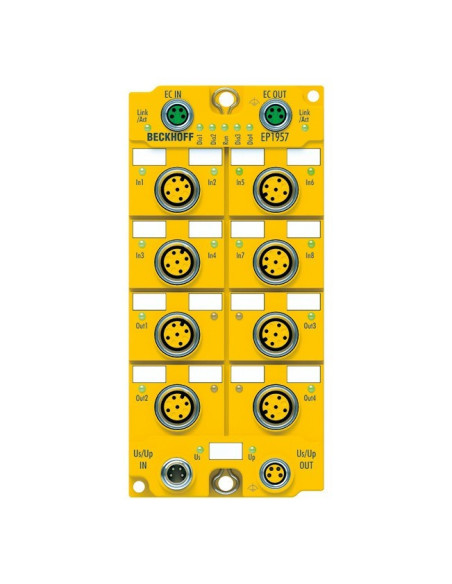

EP1957-0022 Beckhoff
Il modulo EP1957-0022 di Beckhoff è un EtherCAT Box progettato per garantire la sicurezza funzionale in applicazioni industriali decentralizzate. Equipaggiato con 8 ingressi digitali sicuri e 4 uscite digitali sicure, supporta l'alimentazione a 24 V DC e correnti fino a 0,5 A per canale, integrando la tecnologia TwinSAFE Logic in un robusto involucro IP67 adatto all'installazione diretta sul campo.
La componente TwinSAFE Logic integrata consente di eseguire funzioni logiche di sicurezza direttamente sul modulo, eliminando la necessità di un controller esterno per molte applicazioni. Tramite questa caratteristica, il dispositivo può realizzare cicli di sicurezza completi e operare in modalità stand-alone senza necessità di connessione al bus EtherCAT, mantenendo inalterata l'affidabilità e la conformità ai più elevati standard internazionali di sicurezza funzionale, inclusi EN ISO 13849-1:2015 (Cat. 4, PL e) e EN 61508:2010 (SIL 3).
Le connessioni avvengono mediante connettori M8 e M12 schermati e codificati, garantendo una perfetta integrazione in ambienti industriali gravosi. Il modulo EP1957-0022 permette di gestire fino a 128 collegamenti sicuri, offrendo tempi di ciclo intorno a 1 ms e risposta ai guasti parametrizzabile tramite watchdog, assicurando elevate prestazioni nelle reti di sicurezza.
La configurazione semplificata è favorita dalla memorizzazione dei parametri di sicurezza non direttamente sul dispositivo ma trasmessi da componenti TwinSAFE Logic quando l'applicazione viene avviata, agevolando così le operazioni di manutenzione e sostituzione. La compattezza delle dimensioni (60x126x26,5 mm) e il peso contenuto (circa 315 g) ne facilitano l'integrazione anche in spazi limitati.
| Voce | Valore |
|---|---|
| Ingressi digitali sicuri | 8 canali |
| Uscite digitali sicure | 4 canali |
| Corrente massima per uscita | 0,5 A |
| Tensione nominale di uscita | 24 V DC |
| Protocollo | TwinSAFE / Safety over EtherCAT |
| Tempo di ciclo | ≈ 1 ms |
| Tempo di risposta guasto | Parametrizzabile (≤ watchdog time) |
| Consumo massimo di corrente | 120 mA (US), 60 mA (UP) |
| Protezione | IP67 (EN 60529) |
| Dimensioni (LxHxP) | 60 x 126 x 26,5 mm |
| Peso | circa 315 g |
| Materiale involucro | PA6 (poliamide) |
| Standard di sicurezza | EN ISO 13849-1:2015 (Cat. 4, PL e), EN 61508:2010 (SIL 3) |
